Trunk Mount 3 Bike Carrier
Instructions de montage :
1. Aligner les trous de montage du tube-support supérieur sur ceux de l'assemblage de support principal.
À l'aide d'un boulon de carrosserie ¼ et d'un contre-écrou ¼ en nylon, fixer le tube-support supérieur
au support principal. NE PAS SERRER À L'EXCÈS. Le tube-support doit pouvoir pivoter librement.
(Fig 1)
2. Aligner les trous de montage du tube-support supérieur sur la fente d'ajustement de l'assemblage de
support principal. À l'aide d'un boulon de carrosserie ¼ et d'un bouton de réglage, fixer le tube-support
au support principal. (Fig 1)
3. Répéter les étapes 1 et 2 pour le tube-support inférieur.
4. Passer les sangles d'arrimage à boucle à came dans les fentes de sangle latérales situées sur les
supports latéraux de l'assemblage de support principal, puis dans la fente du crochet de coffre. (Fig. 2)
5. Faire passer les sangles de crochet supérieures / inférieures dans les boucles à came de l'assemblage
de support principal. (Fig 3)
Boulon de
carrosserie ¼
Page 9 de 12

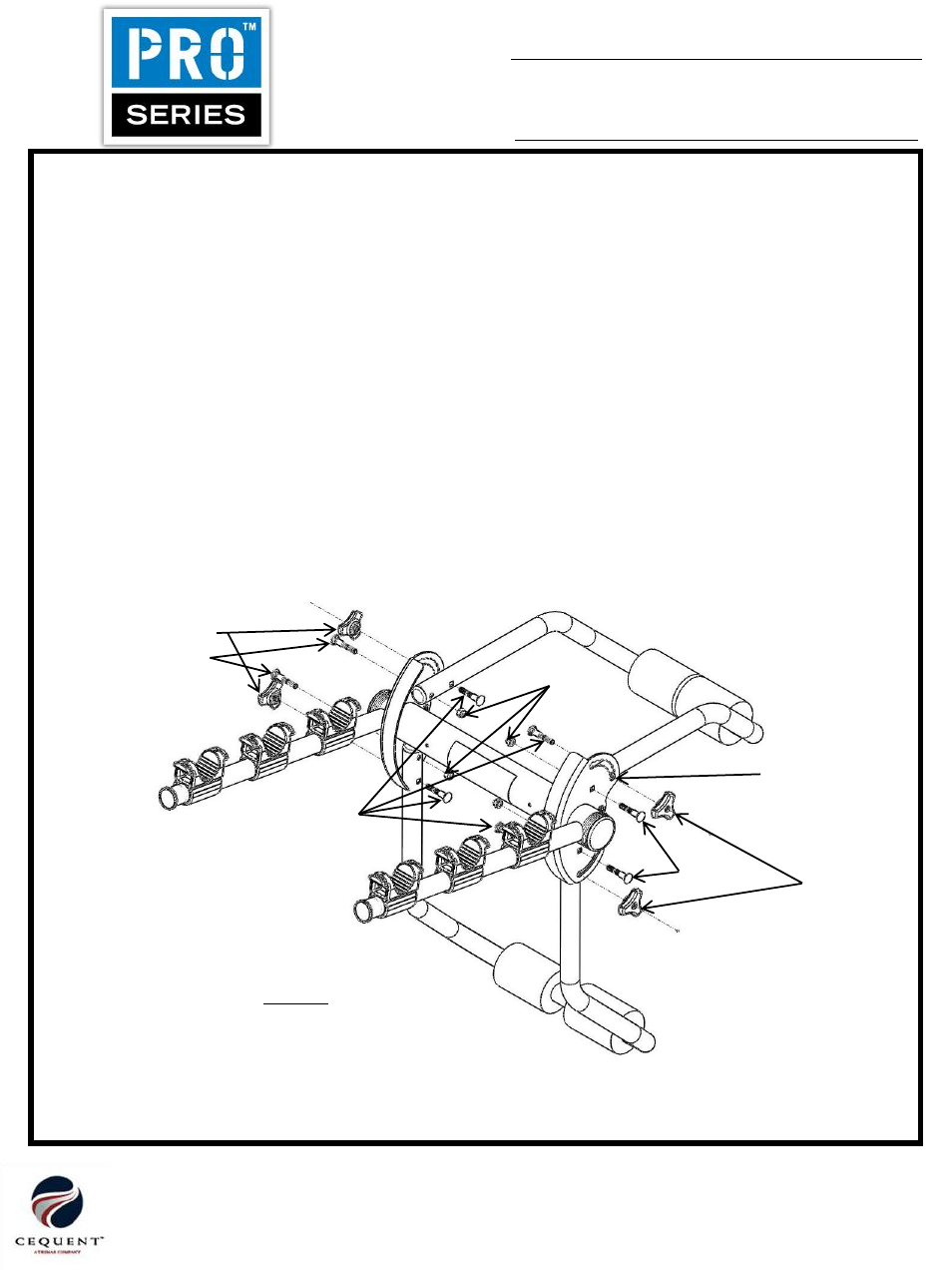

FIGURE 1
Bouton de réglage
Contre-écrou ¼ en nylon
Tube-support supérieur
Tube-support inférieur
Boulon de carrosserie ¼
Bouton de réglage
Boulon de
carrosserie ¼
L'ensemble comprend :
Assembl. de support principal 1 Sangles d'arrimage à boucle à came 2
Tube-support supérieur 1 Crochet de coffre 2
Tube-support inférieur 1 Boutons de réglage 4
Sangles de crochet sup. / inf. 4 Boulon de carrosserie ¼-20 x 1 ½ 8
Sangle de berceau 6 Écrou nylock ¼-20 4
Article :
Description :
Assembl. de support
principal
