Trunk Mount 3 Bike Carrier
Page 6 of 12
Montaje de la parrilla al vehículo:
1. Afloje las perillas de ajuste del tubo de apoyo inferior y rote el tubo de apoyo inferior a la posición
abierta. Apriete las perillas de ajuste.
2. Descanse el tubo de apoyo inferior en el parachoques del vehículo, en la placa del vehículo o en una
porción vertical del baúl. Encuentre la posición más sólida posible.
NO apoye contra vidrio,
parachoques plástico sin el apoyo, etiquetas del vehículo o láminas de metal delgadas flexibles.
3. Afloje las perillas de ajuste del tubo de apoyo superior y rote el tubo de apoyo superior de manera que
haga contacto con el vehículo. Los brazos del ensamble del apoyo principal deben estar en un ángulo
ligeramente hacia arriba (10 -20 grados) Apriete las perillas de ajuste. Si hay un deflector presente,
las correas se deben dirigir debajo del deflector, si es posible. Nunca instale a vidrio, plástico o
guarnición.
4. Instale las correas del gancho inferior al borde inferior del baúl. Asegure que las correas no estén
cercanas al escape del vehículo.
5. Centre la parrilla en el vehículo y lentamente apriete cada correa de manera uniforme, alternando a
medida que aprieta (arriba izquierda, abajo derecha, abajo izquierda, arriba derecha).
6. Una los ganchos de la correa lateral al borde lateral del baúl. Apriete de manera uniforme, alternando
de lado a lado.

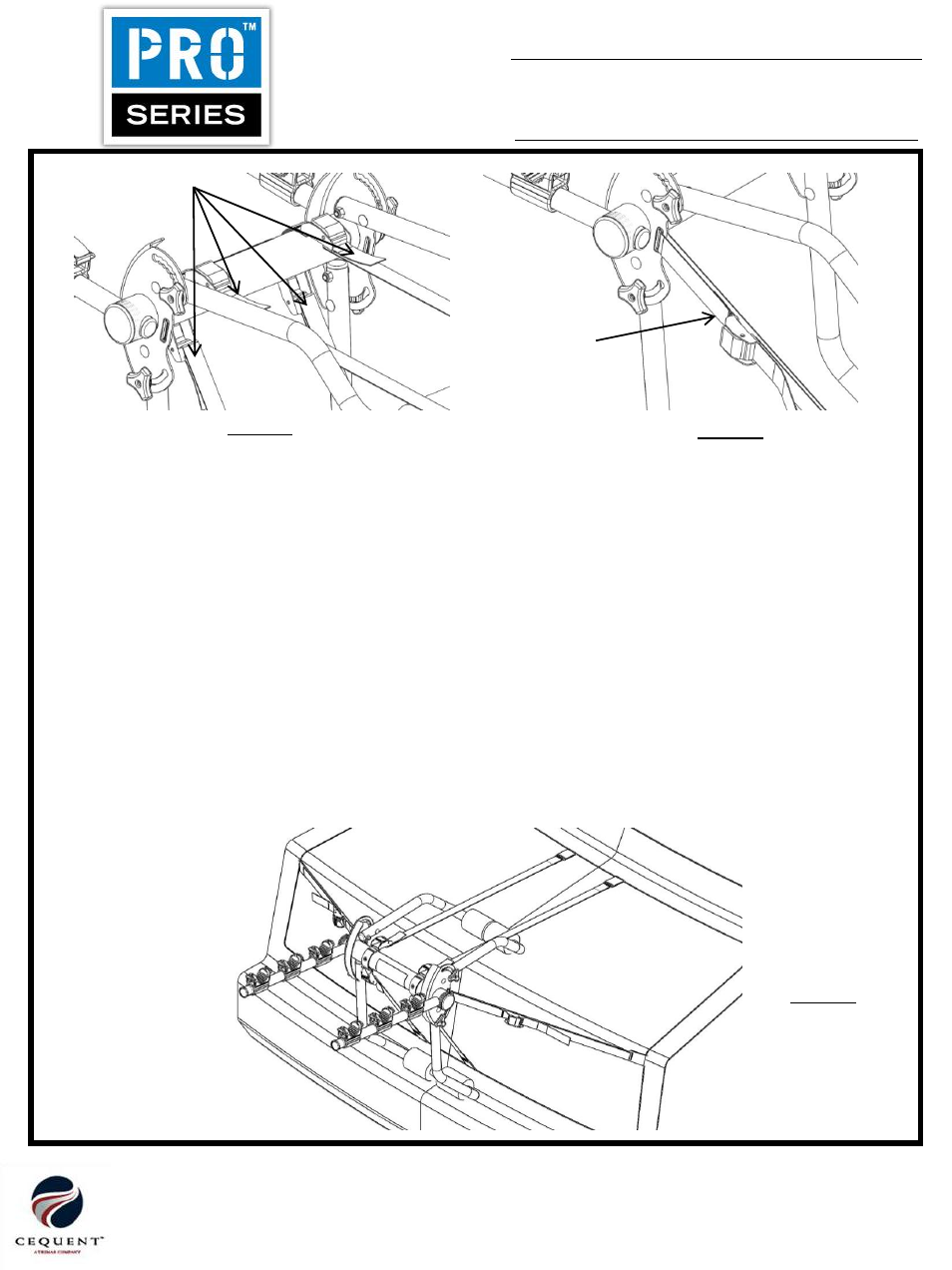

FIGURA 2
FIGURA 3
Correas de gancho
inferior/superior
Correas de las
hebillas de leva lateral
FIGURA 4
