Trunk Mount 3 Bike Carrier
Instrucciones de ensamble:
1.
Alinee los orificios de montaje del tubo de apoyo superior con los orificios en el ensamble de apoyo
principal. Use un perno de carruaje de ¼ que se suministra y la tuerca de bloqueo de nylon de ¼ que se
suministra para amarrar el tubo de apoyo superior al apoyo principal. NO APRIETE EN EXCESO. El
tubo de apoyo también debe poder rotar libremente. (Fig 1)
2.
Alinee los orificios de montaje en el tubo de apoyo superior con la ranura de ajuste en el ensamble de
apoyo principal. Use un perno de carruaje de ¼ que se suministra y la perilla de ajuste para amarrar el
tubo al apoyo principal. (Fig 1)
3.
Repita los pasos 1 y 2 para el tubo de apoyo inferior.
4.
Pase las correas de las hebillas de leva lateral a través de las ranuras de la correa lateral en los
soportes laterales del ensamble de apoyo principal y a través de la ranura en el gancho del baúl. (Fig 3)
5.
Inserte las correas de gancho inferior/superior a través de las hebillas de leva del ensamble del apoyo
principal. (Fig 2)
Perno de
carruaje ¼
Page 5 of 12

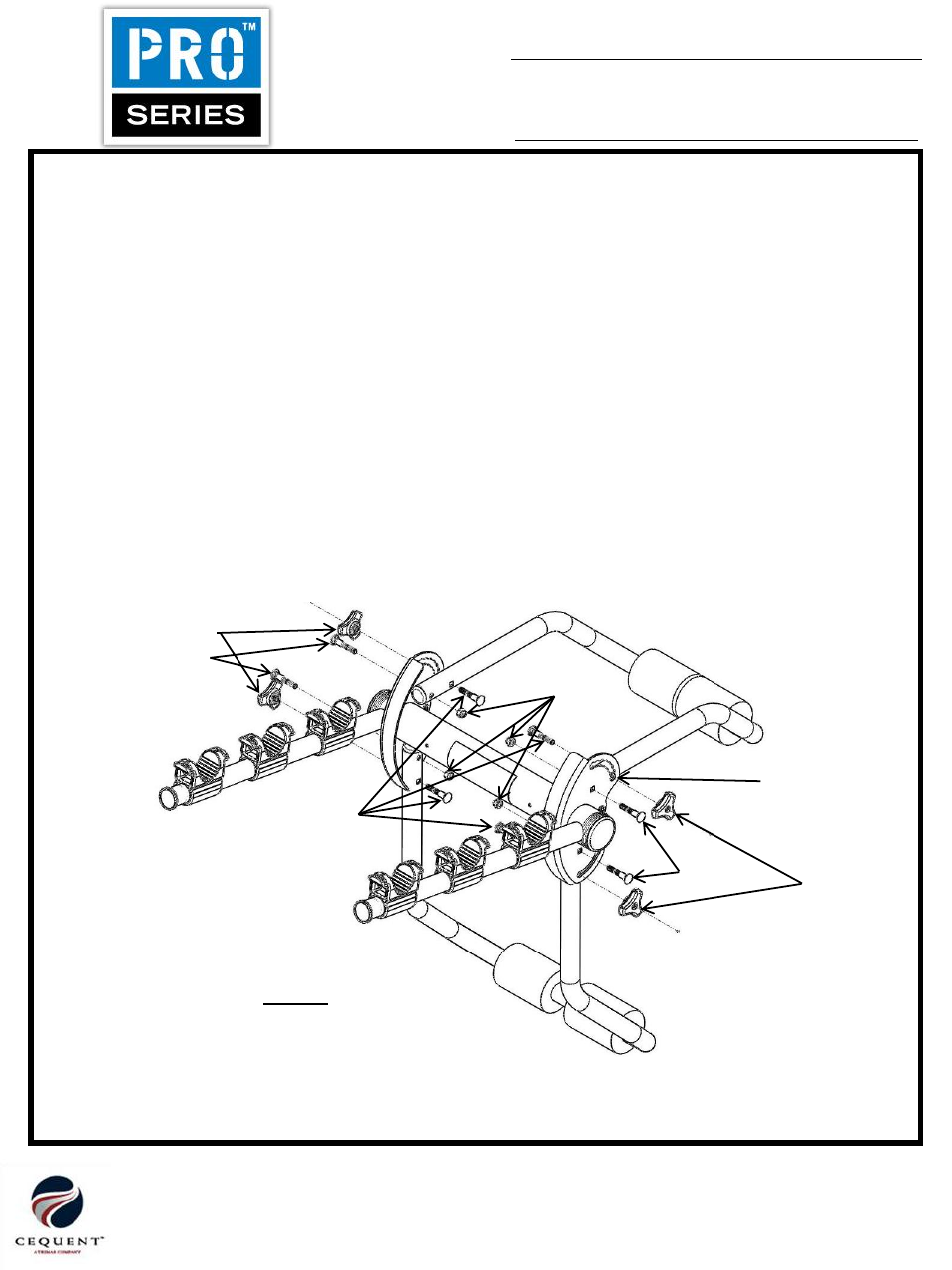

FIGURA 1
Perilla de ajuste
Tuerca de bloqueo
de nylon ¼
Tubo de apoyo superior
Tubo de apoyo inferior
Perno de carruaje ¼
Perilla de ajuste
Perno de carruaje ¼
Contenidos del Kit:
Ensamble de apoyo principal
1
Correas de las hebillas de leva lateral
2
Tubo de apoyo superior
1
Gancho de baúl
2
Tubo de apoyo inferior
1
Perillas de ajuste
4
Correas de gancho inferior/superior 4
Perno de carruaje ¼-20 x 1 ½
8
Correa de la base
6
Tuerca lock ¼-20
4
Artículo:
Descripción:
Ensamble de apoyo
principal
