Instrucciones de instalación
BMW X5
Números de partes:
51093
El enganche se muestra en la posición correcta
Equipo necesario:
Llaves: 8mm, 13mm, 17mm, T50, T55, 3/4
Brocas de taladro: 1/2”, 11/16”
REQUIERE QUE SE RETIRE O SE RECORTE
LA PUERTA DE LA PLACA PROTECTORA
Rev. A 10-9-07 51093N Hoja 5 de 7 z 2007 Cequent Towing Products
Nota: Revise el enganche con frecuencia, verificando que todos los tornillos y la bola estén correctamente apretados. Si se quita el enganche tape todos los orificios en el
colector del baúl u otros paneles de la carrocería para evitar la entrada del agua y los gases del escape. Se debe retirar y reemplazar un enganche o bola que se haya
dañado. Observe las precauciones de seguridad al trabajar por debajo del vehículo y use protección visual. No corte los orificios de acceso o accesorios con soplete.
Este producto cumple con las especificaciones y requisitos de seguridad para conectar dispositivos y sistemas de remolque del estado de Nueva York, V.E.S.C.
Regulación V-5 y SAE J684
Kit de tornillos: 51093F
No supere el valor inferior entre la calificación
del fabricante del vehículo del remolque o
600 (272 Kg) 6000 (2724 Kg)
Carga de peso
Montaje de bola
600 (272 Kg) 6000 (2724 Kg) Distribuidor de peso
Peso máximo de
la horquilla (LB)
Peso máximo bruto
del remolque (LB) Tipo de enganche
Ubicación del acceso al cableado: VER AL CONCESIONARIO
Form: F205 Rev A 5-6-05
CUCHILLO DE TRABAJO
1
2
3 *
4 *
5
6
7
8
PLACA
PROTECTORA
PUERTA
DESMONTABLE

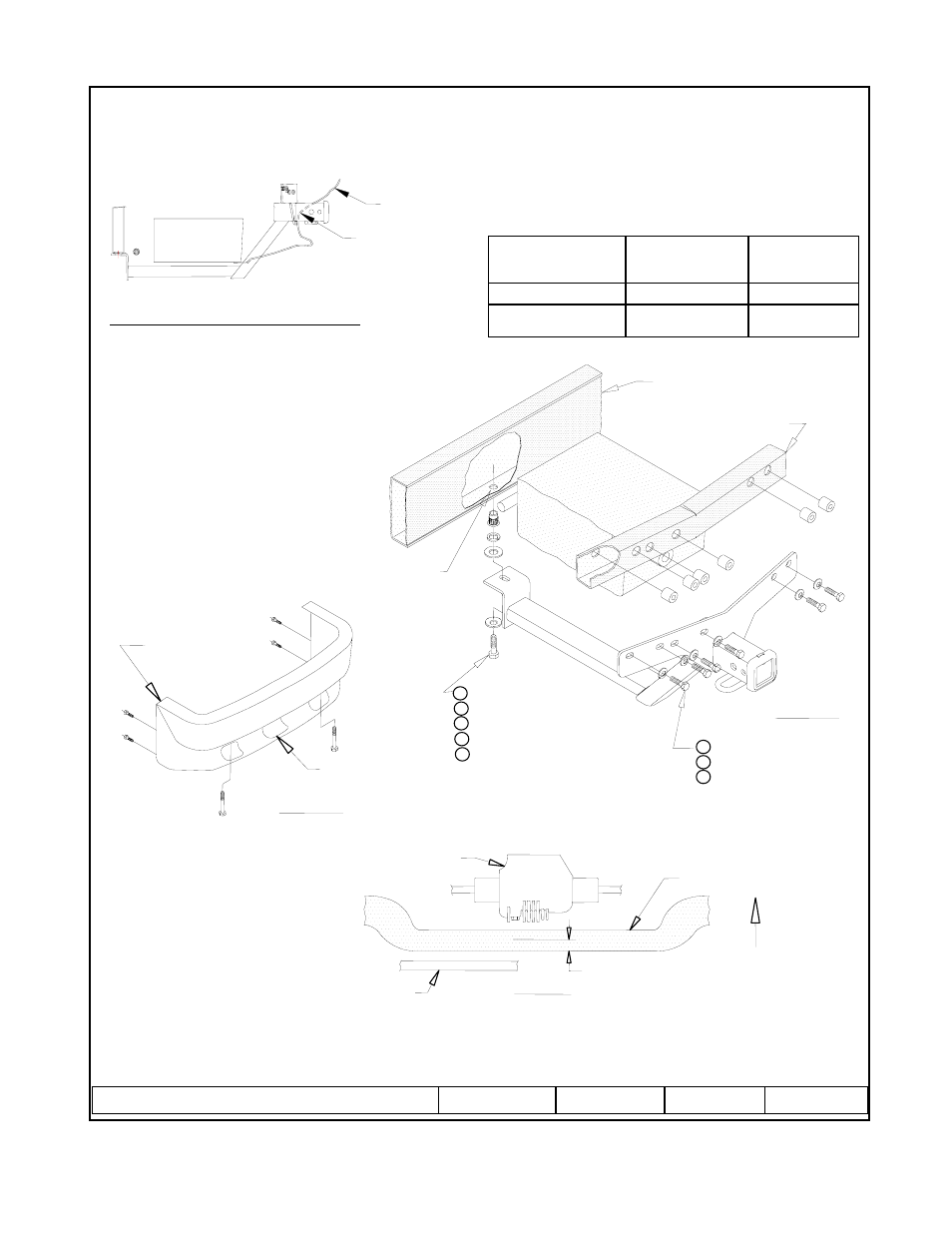

FIGURA 1
ORIFICIO
PERFORADO
*USADOS PARA INSTALAR
TUERCA DE REMACHES
ÚNICAMENTE
(VER NOTA 10 Y 11)
TRAVESAÑO PARA
UNIÓN DELANTERA
TRAVESAÑO PARA
UNIÓN POSTERIOR
*
*
PARACHOQUES
Y PLACA
PROTECTORA
PUERTA DESMONTABLE
DE LA PLACA PROTECTORA
LOCALIZADO
ENCIMA DEL
TUBO DE ESCAPE
FIGURA 2
BARRA PARA BALANCE
VISTA INFERIOR
FIGURA 3 .
DIFERENCIAL POSTERIOR
1-1/8” (28mm) DEL BORDE
POSTERIOR (NO EN EL CENTRO)
FRENTE DEL
VEHÍCULO
TRAVESAÑO PARA
UNIÓN DELANTERA
