Il faut le nettoyer avec soin. Même si son fini est

extrêmement durable, il peut être abîmé par des

produits fortement abrasifs ou des produits de

polissage. Il faut simplement le frotter doucement

avec un chiffon humide et le sécher à l'aide d'un

chiffon doux.

Instructions de nettoyage

AVERTISSEMENT: N’employez pas le nettoyant

pour salle de bain Scrubbing Bubbles

®

ni le Net-

toyant de Lavabos, de Baignoires et de Carreaux

Lysol

®

sur les manettes et les poignées sphériques

transparentes. Ces produits peuvent faire fissurer les

poignées et les manettes ou les abîmer gravement.

Si ces poigneés ou ces manettes sont aspergées

accidentellement par l’un ou l’autre des produits

mentionnés, les essuyer immédiatement à l’aide d’un

chiffon de coton doux.

Le robinet fuit par le bec ou la pomme de

douche. COUPER L’EAU.

Remplacer les sièges et les ressorts (kit de

réparation RP4993. Vérifier l’état des joints toriques

inférieurs et remplacer ceux-ci au besoin (RP14414).

Voir les conseils 1, 2, et 3.

Si la fuite persiste, COUPER L’EAU.

Remplacer la soupape RP46070 ou la cartouche

RP46074. Voir les conseils 1, 2, 3 et 5.
La tempétature de l’eau n’est pas constante.

Remplacer le boîtier par un boîtier RP46071 ou

suivre les instructions des conseils 1, 2, 4 et 5.
Conseils:
1. Avant d’enlever la cartouche de la soupape aux

fins d’entretien, prenez note de la position de la

butée de température maximale sur le chapeau.

La cartouche doit toujours être reposée dans la

même position. NE PAS PRENDRE DE RISQUES

INUTILEMENT. Une fois l’installation terminée,

ouvrir le robinet pour s’assurer que L’EAU FROIDE

S’ÉCOULE EN PREMIER.

2. Pour déposer la cartouche du corps, couper l’eau,

puis retirer la poignée et le chapeau fileté. Ne pas

utiliser un tournevis comme levier pour extraire la

cartouche. Placer la poignée sur la tige et la tourner

dans le sens antihoraire d’environ 1/4 de tour après

contact des butées. Soulever la cartouche pour la

retirer du corps.

3. Pour déposer les sièges et les ressorts, enlever

la cartouche. Séparer la soupape du boîtier en la

tournant de 90o degrés dans le sens antihoraire.

Écarter ensuite la soupape du boîtier. Enlever

les sièges et les ressorts, puis les reposer.

Placer d’abord l’extrémité du ressort du plus

grand diamètre dans le logement du siège, puis

abaisser l’extrémité conique du siège sur le ressort.

Remonter la cartouche et la reposer dans le corps

conformément aux instruction figurant en “1” ci-

dessus.

4. Si l’eau d’alimentation du robinet à équilibrage

de pression renferme du calcaire, du fer, du sable

ou d’autres corps étrangers, celui-ci doit faire

l’objet d’inspections périodiques. La fréquence

des inspections dépend de la quantité de corps

étrangers dans l’eau. Pour inspecter la cartouche,

la déposer et suivre et les instructions de la note 1

ci-dessus. Ouvrir la soupape en position de plein

mélange et secouer la cartouche vigoureusement.

Si des cliquetis se font entendre, le composant est

en bon état et peut être reposé conformément aux

instructions de la note 1 ci-dessus. Si on n’entend

pas de cliquetis, remplacer le boîtier (RP46071).

5. Remettez le disque jusqu’à ce qu’entièrement

assis. Voir la page 8 pour plus de détails.
Pour commander des pièces de rechange,

visitez www.deltafaucet.com

Maintenance – Séries 13 et 14

10

MultiChoice

®

13/14

Gris

blanc cassé

Logement inférieur

plus long

Commandez le kit RP46074

pour remplacer la cartouche.

Vieux

Monitor

®

1300/1400

Blanc

Bleu ou

blanc

cassé

Logement inférieur plus court

Blanc

Bleu

Logement inférieur plus court

Nouveau

Monitor

®

1300/1400

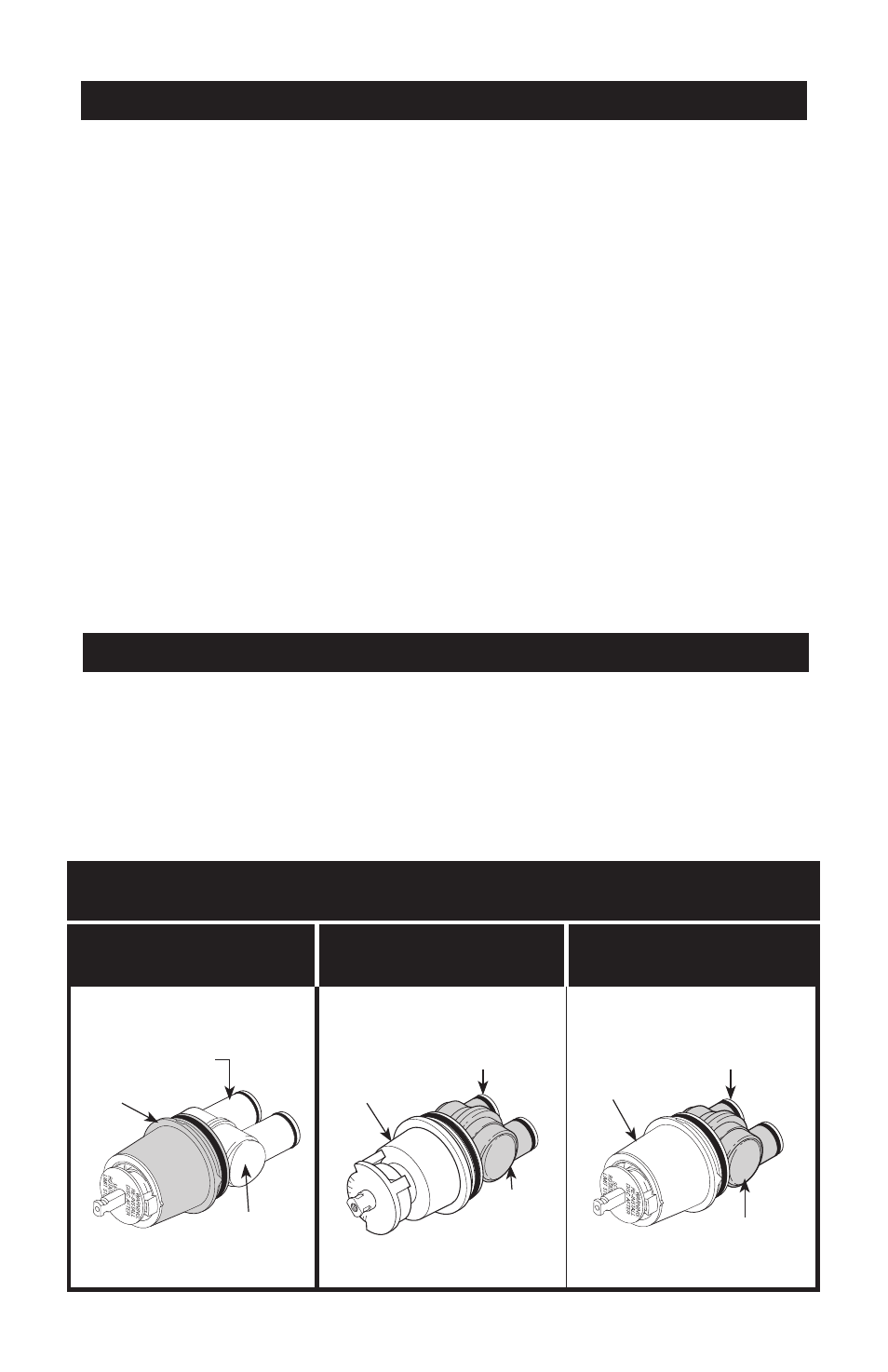

Fiche de référence sommaire de la cartouche

Unités expédiées en

Mars 2006 et après.

Les cartouches de rechange

se sont transportées en

juillet 2006 et ensuite.

Unités expédiées avant

Mars 2006.

Commandez le kit RP19804

pour remplacer la cartouche.

Commandez le kit RP19804

pour remplacer la cartouche.
