INTERROMPEZ L’ALIMENTATION EN EAU.

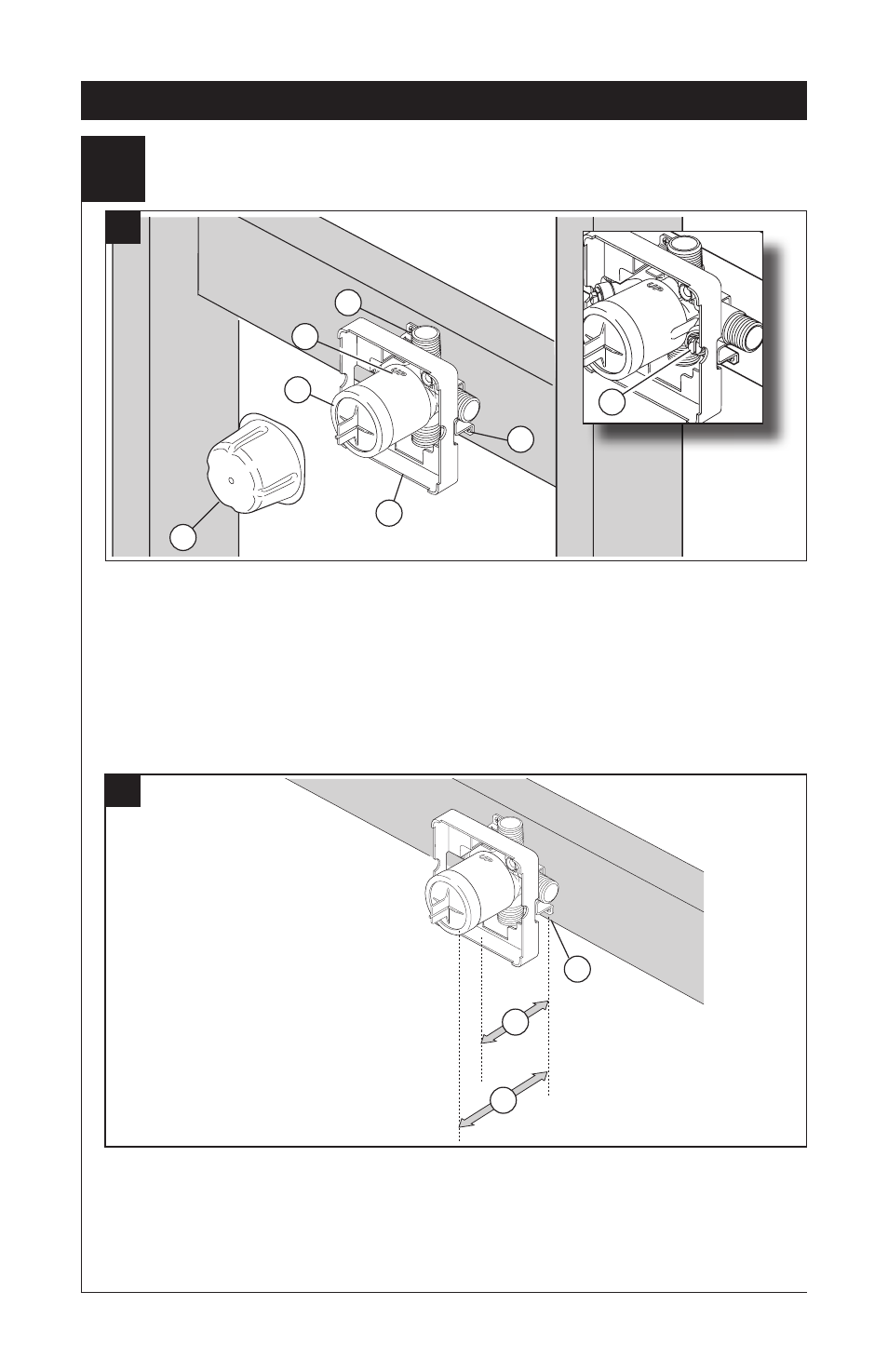

Déterminez le type de la paroi et son
épaisseur totale avant de placer la plaque
arrière. Installez le corps (1) de sorte que
la surface finie de la paroi soit à égalité
avec l’avant du protecteur (2) ± 3/8 po.
Note : Pour avec des modèles d’arrêts
(3), la garde de plâtre doit être l’éclat
affleurant ou secondaire 3/8 po au
Installation de la plomberie brute MultiChoice ®
1
A.
B.
L’écart (1) entre l’entretoise (2) et l’avant
du protecteur est de 2,8 po (71 mm).
L’écart (3) entre l’entretoise (2) et l’avant
du chapeau est de 3,9 po (99 mm).
mur fini. Installez le corps utilisez les
deux trous (4) de la fixation qui donnent
sur l’entretoise. Note : Enlevez le cou-
vercle (5) pour découvrir les trous de
montage. Au moment de l’installation,
assurez-vous que le mot « UP » (6) sur
le dessus du corps de robinet se trouve
en haut.
Si la paroi est mince, le protecteur doit se
situer derrière celle-ci. Autrement, l’avant
du protecteur doit se trouver à égalité de
celle-ci.
1
2
6
5
4
4
1
3
2
3
3
