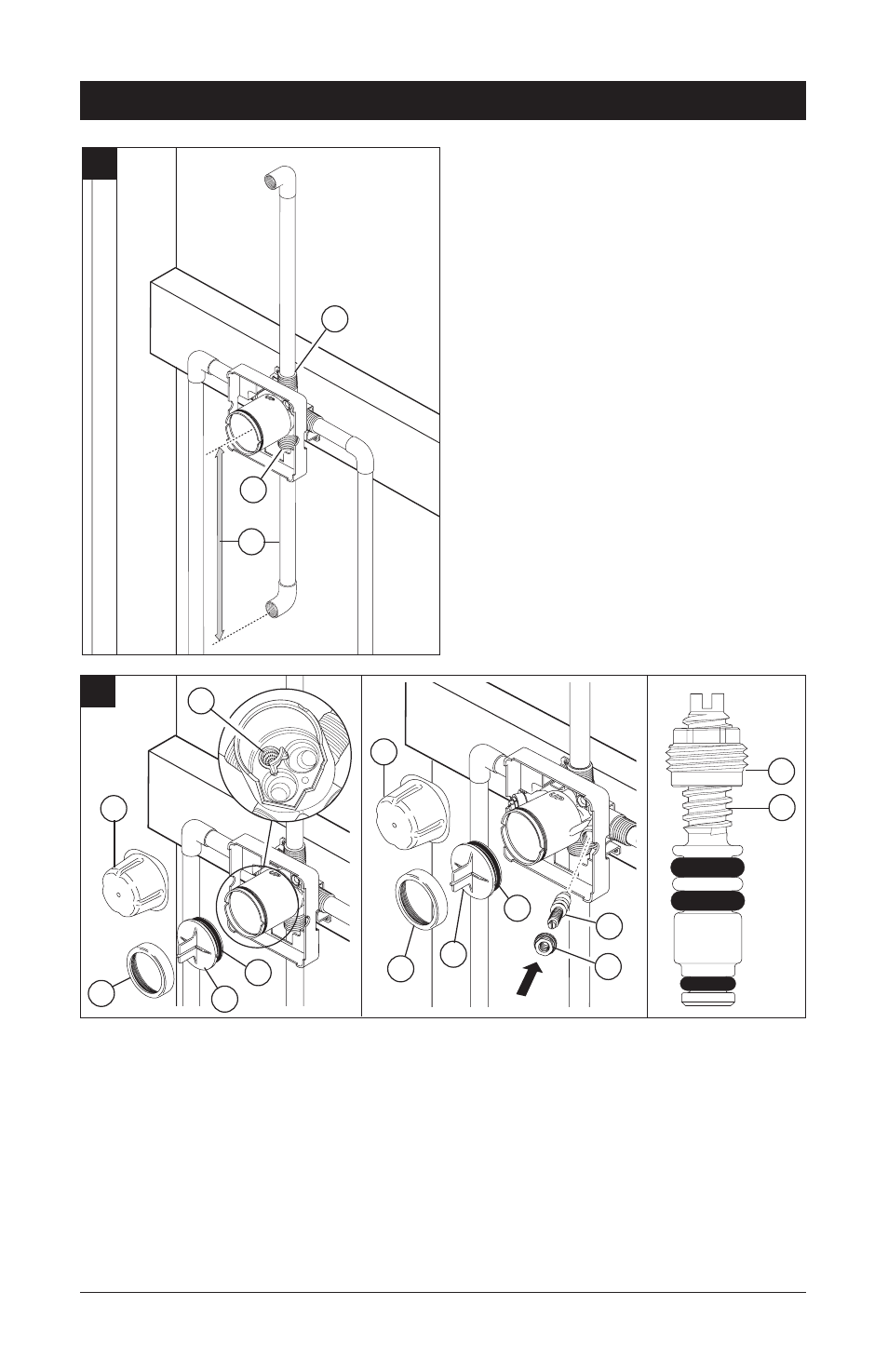

À l’aide des raccords appropriés, raccordez

l’orifice supérieur (1) au tuyau de la douche

et l’orifice inférieur (2) au tuyau du bec de

baignoire. Le corps de robinet doit être relié au

bec de baignoire par un tuyau de cuivre d’au

moins 1/2 po (13 mm) ou un tuyau de fer d’au

moins 1/2 po (13 mm). Ce tuyau (3) doit être

droit et il doit avoir une longueur d’au moins 8

po (203 mm) et d’au plus 18 po (457 mm); il

doit être relié au tuyau du bec de baignoire par

un seul coude à 90 degrés en cuivre ou en fer.

N’utilisez pas de tube PEX pour raccorder

le bec.

Avant d’effectuer l’essai, enlevez le couvercle (1), le

chapeau (2) et le capuchon (3). Assurez-vous que

le joint torique (4) et le tamis (5) sont bien installés.

Reposez le capuchon et le chapeau si vous les avez

enlevés et serrez-les solidement. Obturez les deux

sorties à l’aide des bouchons appropriés. Vérifiez

l’étanchéité. Après avoir réalisé l’essai, enlevez le

bouchon de la sortie de la douche et/ou le bouchon

de la sortie du bec de baignoire et rincez l’installation.

Une fois l’installation rincée, enlevez le tamis (5)

et reposez le capuchon, le chapeau ainsi que le

couvercle. Installez les valves coupées

(6 et 7) dans avec des arrêts version et ensemble

sur grand ouvert.

Note : Installez les arrêts dans

avec la version de valves coupées comme

suit : Filetez l’écrou (6) sur la tige (7) comme

montré. Alors serrez l’ensemble de tige et

d’écrou dans le corps (8) et serrez en utilisant

un 3/8 po, 6 points, douille bonne profonde.

Avec un tournevis principal plat, ajustez la

tige dans le sens des aiguilles d’une montre

sur la fin et s’ouvrir dans le sens contraire des

aiguilles d’une montre.

E.

F.

Installation de la plomberie brute MultiChoice

®

1

2

3

ESSAI SOUS PRESSION ET RINÇAGE DE L’INSTALLATION

1

2

1

2

4

4

3

3

5

7

6

5

6

7
