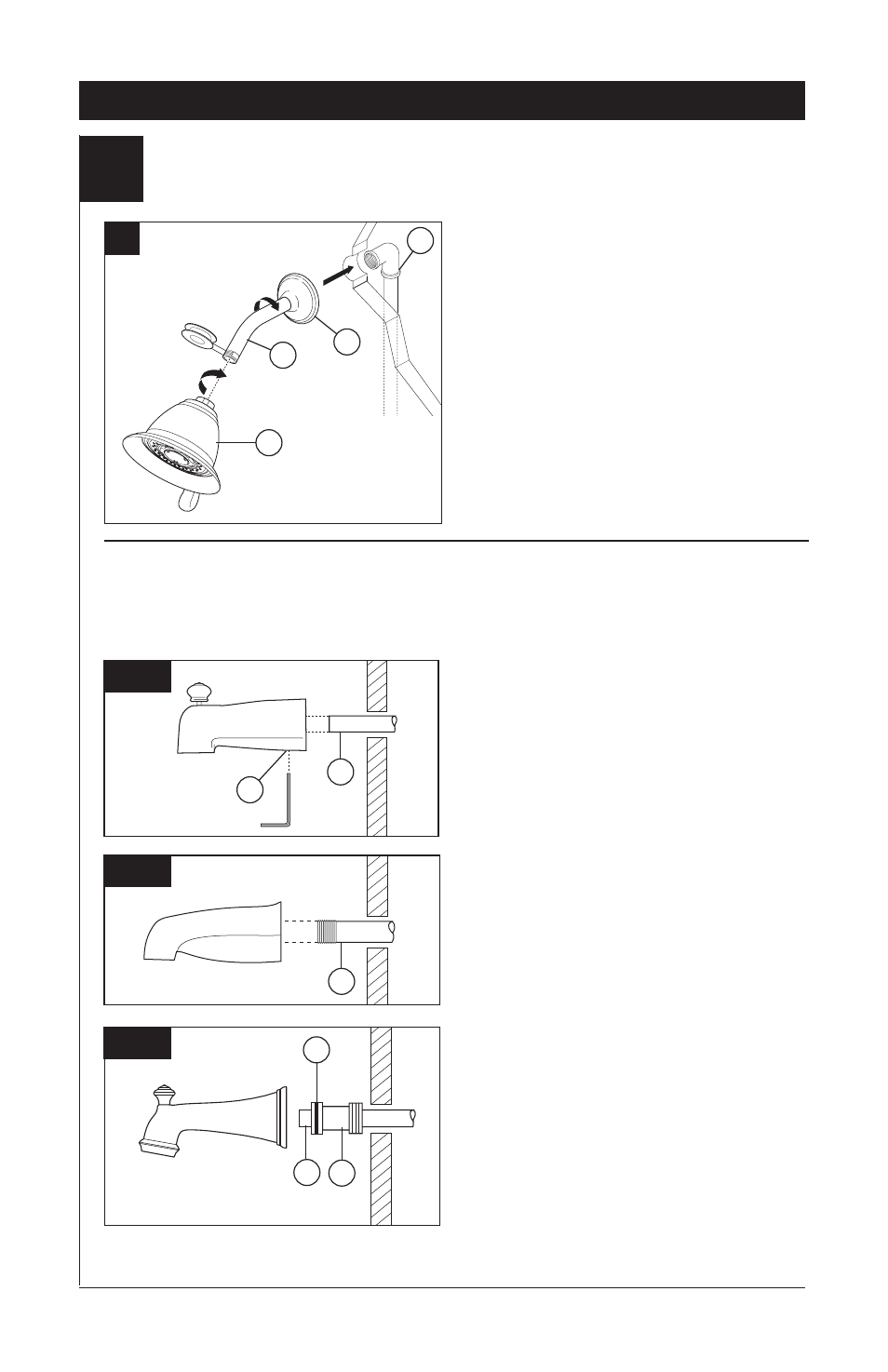

PARA LAS INSTALACIONES DE LAS
CABEZAS DE REGADERA: Conecte la
toma de salida de agua superior (1) al brazo
de la regadera (2) con los accesorios apro-
piados. Para prevenir daño al acabado del
brazo de la regadera, introduzca el extremo
que va hacia la pared del brazo de la regad-
era dentro del reborde (3) antes de atornillar
el brazo en la conexión de la tubería vertical.
Aplique cinta Teflon ® a los enrosques de la
tubería. No apriete demasiado la cabeza de
la regadera (4).
A.
3
2
1
Instalación de las Series 13 / 14
2
Instalación de la Cabeza de la Regadera y el Surtidor de la Bañera
7
Instalación deslizable
El tubo de cobre (1) debe ser de1/2" de cobre
nominal. Importante: Si es necesario cortar el
tubo de cobre, el extremo debe biselarse que
quede libre de rebabas para prevenir cortar
o mellar el aro O dentro del tubo de cobre.
Deslice el surtidor sobre el tubo de cobre al
ras con la bañera o la superficie de la pared
acabada. Apriete el tornillo de ajuste (2), pero
no apriete demasiado.
1
PARA LA INSTALACIÓN DEL SURTIDOR DE LA BAÑERA: Refiérase a las instrucciones
para la instalación suministradas con su surtidor. No conecte los surtidores para las instalacio-
nes en las superficies horizontales en las válvulas dentro de las paredes. No use las regaderas
de mano en vez de un surtidor de bañera conectado a una válvula de bañera/regadera. No use
la tubería PEX como tubería entre la válvula y el surtidor de la bañera.
B-1
B-2
B-3
Instalación de la tubería de Hierro
IInstale una entrerrosca de tubo enroscado
de 1/2” (13 mm) (1) para extenderse por
delante de la pared acabada. Aplique cinta
Teflon ® a las roscas en la entrerrosca de tubo
y atornille el surtidor de la bañera.
Instalación de Soldadura de Cobre
Quite el aro O (1) del adaptador (2). Suelde el
adaptador al tubo asegurando de mantener
la soldadura lejos de las muesca del aro O.
AVISO: NO SE PERMITE SOLDAR EN EL
DIAMETRO EXTERIOR DEL ADAPTADOR
ADJUNTO A LA MUESCA DEL ARO O. Corte
el tubo (3) y coloque otra vez el aro O en la
muesca del adaptador de latón. Atornille la
bañera/surtidor al adaptador, asegurando no
dañar el aro O, y apriete a mano bien hasta que
el surtidor quede firmemente contra la pared
acabada y no quede flojo detrás de la pared.
2
1
1
2 3
4
