CIERRE LOS SUMINISTROS DE AGUA.

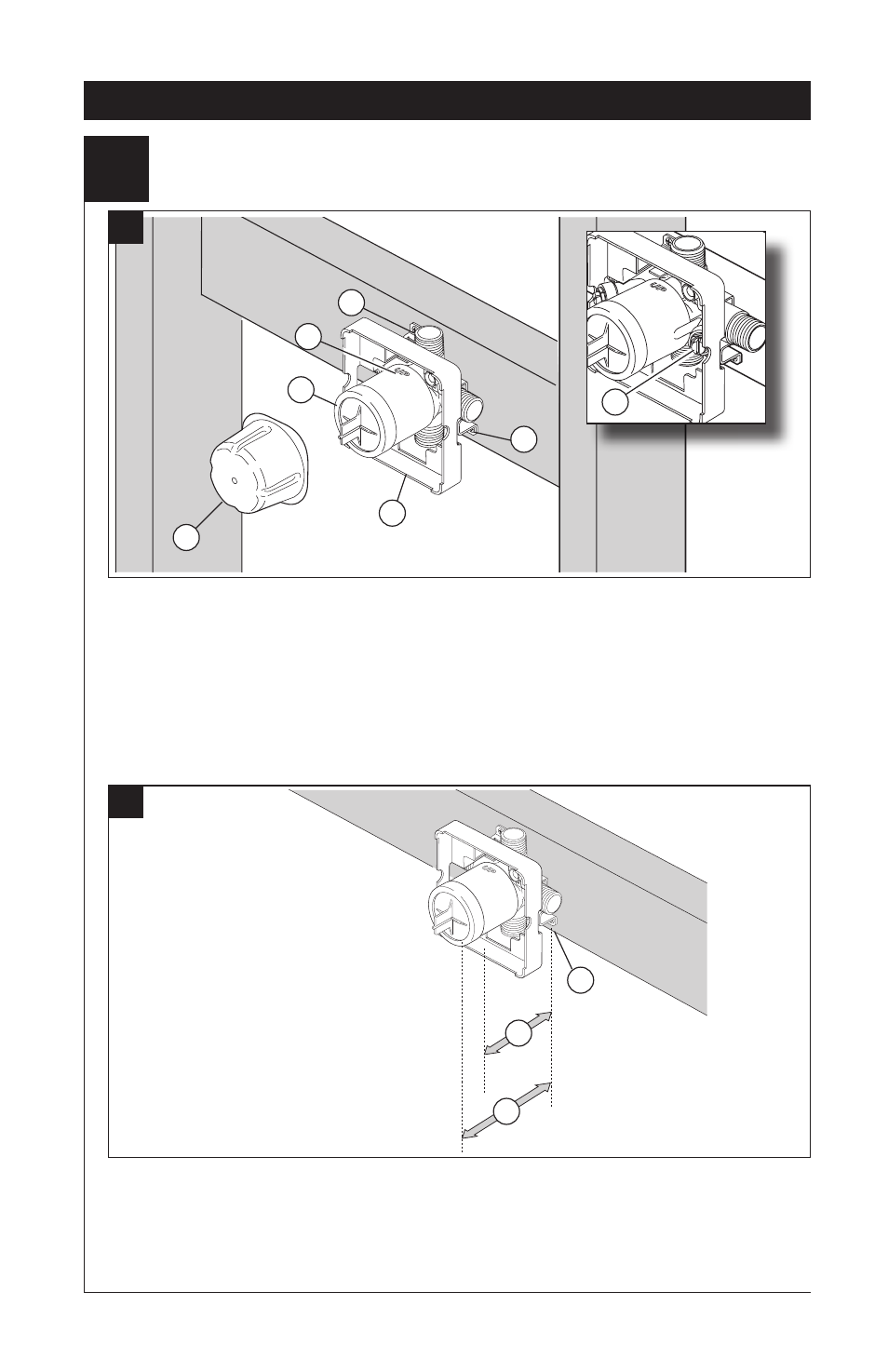

Considere el tipo y el grosor de su pared
terminada antes de colocar su placa trasera
de acoplamiento de las tuberías. Instale la
pieza (1) de manera que la superficie de la
pared terminada quede al ras con el frente
del protector de yeso (2) ± 3/8". Nota: Para
con los modelos de las paradas (3), el
protector del yeso debe ser el rubor
Instalación de la plomería MultiChoice ®
1
A.
B.
La distancia (1) del empalme de tuberías
(2) al frente del protector de yeso es 2.8"
(71 mm). La distancia (3) del empalme de
tuberías (2) al frente de la tuerca tapa o
capuchón es 3.9" (99 mm).
rasante o secundario el 3/8”a la pared
acabada. Instale la pieza usando los dos
agujeros de instalación del acoplamiento
(4) en el soporte. Nota: Quite la cubierta
(5) para tener acceso a los agujeros
de instalación. Cuando esté haciendo la
instalación, asegúrese que la palabra
“UP” (6) quede arriba de la válvula.
Si usted está trabajando en una pared
delgada, asegúrese de tener un protector
de yeso detrás de la pared, si no la pared
siempre deberá estar al ras con el frente
del protector de yeso.
1
2
6
5
4
4
1
3
2
3
3
