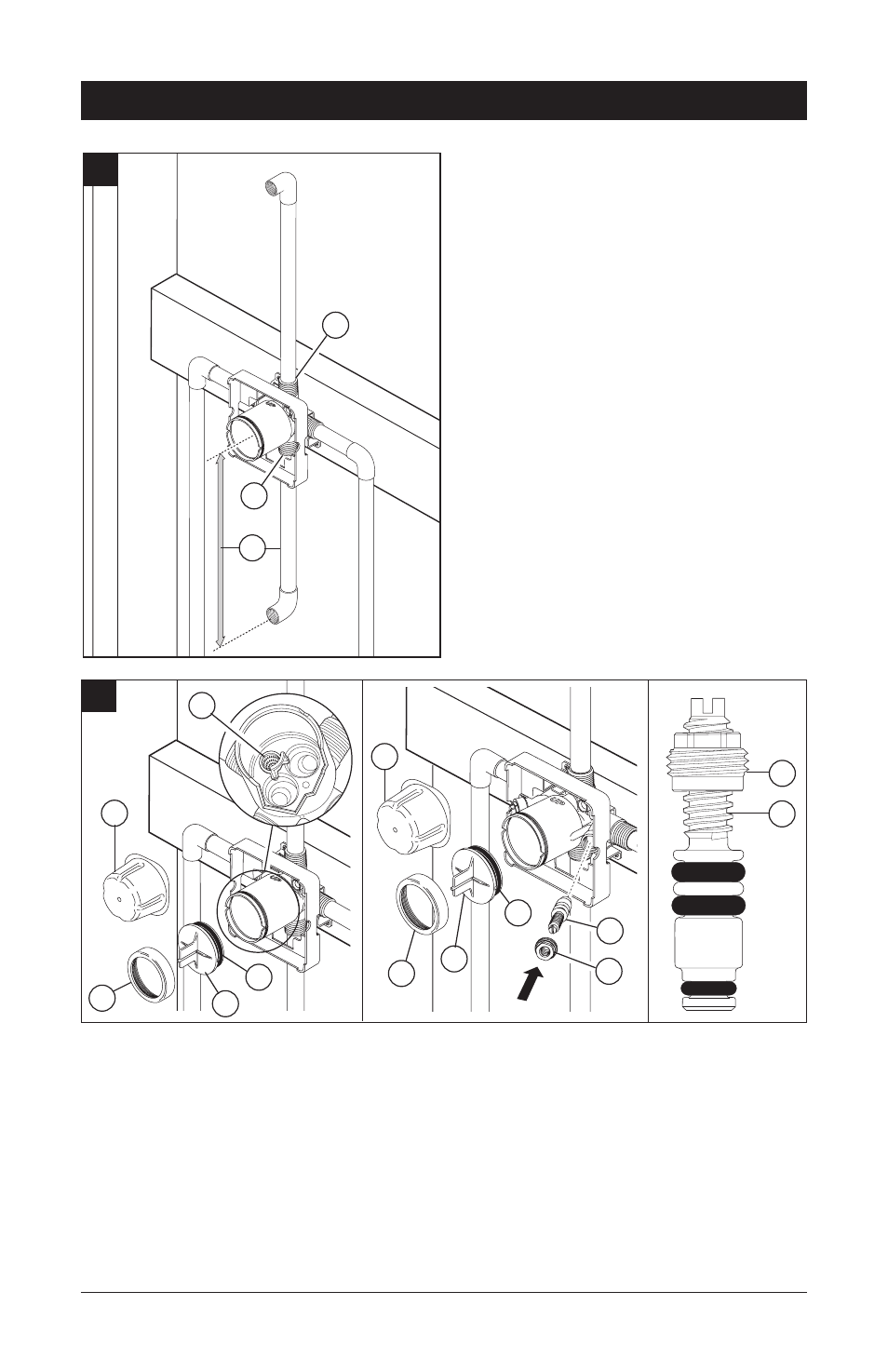

Conecte la salida de arriba (1) a la tubería de

la regadera con los accesorios apropiados.

Conecte la salida de abajo (2) a la tubería

del surtidor de la bañera con los accesorios

apropiados. La tubería (3) entre el cuerpo de

la válvula y el de la bañera debe ser de un

mínimo de 1/2" (13 mm) de tubería de cobre

ó 1/2" (13 mm) de tubería de hierro en caída

recta no menos de 8" (203 mm) pero no más

de 18" (457 mm) de largo a la entrerrosca del

surtidor de la bañera y con sólo un codo de 90

grados, de tubería de hierro o cobre.

No use la

tubería PEX como tubería entre la válvula y

el surtidor de la bañera.

Antes de probar, quite la cubierta (1), el capuchón

(2) y la tapa (3). Asegúrese que el aro O (4) y el filtro

de malla (5) están correctamente instalados. Si lo

ha quitado, instale otra vez la tapa y el capuchón, y

apriete bien. Tape ambas salidas con los accesorios

apropiados. Examine si hay filtraciones o fugas.

Después de hacer la prueba quite el tapón de la

regadera y/o bañera y deje que el agua corra para

limpiar el sistema de tuberías. Después de dejar el

agua correr quite el filtro de malla (5) y reinstale la tapa,

el capuchón y la cubierta. Instale las válvulas apagadas

(6 y 7) en con las paradas versión y sistema para

abrirse por completo.

Nota: Instale las paradas

en con la versión de las válvulas apagadas

como sigue: Rosque la tuerca (6) en el vástago

(7) según lo demostrado. Después presione

el montaje del vástago y de tuerca en cuerpo

(8) y apriete con un 3/8", 6 puntos, zócalo bien

profundo. Con un destornillador principal

plano, ajuste el vástago a la derecha al cierre y

a la izquierda abrirse.

E.

F.

Instalación de la plomería MultiChoice

®

1

2

3

PRUEBA DE PRESIÓN Y LIMPIEZA DE LA INSTALACIÓN

1

2

1

2

4

4

3

3

5

7

6

5

6

7
