3B Scientific Analog Multimeter AM51 User Manual
Page 4
4
•
Multimeter anschließen und Wert
auf Skala V, A DC ablesen.
3.3.3 Wechselspannung bis 600 V
V
A
Ω
~
COM
•
Mittels Drehschalter (1) den ent-
sprechenden Messbereich
„600,...,10 V AC” auswählen.
•
Multimeter anschließen und Wert
auf Skala V, A AC ablesen.
3.4 Strommessung
•

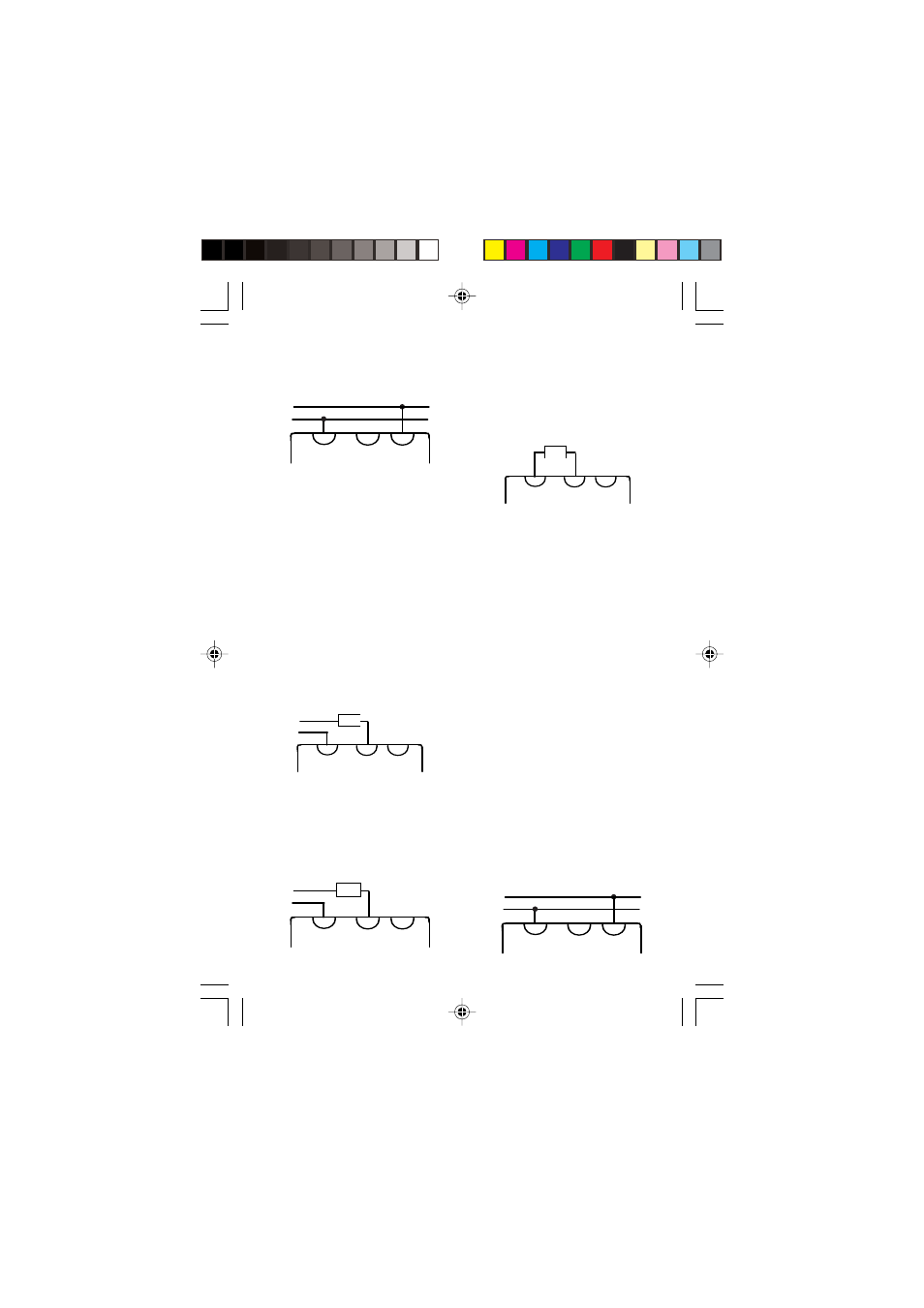

Bei allen Strommessungen das
Multimeter in Reihe mit dem Ver-
braucher in die Leitung schalten,
die das geringste Potential gegen
Erde hat.
•
Messungen im Bereich 3 A dürfen
nicht länger als 1 min durchge-
führt werden.
3.4.1 Gleichstrom bis 1 A
_
+
V
A
Ω
COM
•
Mittels Drehschalter (1) den ent-
sprechenden Messbereich „1
A,...,50 µA DC” auswählen.
•
Multimeter anschließen und Wert
auf Skala V, A, DC ablesen.
3.4.2 Wechselstrom bis 3 A
V
A
Ω
~
COM
•
Mittels Drehschalter (1) den ent-
sprechenden Messbereich „3 A,
...,3 mA AC” auswählen.
•
Multimeter anschließen und Wert
auf Skala V, A, AC ablesen.
3.5 Widerstandsmessung
_
+
V
A
Ω
COM
•
Mittels Drehschalter (1) den ent-
sprechenden Messbereich „x
100
Ω
, ..., x 1
Ω
“ auswählen.
•
Multimeter anschließen und Wert
auf Skala
Ω
ablesen.
•
Bei Messungen an Halbleitern fol-
gende Anschlüsse verwenden:
Pluspol an „COM” und Minuspol an
„
100mV
50
µ
A
A,
Ω
“.
•
Die Widerstandsmessung wird mit
der Gleichspannung aus der ein-
gesetzten Batterie durchgeführt.
Da die Batterie bei der Messung
im Bereich „x 1
Ω
“ sehr belastet
wird, sollte die Messung nur von
kurzer Dauer sein.
•
Nur spannungsfreie Elemente
messen, da Fremdspannungen die
Messwerte verfälschen.
•
Bei längeren Widerstandsmessun-
gen und nach Umschalten in an-
dere Messbereiche Endausschlag
0
Ω
überprüfen und gegeben-
enfalls nachstellen.
3.6 Abschwächungs- und
Verstärkungsmessung
V
A
Ω
~
COM
