25

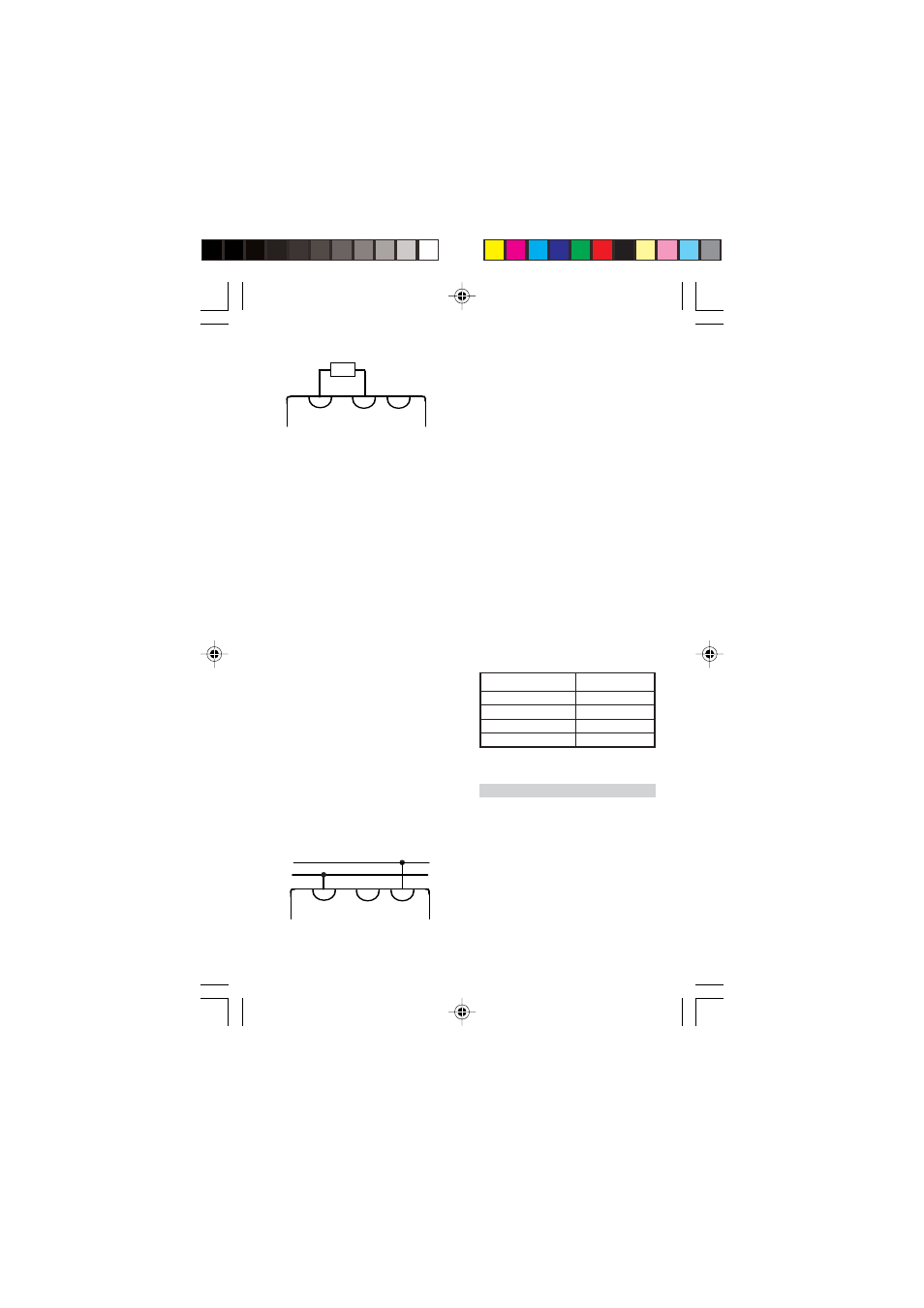

3.5 Medición de resistencia
_
+
V A Ω COM
•
Por medio del conmutador girato-
rio (1), seleccionar el correspon-
diente rango de medida “x
100
Ω
,..., x 1
Ω
”.
• Conectar el multímetro y leer el
valor en la escala
Ω
.
• Para las mediciones con semicon-
ductores, se deben realizar las si-
guientes conexiones: Polo positi-
vo en «COM» y polo negativo en «
100mV
50 µ A A,
Ω
».
• La medición de resistencia se rea-
liza por medio de la tensión con-
tinua de la pila empleada. Dado
que la pila, para una medición en
un rango de «x 1
Ω », se carga de-
masiado, la medición debe durar
sólo un tiempo breve.
• Sólo se deben medir elementos li-
bres de tensión, puesto que las
tensiones externas falsifican los
valores medidos.
• Si se realizan largas mediciones de
resistencia y si se conmuta a otros
rangos de medición, se debe com-
probar el tope de 0
Ω y, dado el
caso, proceder a su reajuste.
3.6 Medición de atenuación y de
ganancia
V A Ω
~
COM
• En la tecnología de transmisión de
señales, la amplificación o bien la
atenuación de una señal se indica
como un logaritmo de la relación
entre la tensión medida y una ten-
sión de referencia definida. Los
valores positivos corresponden a la
ganancia y los negativos a la ate-
nuación. La tensión de relación del
multímetro es de 0,775 V (= 1 mW
con 600
Ω
). Con esta tensión, se
tiene una ganancia de 0 dB.
•
Por medio del conmutador girato-
rio (1), seleccionar el correspon-
diente rango de medida «600,..10
V AC».
• Conectar el multímetro y leer el
valor en la escala dB.
• Dado que la escala sólo es válida
para un rango de medida de 10 V,
en los otros rangos se debe agre-
gar una constante al valor medi-
do:
Rango de medida Constante
30 V 10 dB
100 V 20 dB
300 VB 30 dB
600 V 36 dB
4 Mantenimiento
4.1 Limpieza
•
Limpiar el multímetro únicamen-
te con un pincel o un paño seco.
Si se presentan cargas estáticas en
la ventana de mira, esto se puede
solucionar con un paño húmedo
o con un agente antiestático
