30

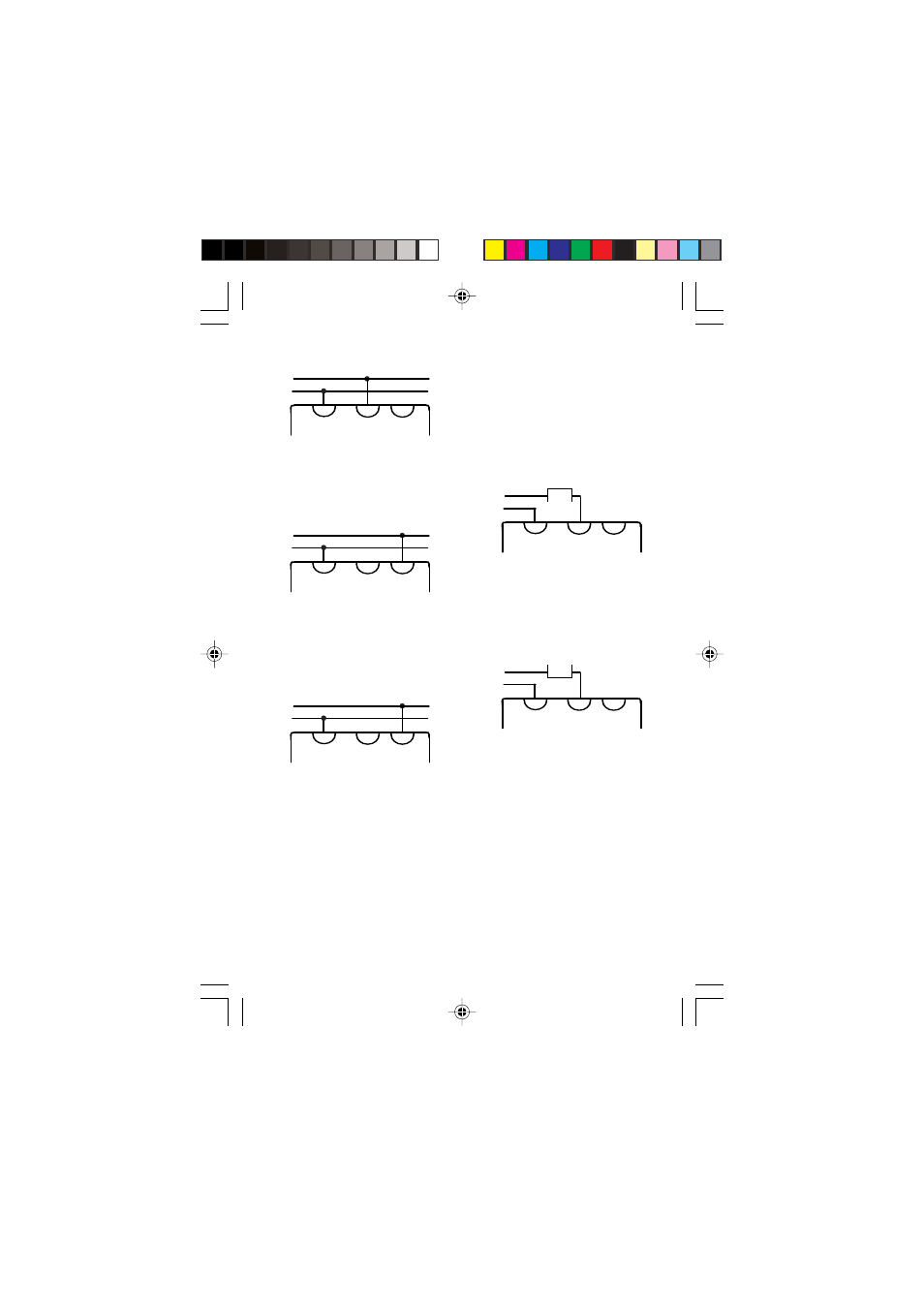

3.3 Medição de tensão
3.3.1 Tensão contínua até 100 mV
V A Ω
_
+
COM
• Levar o comutador rotativo (1) para
a faixa “50 µA, 100 mV”.
• Conectar o multímetro e ler o va-
lor na escala V, A DC.
3.3.2 Tensão continua até 600 V
V A Ω
_
+
COM
•
Por meio do comutador rotativo (1)
selecionar a faixa de medição cor-
respondente “600,...,1 V DC”.
• Conectar o multímetro e ler o va-
lor na escala V, A DC.
3.3.3 Tensão alternada até 600 V
V A Ω
~
COM
•
Por meio do comutador rotativo (1)
selecionar a faixa de medição cor-
respondente “600,...,10 V DC”.
• Conectar o multímetro e ler o va-
lor na escala V, A DC.
3.4 Medição de corrente
•
Em todas as medições, conectar o
multímetro em seqüência com o
consumidor pela conexão que tem
o menor potencial contra terra.
•
As medições na faixa 3 A não de-
vem ser executadas durante mais
do que 1 min.
3.4.1 Corrente contínua até 1 A
_
+
V A Ω COM
•
Por meio do comutador rotativo (1)
selecionar a faixa de medição cor-
respondente “1 A,...,50 µA DC”.
•
Conectar o multímetro e ler o va-
lor na escala V, A DC.
3.4.2 Corrente alternada até 3 A
V A Ω
~
COM
• Por meio do comutador rotativo (1)
selecionar a faixa de medição cor-
respondente “3 A,...,3 mA AC”.
•
Conectar o multímetro e ler o va-
lor na escala V, A DC.
