U17451 Multimètre analogique

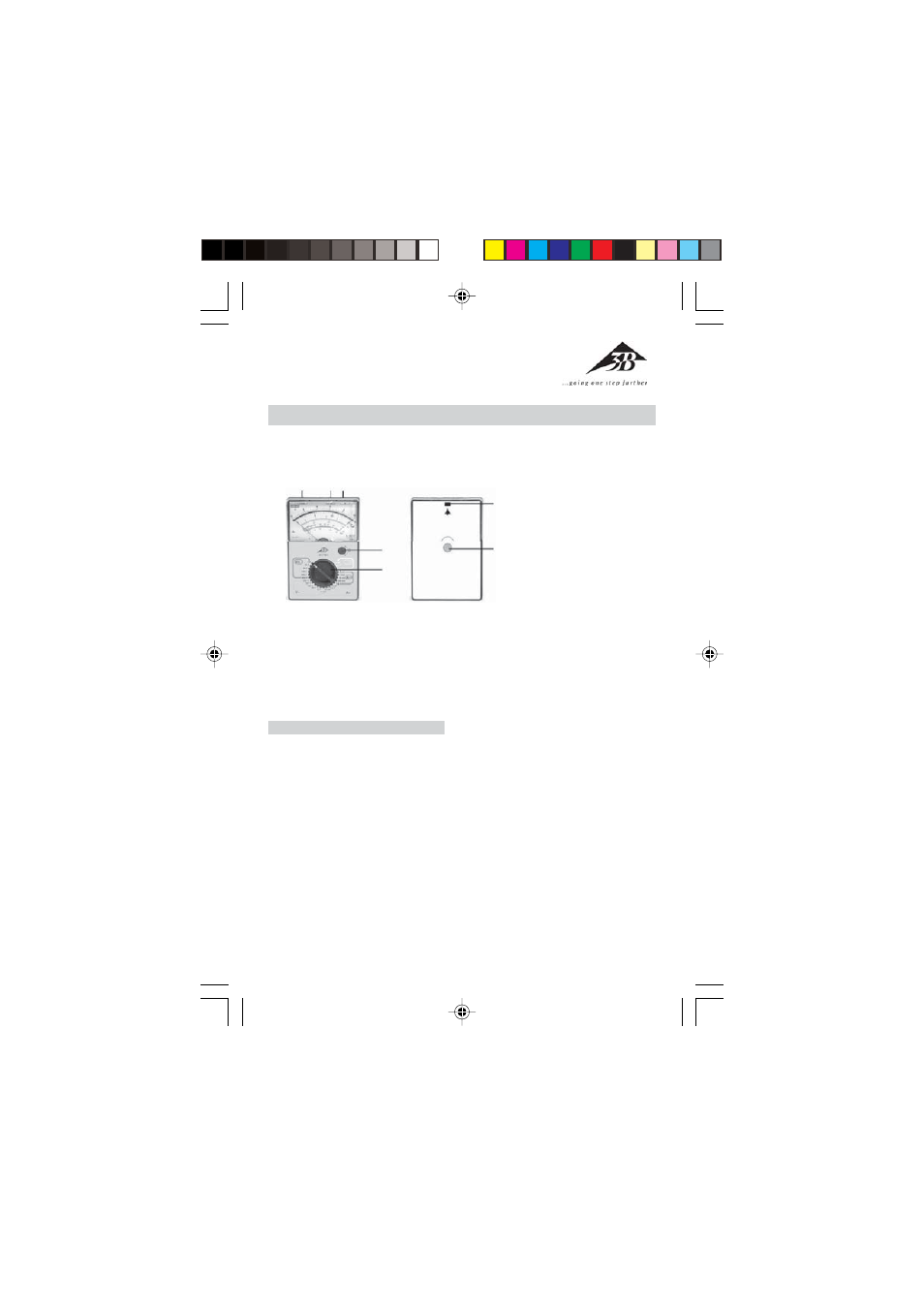

1 Sélecteur de la plage de
mesure
2 Bouton pour le réglage de la
déviation extrême 0 Ω
3 Connexion pour la mesure de
tension
4 Connexion pour la mesure de
courant et de résistance
5 Connexion pour la masse
6 Vis pour le réglage du point
zéro mécanique
7 Taquet de verrouillage du
boîtier
Manuel d’utilisation
10/04 MC/ALF
1
2
3 4 5
6
7
Appareil de mesure manuel pour la
mesure de courant, de tension et de
résistance ainsi que d’amplifications
et d’affaiblissements, par ex. dans
des chaînes quadripolaires.
1. Consignes de sécurité
• Avant d’utiliser le multimètre ana-
logique, lisez attentivement et in-
tégralement le manuel d’utilisa-
tion et observez-le en tous points.
• Un emploi conforme garantit la sé-
curité du multimètre et de son uti-
lisateur. Evitez toute manipulation
incorrecte ou négligente de l’ap-
pareil.
• Seules ont le droit d’utiliser cet ap-
pareil des personnes sachant re-
connaître les dangers émanant
d’un contact (avec des tensions
supérieures à une valeur effective
de 30 V) et prendre les mesures de
sécurité appropriées. Parmi les
dangers, il faut également citer
l’apparition imprévue de tensions,
par ex. sur des appareils défec-
tueux ou des condensateurs char-
gés.
• La tension nominale entre la pha-
se et le conducteur neutre ne doit
pas dépasser 600 V lors des mesu-
res de tension et de courant
d’après CAT II (dans des circuits
électriques qui sont directement
reliés au secteur) et 300 V d’après
CAT III (dans l’installation des bâ-
timents).
• Le multimètre analogique ne doit
pas être utilisé pour la mesure
dans des circuits électriques à dé-
charge en effet corona (haute ten-
sion).
