31

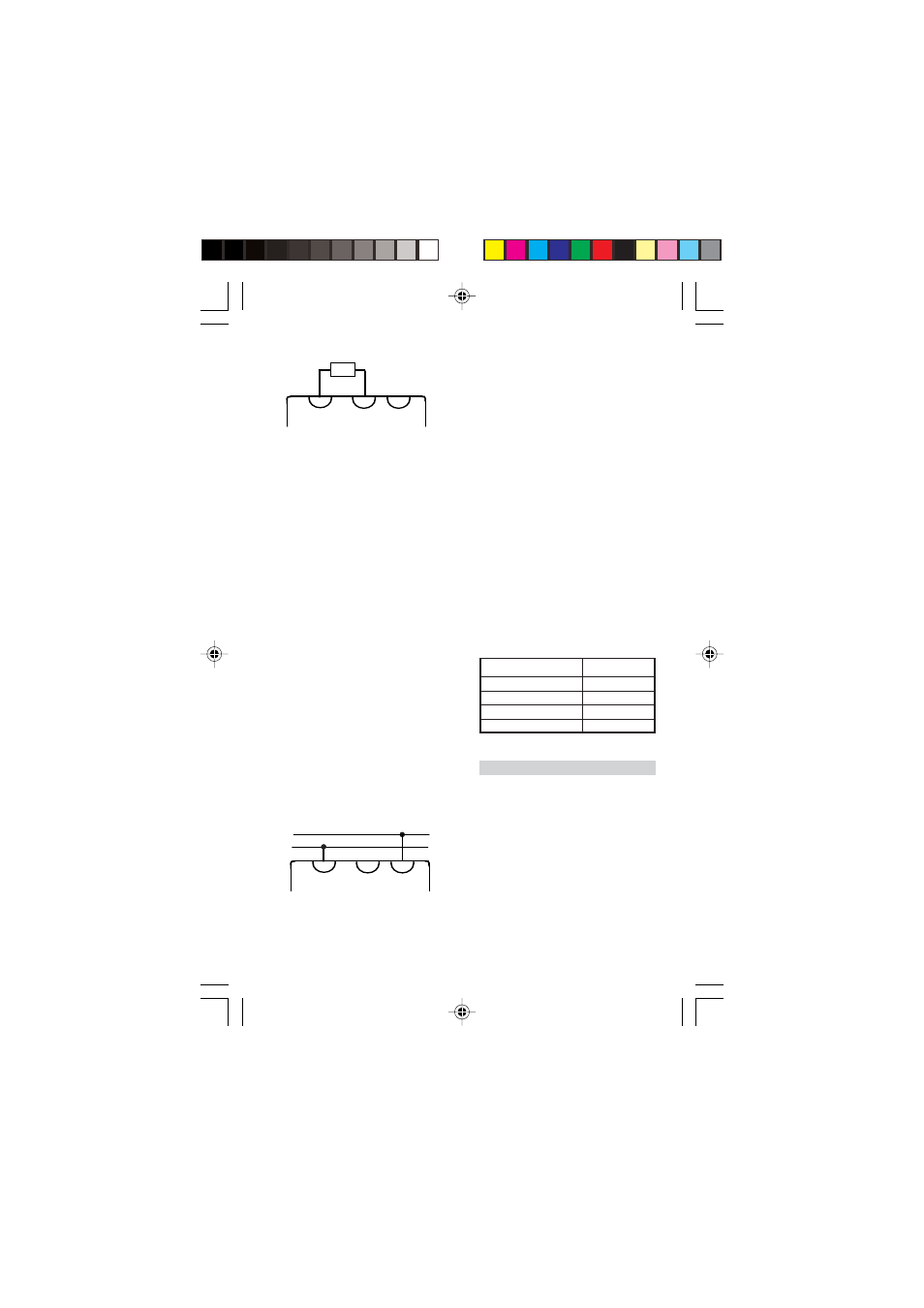

3.5 Medição de resistência
_
+
V A Ω COM
•
Por meio do comutador rotativo (1)
selecionar a faixa de medição cor-
respondente “"x 100
Ω
,..., x 1
Ω
”.
•
Conectar o multímetro e ler o va-
lor na escala
Ω .
•
No caso de medições em semicon-
dutores, utilizar as seguintes co-
nexões: pólo positivo em “COM” e
pólo negativo em “
100mV
50 µ A A, Ω ”.
•
A medição da resistência é reali-
zada com a corrente contínua ori-
ginada pela pilha utilizada. Sen-
do que a pilha sofre forte exigên-
cia na faixa de medição “x 1
Ω ”, a
medição deve ser de curta dura-
ção.
•
Só efetuar medições em elemen-
tos livres de tensão, já que tensões
alheias distorcem os resultados
das medições.
• No caso de medições de resistên-
cia mais demoradas e após a pas-
sagem para outras faixas de me-
dição, verificar a posição final 0
Ω
e ajusta-la se for necessário.
3.6 Medição de redução e de
amplificação
V A Ω
~
COM
• Nas técnicas da comunicação, a
amplificação ou a redução de um
sinal é designada em decibéis
como o logaritmo da relação en-
tre uma tensão medida e uma ten-
são de referência. Valores positi-
vos correspondem a uma amplifi-
cação e negativos a uma redução.
A tensão de referência do multí-
metro é 0,775 V (= 1 mW em
600
Ω
). Com esta tensão é gerada
uma tensão de 0 dB.
•
Por meio do comutador rotativo (1)
selecionar a faixa de medição cor-
respondente “600,..., 10 V AC”.
•
Conectar o multímetro e ler o va-
lor na escala dB.
•
Já que a escala sу й válida para a
faixa de medição de 10 V , nas
outras faixas de medição deve-se
adicionar uma constante ao valor
registrado:
Faixas de medição Constante
30 V 10 dB
100 V 20 dB
300 VB 30 dB
600 V 36 dB
4 Manutenção
4.1 Limpeza
• Limpar o multímetro só com um
pincel ou com um pano suave.
Caso ocorra uma carga estática da
janela de visualização, esta pode
ser eliminada com um pano úmi-
do ou um produto anti-estático
