27

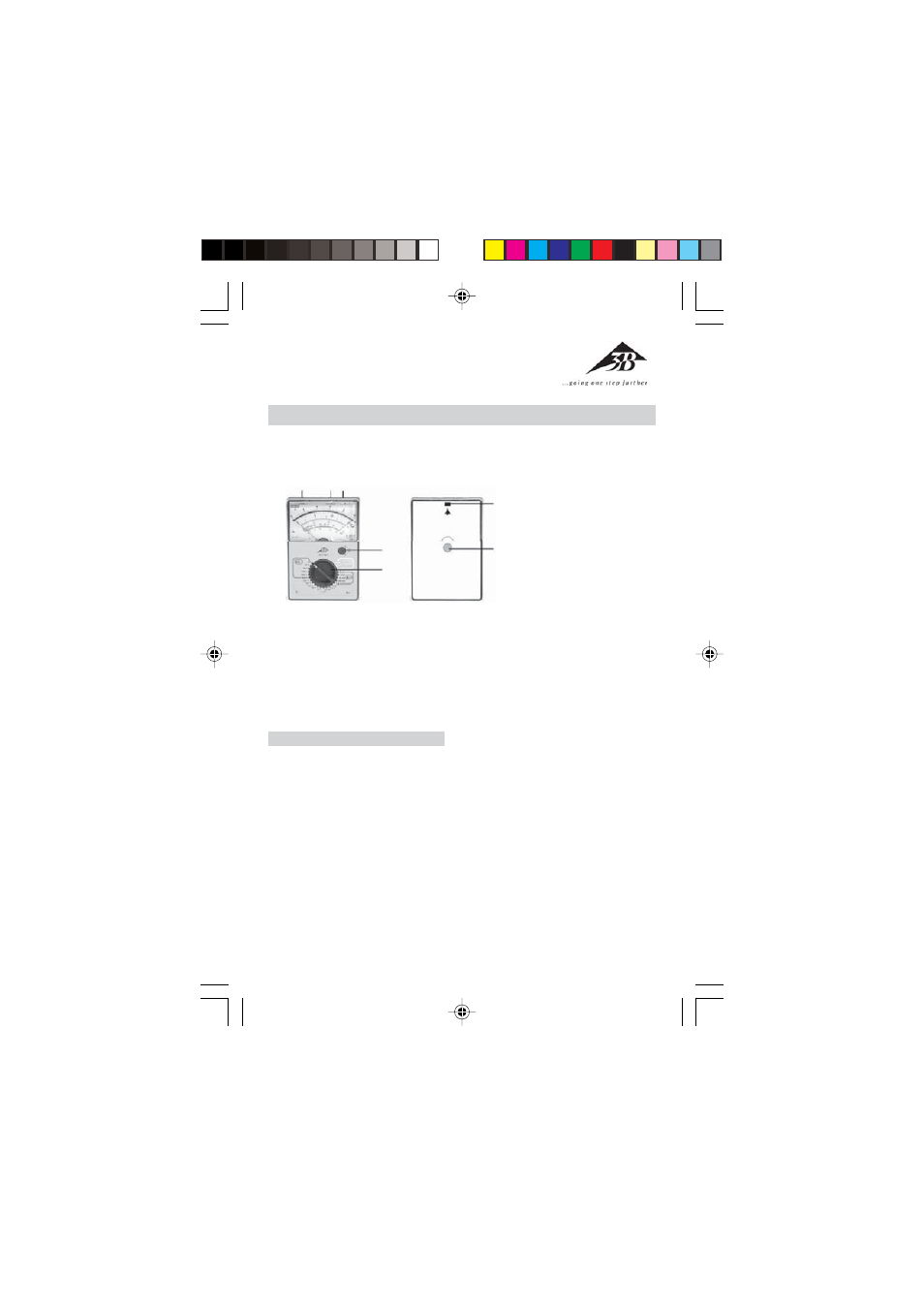

U17451 Multímetro análogo
1 Comutador rotativo para a
seleção da faixa de medição
2 Botão rotativo para o ajuste
da posição final 0 Ω
3 Conexão para a medição da
tensão
4 Conexão para a medição da
corrente e da resistência
5 Conexão para a massa
6 Parafuso de ajuste para a
regulagem do ponto zero
7 Botão para trancar a
armação
Manual de instruções
10/04 MC/ALF
1
2
3 4 5
6
7
Aparelho de medição de mão para
a medição de tensão, corrente, re-
sistência, assim como amplificação
e redução em, por exemplo, cadeias
de quatro pólos.
1. Indicações de segurança
•
Antes de utilizar o multímetro aná-
logo, deve-se ler o manual de ins-
truções com cuidado e integral-
mente, seguindo as indicações em
todos os pontos.
•
A segurança do multímetro e do
utilizador está garantida em caso
de utilização conforme às normas.
Não manipule o aparelho de for-
ma inadequada ou descuidada.
•
O aparelho só pode ser utilizado
por pessoas que sejam conscien-
tes dos riscos ao tocar o aparelho
(com tensões com valor efetivo de
até mais de 30 V) e que possam
tomar as precauções de seguran-
ça correspondentes. Entre outros,
estão incluídas descargas inespe-
radas de tensão, como por exem-
plo com aparelhos defeituosos ou
condensadores carregados.
• Durante as medições de tensão e
de corrente, a tensão nominal en-
tre a fase e o condutor neutro não
deve superar 300 V, conforme CAT
II (em circuitos que se encontram
diretamente conectados com a
rede elétrica) e CAT III (na instala-
ção do prédio).
•
O multímetro análogo não deve
ser utilizado para medições em
circuitos com descarga por efeito
Corona (alta tensão).
