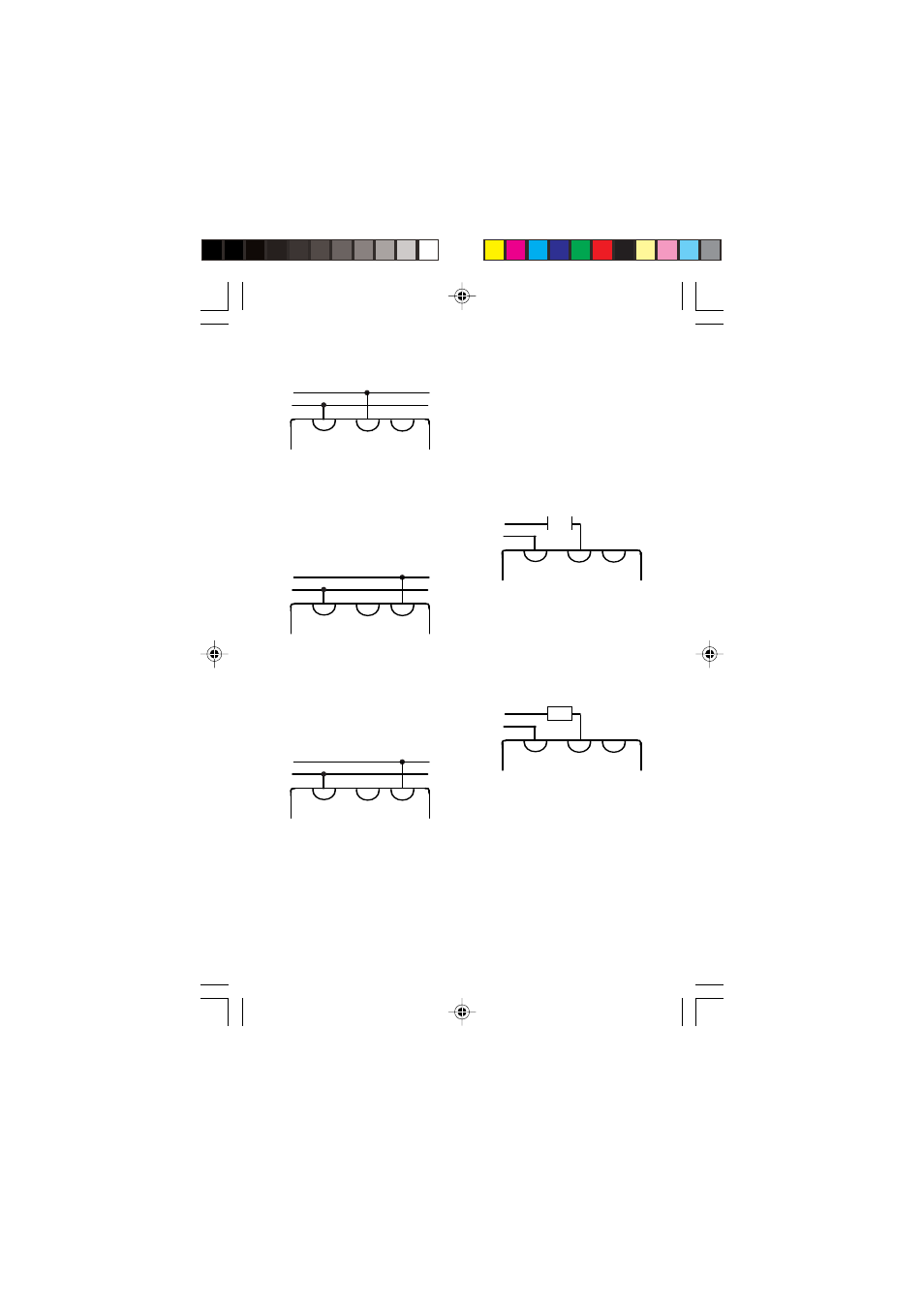

3.3 Medición de tensión
3.3.1 Tensión continua de hasta
100 mV
V A Ω
_
+
COM
•
Llevar el conmutador giratorio (1)
al rango de medición "50 µA, 100
mV”.
•
Conectar el multímetro y leer el
valor en la escala V, A DC.
3.3.2 Tensión continua de hasta
600 V
V A Ω
_
+
COM
• Por medio del conmutador girato-
rio (1), seleccionar el correspon-
diente rango de medida «600,...1
V DC».
•
Conectar el multímetro y leer el
valor en la escala V, A DC.
3.3.3 Tensión alterna de hasta 600 V
V A Ω
~
COM
•
Por medio del conmutador girato-
rio (1), seleccionar el correspon-
diente rango de medida
«600,..0,10 V AC».
• Conectar el multímetro y leer el
valor en la escala V, A AC.
3.4 Medición de corriente
•
Para todas las mediciones de co-
rriente, el multímetro se debe co-
nectar en serie con la carga en el
conductor que tenga el menor
potencial contra tierra.
•
Las mediciones, dentro de un ran-
go de 3 A, no se deben llevar a cabo
durante un lapso mayor a 1 minu-
to.
3.4.1 Corriente continua de hasta 1 A
_
+
V A Ω COM
• Por medio del conmutador girato-
rio (1), seleccionar el correspon-
diente rango de medida «1 A,...
50 µA DC».
• Conectar el multímetro y leer el
valor en la escala V, A DC.
3.4.2 Corriente alterna de hasta 3 A
V A Ω
~
COM
•
Por medio del conmutador girato-
rio (1), seleccionar el correspon-
diente rango de medida «3 A,... 50
mA AC».
• Conectar el multímetro y leer el
valor en la escala V, A AC.
