19
• Con l’interruttore rotante (1) sele-
zionare il range di misura corri-
spondente “600,...,1 V DC”.
•
Collegare il multimetro e leggere
il valore sulla scala V, A DC.

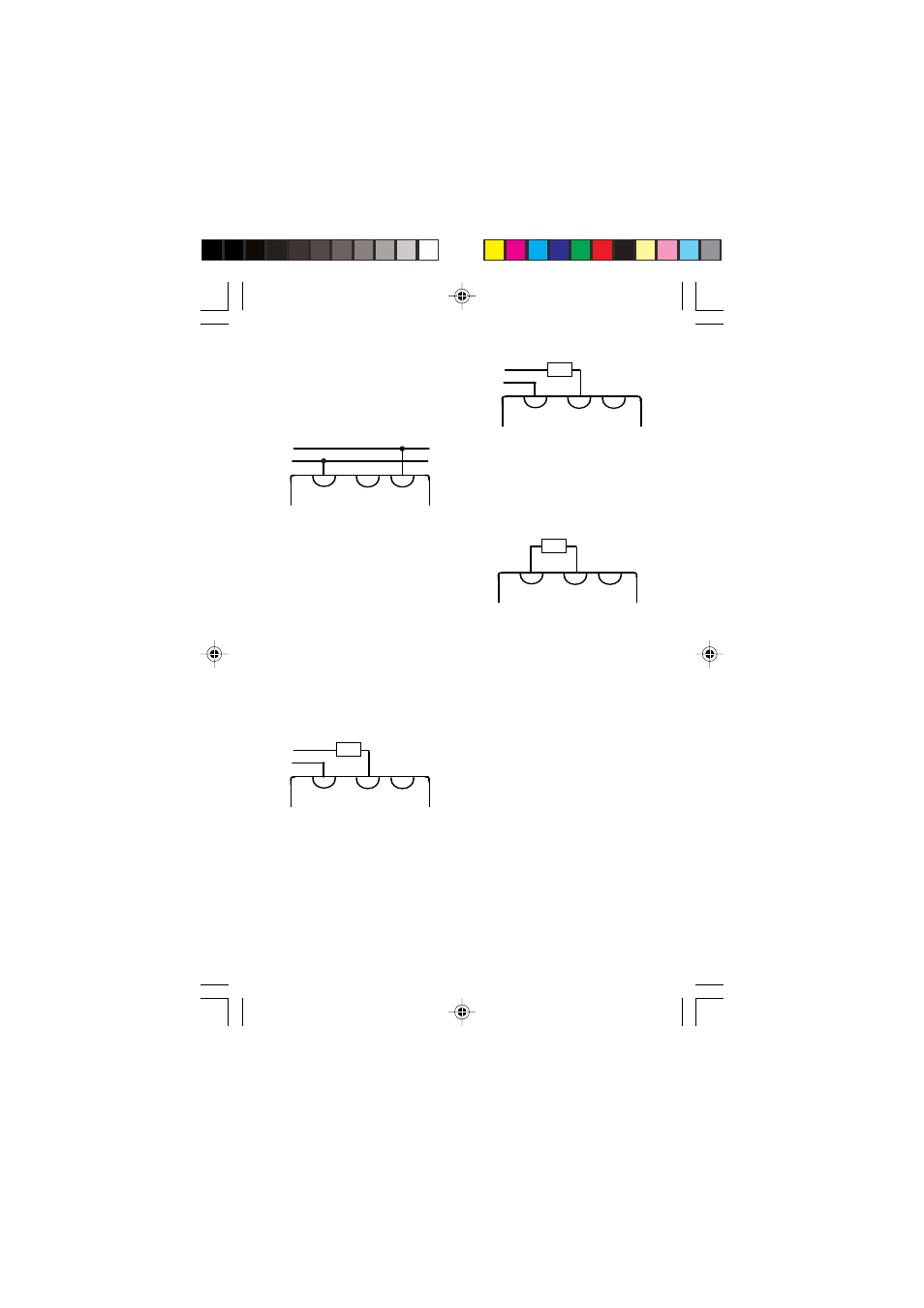

3.3.3 Tensione alternata fino a 600 V
V A Ω
~
COM
• Con l’interruttore rotante (1) sele-
zionare il range di misura corri-
spondente “600,...,10 V AC”.
•
Collegare il multimetro e leggere
il valore sulla scala V, A AC.
3.4 Misurazione di corrente
• Durante le misurazioni di corren-
te, collegare il multimetro in se-
rie con l’utenza nella linea che
presenta il potenziale a terra più
ridotto.
•
Evitare di protrarre le misurazioni
nel range 3 A per più di 1 minuto.
3.4.1 Corrente continua fino a 1 A
_
+
V A Ω COM
• Con l’interruttore rotante (1) sele-
zionare il range di misura corri-
spondente “1 A,...,50 µA DC”.
• Collegare il multimetro e leggere
il valore sulla scala V, A, DC.
3.4.2 Corrente alternata fino a 3 A
V A Ω
~
COM
•
Con l’interruttore rotante (1) sele-
zionare il range di misura corri-
spondente “3 A,...,3 mA AC”.
•
Collegare il multimetro e leggere
il valore sulla scala V, A, AC.
3.5 Misurazione di resistenza
_
+
V A Ω COM
• Con l’interruttore rotante (1) sele-
zionare il range di misura corri-
spondente “x 100
Ω ,..., x 1 Ω ”.
•
Collegare il multimetro e leggere
il valore sulla scala
Ω .
•
In caso di misurazioni su semicon-
duttori, utilizzare gli attacchi se-
guenti: polo positivo su “COM” e
polo negativo su “
100mV
50 µ A A,
Ω
”.
• La misurazione della resistenza
viene eseguita con la corrente con-
tinua fornita dalla batteria utiliz-
zata. Poiché la batteria è molto
sollecitata durante la misurazione
nel range “x 1
Ω
”, si consiglia di
effettuare l’operazione nel più bre-
ve tempo possibile.
•
Misurare solo elementi isolati,
poiché tensioni esterne possono
alterare i valori misurati.
