14
• Réglez le sélecteur (1) sur la plage
« 50 µA, 100 mV ».
• Branchez le multimètre et lisez la
valeur sur la graduation V, A DC.

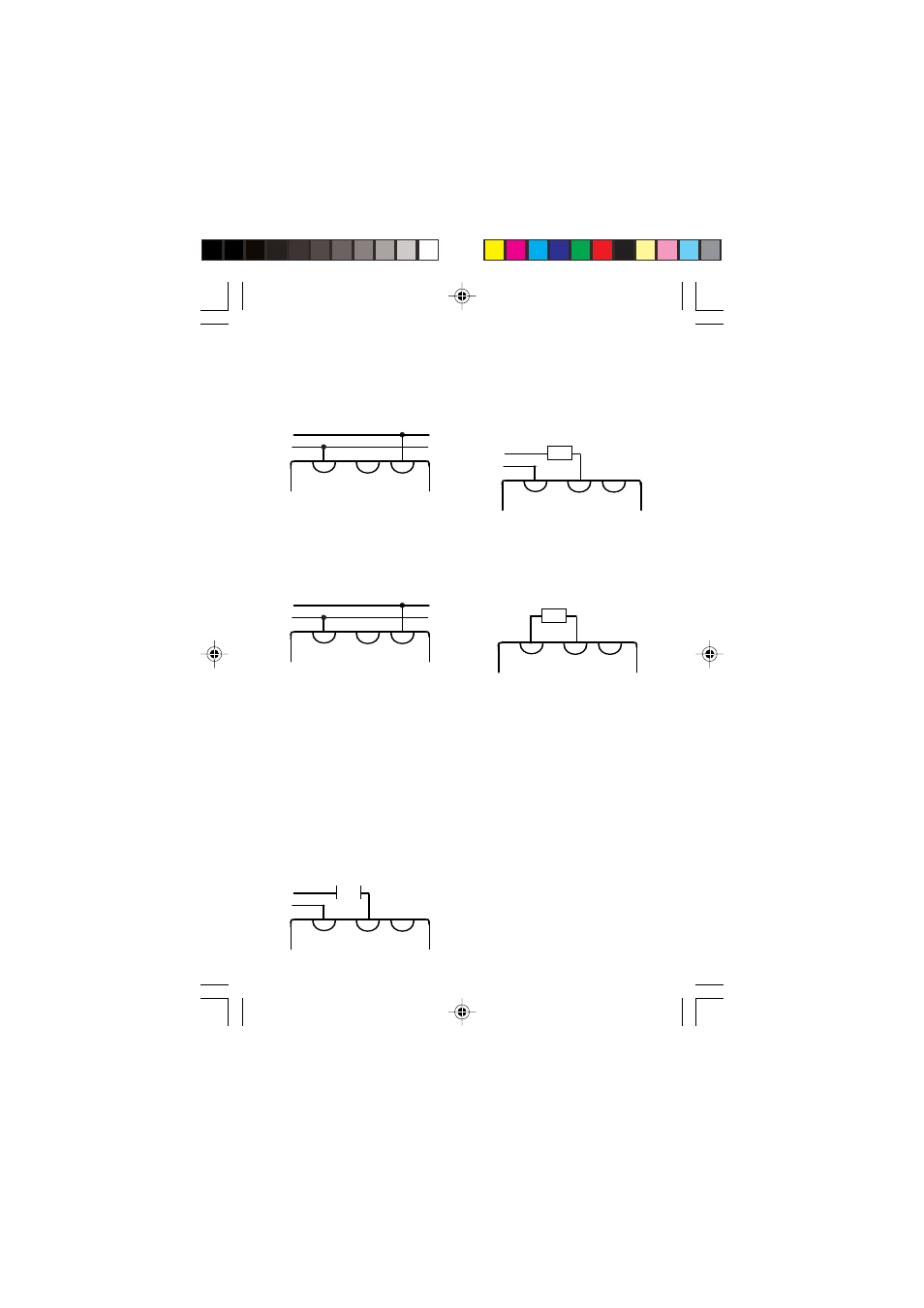

3.3.2 Tension continue jusqu’à 600 V
V A Ω
_
+
COM
•
Avec le sélecteur (1), choisissez la
plage de mesure « 600,...,1 V DC ».
•
Branchez le multimètre et lisez la
valeur sur la graduation V, A DC.
3.3.3 Tension alternative jusqu’à
600 V
V A Ω
~
COM
• Avec le sélecteur (1), choisissez la
plage de mesure « 600,...,10 V AC ».
•
Branchez le multimètre et lisez la
valeur sur la graduation V, A AC.
3.4 Mesure de courant
•
Lors de toutes les mesures de cou-
rant, montez le multimètre en sé-
rie avec le consommateur de la li-
gne qui présente le plus faible
potentiel contre la terre.
•
Les mesures dans la plage 3 A ne
doivent pas durer plus de 1 min.
3.4.1 Courant continu jusqu’à 1 A
_
+
V A Ω COM
• Avec le sélecteur (1), choisissez la
plage de mesure « 1 A,...,50 µA
DC ».
•
Branchez le multimètre et lisez la
valeur sur la graduation V, A, DC.
3.4.2 Courant alternatif jusqu’à 3 A
V A Ω
~
COM
• Avec le sélecteur (1), choisissez la
plage de mesure « 3 A,...,3 mA AC ».
• Branchez le multimètre et lisez la
valeur sur la graduation V, A, AC.
3.5 Mesure de résistance
_
+
V A Ω COM
•
Avec le sélecteur (1), choisissez la
plage de mesure « x 100
Ω
,..., x 1
Ω
».
•
Branchez le multimètre et lisez la
valeur sur la graduation
Ω .
•
Pour la mesure de semiconduc-
teurs, utilisez les connexions sui-
vantes : pôle positif à « COM » et
pôle négatif «
100mV
50 µ A A, Ω ».
•
La résistance est mesurée avec la
tension continue provenant de la
batterie. Comme la batterie est
fortement sollicitée lors de la me-
sure dans la plage « x 1
Ω », la
mesure ne doit être que de courte
durée.
•
Ne mesurez que des éléments hors
tension, car des tensions externes
faussent les valeurs mesurées.
