26 sur 27 PUBLIÉ LE : 08-13-09 FEUILLE n o : 056-9023-7 09-10-12
Français

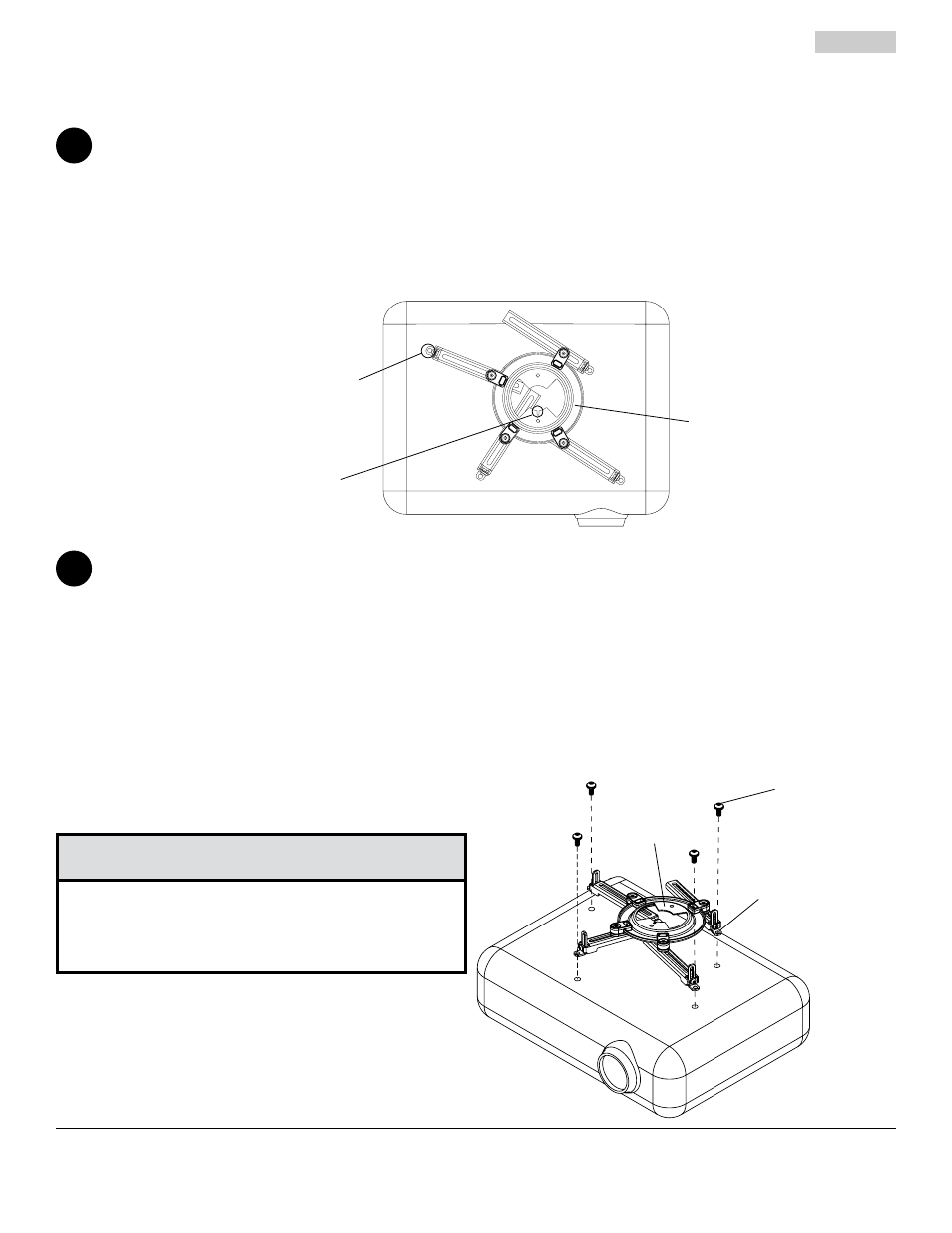

Placez le projecteur à l’envers. Repérez la plaque d’adaptation ( D), encoche tournée vers l’avant, aussi près que
possible du centre de gravité du projecteur, sans recouvrir les trous de montage. Desserrez les rails, et s’il n’y a
que trois trous de montage, enlevez le quatrième rail. En utilisant un rail par trou de fixation, placez les pattes des
rails sur les trous de fixation comme illustré ci-dessous. IMPORTANT : Si le projecteur ne dispose pas d’au moins
trois trous de fixation, n’utilisez pas cette plaque d’adaptation.
REMARQUE : Certains projecteurs sont munis de pieds amovibles et l’insert fileté correspondant peut servir de
trou de fixation.
REMARQUE : Une fois les rails en place, serrez les fixations.
REMARQUE : Il se peut que le projecteur que vous installez ne ressemble pas tout à fait à celui qui est illustré ci-
dessous.
Fixez la plaque d’adaptation ( D) au projecteur à l’aide d’une vis (E, F, G, ou H) pour chaque rail, comme
indiqué ci-dessous. Serrez toutes les vis, tout en maintenant le centre de gravité. Veillez à ce que la plaque
d’adaptation ( D) soit droite. Réglez les pattes des rails afin de maintenir la plaque d’adaptation à l’horizontale.
Serrez toutes les vis à l’aide d’une clé hexagonale de sécurité de 4 mm ( O) ou la clé fournie avec le support de
projecteur, tout en maintenant le centre de gravité. Si vous utilisez des vis M3, serrez celles-ci à l’aide d’une
clé hexagonale de sécurité de 2 mm ( I).
REMARQUE : Le montage des projecteurs nécessitera des vis de tailles différentes. Combinez les vis (E, F,
G, ou H) et un réglage des pattes approprié afin de bien caler les rails de la plaque d’adaptation (D) contre le
projecteur.
IMPORTANT : Afin d’insérer correctement les filetages dans les trous de fixation, vous devez serrer la vis d’au
moins trois tours complets.
REMARQUE : Si vous utilisez la vis (E), placez la rondelle (J) entre la vis (E) et la patte du rail.
PATTE DU RAIL • Il incombe à l’installateur de s’assurer que le
projecteur est correctement ventilé. Les pattes des
rails servent à soulever le support de la surface du
projecteur.
MISE EN GARDE
E, F, G,
ou H
4
5
Fixation de la plaque d’adaptation au projecteur
TROU DE FIXATION
PROJECTEUR GÉNÉRIQUE
L’ENCOCHE INDIQUE
L’AVANT DU PROJECTEUR
D
D
