15 de 27 PUBLICADO: 08-13-09 HOJA #: 056-9023-7 09-10-12
Español

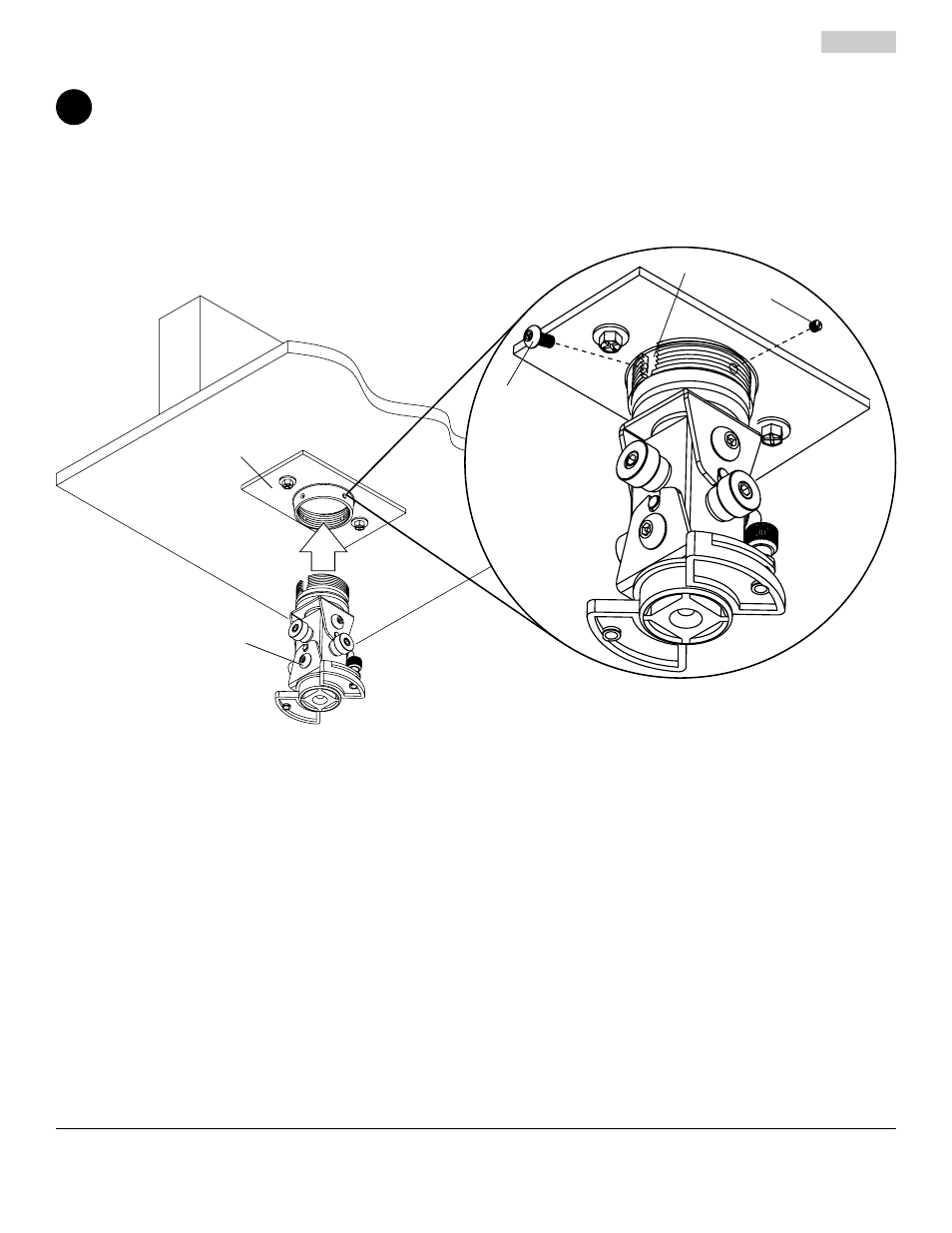

Enrosque la unidad del soporte para proyectores ( A), a mano, en la placa de techo (B), como se muestra en la
figura 2.1. Alinee la muesca de la unidad del soporte para proyectores con uno de los cuatros agujeros de la placa
de techo ( B) y fíjela con un tornillo pasador de cabeza hueca de M5 x 10 mm (K) utilizando una llave allen (O),
como se muestra en el detalle 1.
NOTA: El tornillo de fijación de cabeza ranurada (N) se utiliza para que trabe contra las roscas de la unidad del
soporte para proyectores ( A) para evitar que se mueva más de lo necesario. No apriete el tornillo en exceso;
apretarlo en exceso dañará las roscas y hará que sea difícil separar la unidad del soporte para proyectores de la
placa de techo.
Instalación a ras del montante
2
fig. 2.1
B
K
N
A
MUESCA
DETALLE 1
