16 de 27 PUBLICADO: 08-13-09 HOJA #: 056-9023-7 09-10-12
Español
Instalación de las columnas de extensión
Enrosque la columna de extensión, a mano, en la
placa de techo ( B). Alinee la muesca de la columna
de extensión con uno de los cuatros agujeros de la
placa de techo ( B) y fíjela con un tornillo pasador
de cabeza hueca de M5 x 10 mm ( K) utilizando una
llave allen ( O), como se muestra en el detalle 2.
Enrosque el conector para columnas ( C), a mano,
en la columna de extensión. Alinee la muesca de
la columna de extensión con uno de los agujeros
superiores del conector para columnas ( C). Inserte
y apriete un tornillo pasador de cabeza hueca de
10-32 x 3/8" ( P) por el conector para columnas (C)
en la ranura de la columna de extensión utilizando
una llave allen de seguridad de 4 mm ( O), como se
muestra en el detalle 3.
Enrosque la unidad del soporte para proyectores
( A), a mano, en el conector para columnas (C).
Alinee la muesca de la unidad del soporte para
proyectores ( A) con uno de los agujeros inferiores
del conector para columnas ( C). Inserte y apriete un
tornillo pasador de cabeza hueca de 10-32 x 3/8" ( P)
por el conector para columnas ( C) en la unidad del
soporte para proyectores utilizando una llave allen
de seguridad de 4 mm ( O), como se muestra en el
detalle 4.
NOTA: Los tornillos de fijación de cabeza ranurada
( N) se utilizan para que traben contra las roscas de
cada vigueta conectora para evitar que se muevan
más de lo necesario. No apriete los tornillos en
exceso. Apretarlos en exceso dañará las roscas y
hará que sea difícil separar las piezas.
3

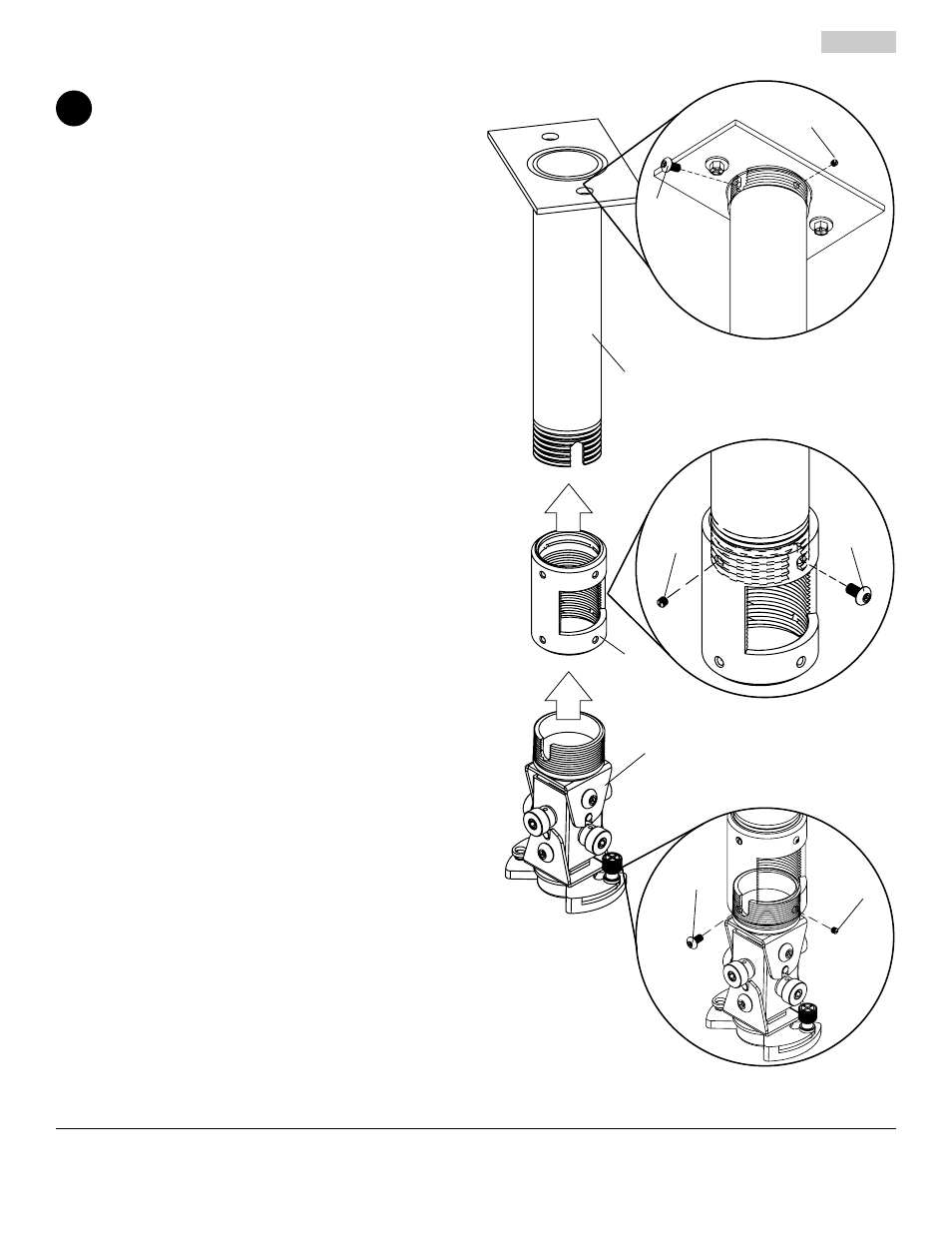

fig. 3.1
DETALLE 2
DETALLE 3
DETALLE 4
P
N
N
P
C
A
COLUMNA DE EXTEN-
SIóN (NO INCLUIDA)
(UL CLASIFICADOS EXT O
ADJ SERIE)
K
N
