24 sur 27 PUBLIÉ LE : 08-13-09 FEUILLE n o : 056-9023-7 09-10-12
Français

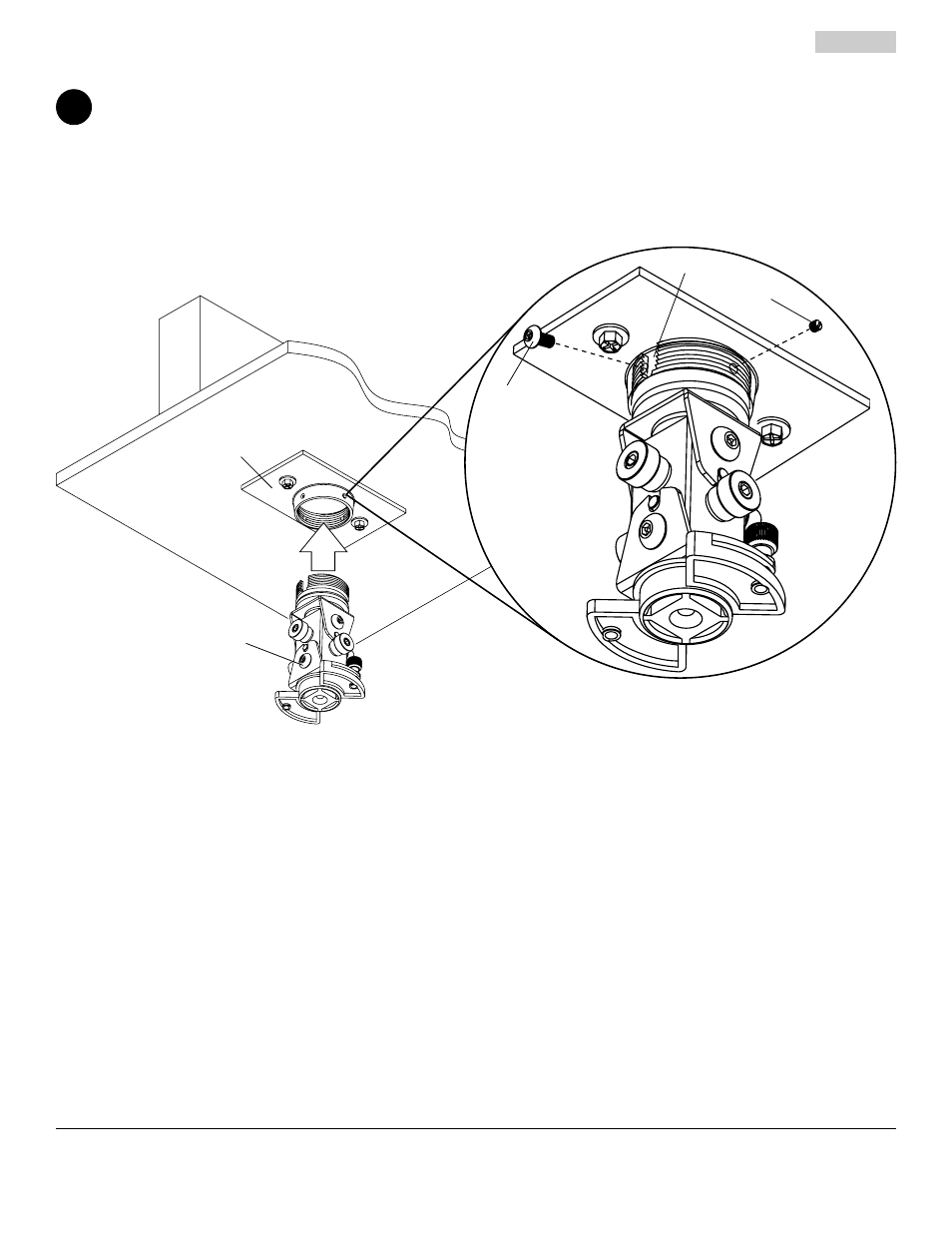

Vissez à la main l’assemblage du support de projecteur ( A) à la plaque de plafond (B) comme illustré à la figure
2.1. Alignez l'encoche du support de projecteur avec un des quatre trous de la plaque de plafond ( B) et fixez-le
avec une vis à tête creuse M5 x 10 mm ( K) à l'aide d'une clé hexagonale (O) comme illustré dans le dessin de
détail 1.
REMARQUE : Une vis de calage (N) doit être calée contre le filetage du support de projecteur pour empêcher tout
mouvement excessif du support de projecteur ( A). Ne serrez pas trop les vis, car cela pourrait endommager le
filetage et rendre difficile le démontage du support de projecteur et de la plaque de plafond.
Montage encastré
2
fig. 2.1
DéTAIL 1
B
K
N
A
ENCOCHE
