Español

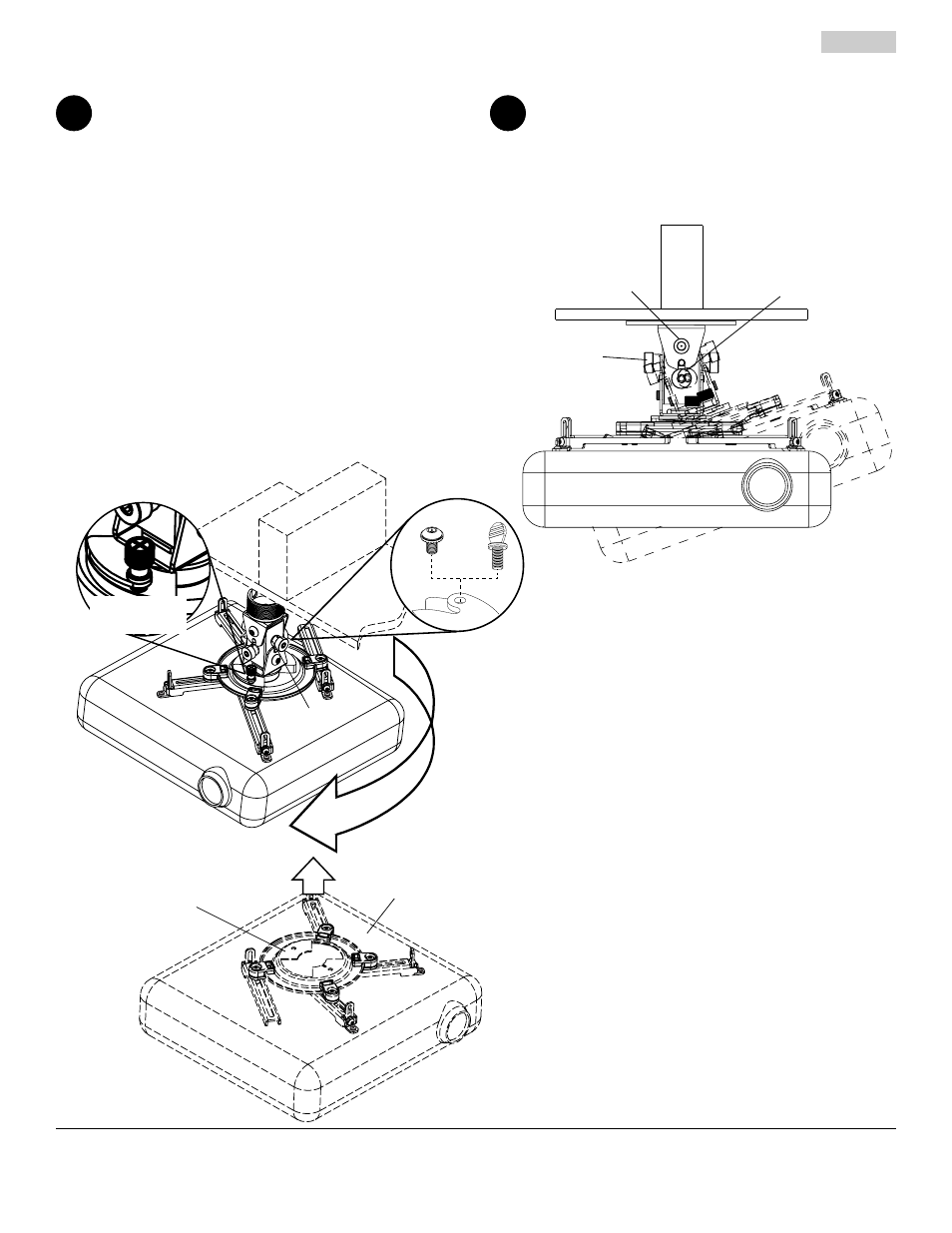

Fijar la placa adaptadora al soporte para proyectores
Fije el proyector, con la placa adaptadora ( D), a la
unidad del soporte para proyectores ( A) insertando
la unidad del soporte en la placa adaptadora y
enroscándolo hasta que la placa adaptadora no gire
más. El tornillo imperdible accionado por resorte
se debe alinear con el agujero correspondiente de
la placa adaptadora. Empuje el tornillo imperdible
accionado por resorte hacia abajo y apriételo para
fijar la placa adaptadora a la unidad del soporte.
Si no va a utilizar la función de seguridad opcional,
apriete un tornillo de mariposa ( L) en el agujero
opuesto al tornillo imperdible accionado por resorte.
OPCIONAL: Para utilizar la función de seguridad de
Armor Lock™, inserte un tornillo pasador de cabeza
hueca con arandela dentada de 10-32 x 3/8" ( M) en
el agujero opuesto al tornillo imperdible accionado
por resorte. Apriete el tornillo usando una llave allen
de seguridad de 4 mm ( O). Así evitará que se pueda
quitar el proyector.
Utilice las perillas para ajustar la rotación y
la inclinación de la unidad del soporte para
proyectores. Mandos también se puede configurar
con Llaves Allen ( O,T).
Apriete el tornillo pasador de cabeza hueca con una
llave allen ( O) para bloquear de balanceo y posición
de las palas.
6 7
1
TORNILLO
IMPERDIBLE
D
A
2
PROyECTOR
PERILLA DE
AJUSTE DE LA
ROTACIóN
PERILLA DE
AJUSTE DE LA
INCLINACIóN
TORNILLO
PASADOR DE
CABEZA HUECA
L M
