6
 R20 : 470 (4 - 7 - 1 - B - 9)
 R21 : 470 (4 - 7 - 1 - B - 9)
 R22 : 220 (2 - 2 - 1 - B - 9)
 R27 : 120 (1 - 2 - 1 - B - 9)
 R1 : 10K (1 - 0 - 3 - B)
 R2 : 10K (1 - 0 - 3 - B)
 R3 : 10K (1 - 0 - 3 - B)
 R4 : 10K (1 - 0 - 3 - B)
 R5 : 10K (1 - 0 - 3 - B)
 R6 : 10K (1 - 0 - 3 - B)
 R7 : 10K (1 - 0 - 3 - B)
 R8 : 10K (1 - 0 - 3 - B)
 R9 : 10K (1 - 0 - 3 - B)
 R10 : 10K (1 - 0 - 3 - B)
 R11 : 10K (1 - 0 - 3 - B)
 R12 : 100K (1 - 0 - 4 - B)
 R13 : 1K5 (1 - 5 - 2 - B)
 R14 : 1K5 (1 - 5 - 2 - B)
 R15 : 1K5 (1 - 5 - 2 - B)
 R16 : 1K5 (1 - 5 - 2 - B)
 R17 : 2K2 (2 - 2 - 2 - B)
 R18 : 1M (1 - 0 - 5 - B)
 R19 : 330 (3 - 3 - 1 - B)
3. Resistors
R...
 IC1 : 8p
 IC2 : 18p
 IC3 : 6p
 IC4 : 6p
5. IC sockets, Watch the
position of the notch!

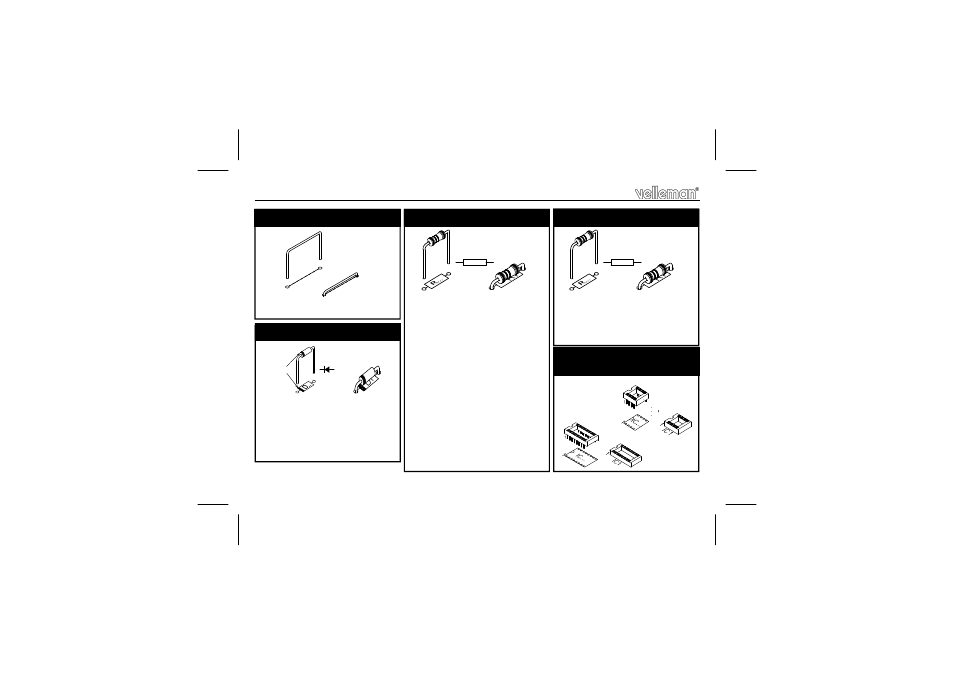

Construction
 J : 6x
1. Jumper wires
 D1 : 1N4007
 D2 : 1N4007
 D3 : 1N4007
 D4 : 1N4007
 D5 : 1N4007
 D6 : 1N4007
2. Diodes. Watch the polarity !
D...
CATHODE
4. Metal film resistors
R...
