ASRock Z87 Extreme4 - Manual (Page 93)

91
Ру
сский
Z87 Extreme4

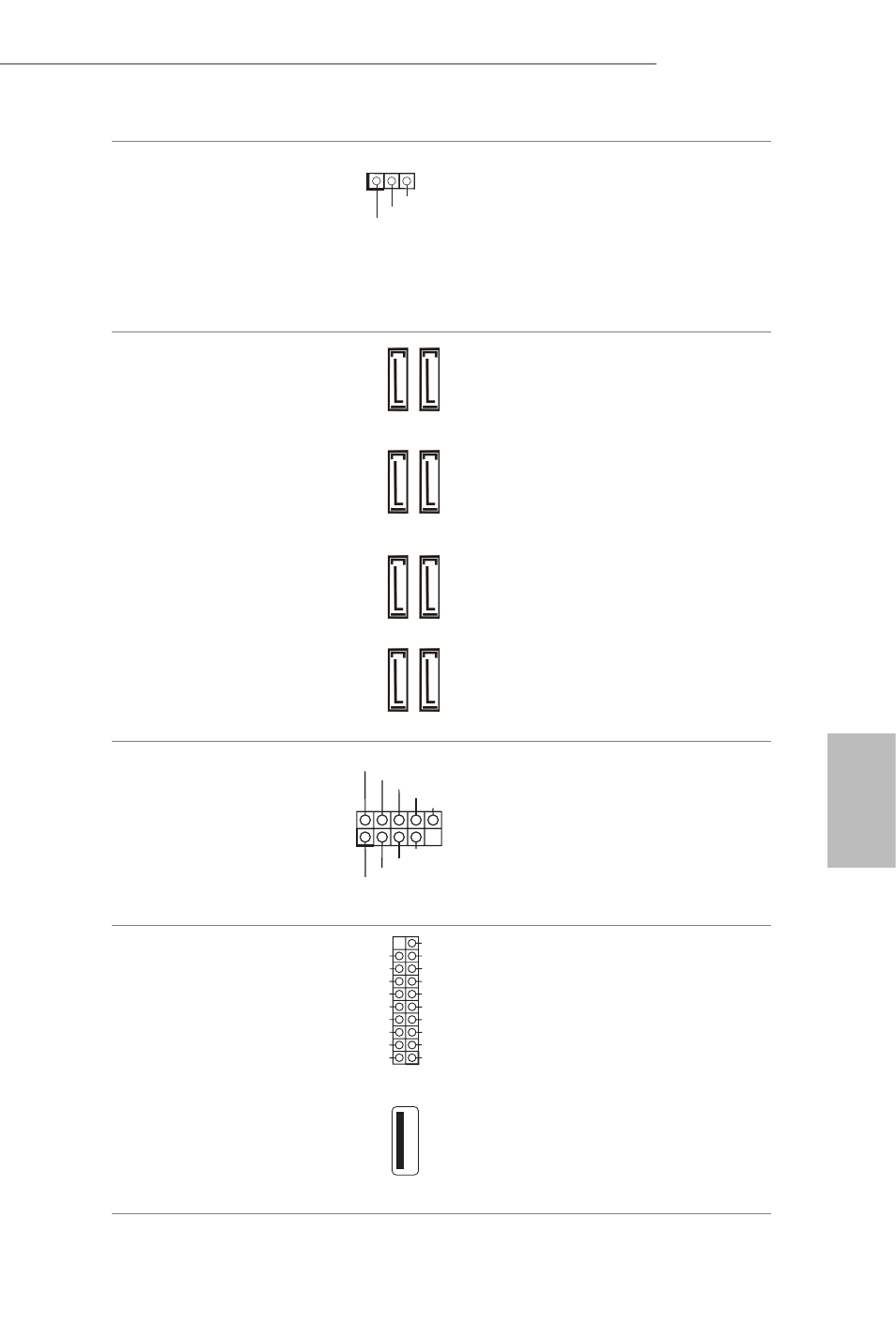

Колодка светодиодного
индикатора питания
(3-контактная, PLED1)
(См. стр. 1, № 21) Подключите
светодиодный индикатор
питания корпуса к
этой колодке, чтобы
обеспечить индикацию
состояния питания
системы.
Разъемы Serial ATA3
(SATA3_0_1:
См. стр.1, № 12)
(SATA3_2_3:
См. стр. 1, № 13)
(SATA3_4_5:
См. стр. 1, № 14)
(SATA3_A0_A1:
см. стр.1, № 11)
Эти шесть восемь SATA3
предназначены для
подключения кабелей
SATA внутренних
запоминающих устройств
для передачи данных со
скоростью до 6,0 Гб/с.
Если на задней панели
ввода-вывода подключен
порт eSATA, внутренний
SATA3_A0 не работает.
Чтобы минимизировать
время загрузки,
используйте порты Intel®
Z87 SATA (SATA3_0)
для самозагружаемых
устройств.
Колодки USB 2.0.
(9-контактная, USB2_3)
(См. стр. 1, № 23)
(9-контактная, USB4_5)
(См. стр. 1, № 24)
(9-контактная, USB6_7)
(См. стр. 1, № 25)
Кроме двух портов USB
2.0 на панели ввода-
вывода на материнской
плате также есть три
колодки. Каждая
колодка USB 2.0 может
поддерживать два порта.
Колодки USB 3.0.
(19-контактная, USB3_4_5)
(См. стр. 1, № 8)
(19-контактная,USB3_6_7)
(См. стр. 1, № 9)
(USB3_8)
(См. стр. 1, № 10)
Кроме четырех портов
USB 3.0 на панели ввода-
вывода на материнской
плате также есть
одна колодка. Каждая
колодка USB 3.0 может
поддерживать два порта.
1
PLED+
PLED+
PLED-
SA
TA3_0_1
SA
TA3_4_5
SA
TA3_2_3
SA
TA3_A0_A1
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
1
IntA_PB_D+
Dummy
IntA_PB_D-
GND
IntA_PB_SSTX+
GND
IntA_PB_SSTX-
IntA_PB_SSRX+
IntA_PB_SSRX-
Vbus Vbus
Vbus
IntA_PA_SSRX-
IntA_PA_SSRX+
GND
IntA_PA_SSTX-
IntA_PA_SSTX+
GND
IntA_PA_D-
IntA_PA_D+
