183
Bahasa I
ndonesia
Z87 Extreme4

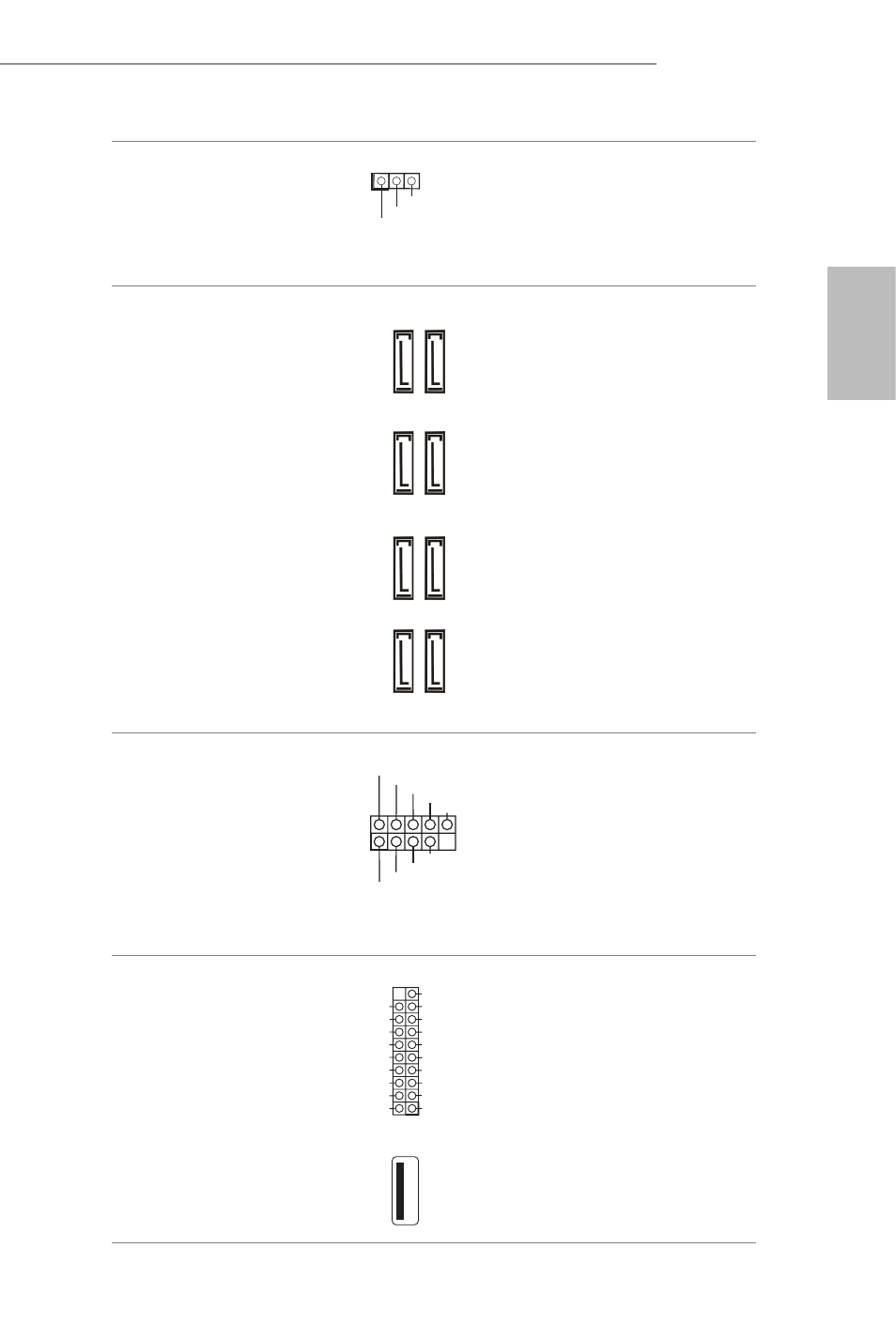

Header LED Daya
(PLED1 3-pin)
(lihat hal. 1, No. 21) Sambungkan LED daya
chassis ke header ini untuk
menunjukkan status daya
sistem.
Konektor Serial ATA3
(SATA3_0_1:
lihat hal. 1, No. 12)
(SATA3_2_3:
lihat hal. 1, No. 13)
(SATA3_4_5:
lihat hal. 1, No. 14)
(SATA3_A0_A1:
lihat hal. 1, No. 11) Kedelapan konektor
SATA3 ini mendukung
kabel data SATA untuk
perangkat penyimpanan
internal dengan kecepatan
transfer data hingga 6,0
Gb/s. Jika port eSATA
pada I/O belakang telah
tersambung, maka SATA3_
A0 internal tidak akan
berfungsi.
Untuk meminimalkan
waktu boot, gunakan
port Intel® Z87 SATA
(SATA3_0) untuk
perangkat Anda yang
dapat di-boot.
Header USB 2.0
(USB2_3 9-pin)
(lihat hal. 1, No. 23)
(USB4_5 9-pin)
(lihat hal. 1, No. 24)
(USB6_7 9-pin)
(lihat hal. 1, No. 25) Selain dua port USB
2.0 pada panel I/O,
terdapat tiga header pada
motherboard ini. Masing-
masing header USB 2.0
dapat mendukung dua
port.
Header USB 3.0
(USB3_4_5 19-pin)
(lihat hal. 1, No. 8)
(USB3_6_7 19-pin)
(lihat hal. 1, No. 9)
(USB3_8)
(lihat hal. 1, No. 10)
Selain empat port USB
3.0 pada panel I/O,
terdapat satu header pada
motherboard ini. Masing-
masing header USB 3.0
dapat mendukung dua
port.
1
PLED+
PLED+
PLED-
SA
TA3_0_1
SA
TA3_4_5
SA
TA3_2_3
SA
TA3_A0_A1
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
1
IntA_PB_D+
Dummy
IntA_PB_D-
GND
IntA_PB_SSTX+
GND
IntA_PB_SSTX-
IntA_PB_SSRX+
IntA_PB_SSRX-
Vbus Vbus
Vbus
IntA_PA_SSRX-
IntA_PA_SSRX+
GND
IntA_PA_SSTX-
IntA_PA_SSTX+
GND
IntA_PA_D-
IntA_PA_D+
