Z87 Extreme4

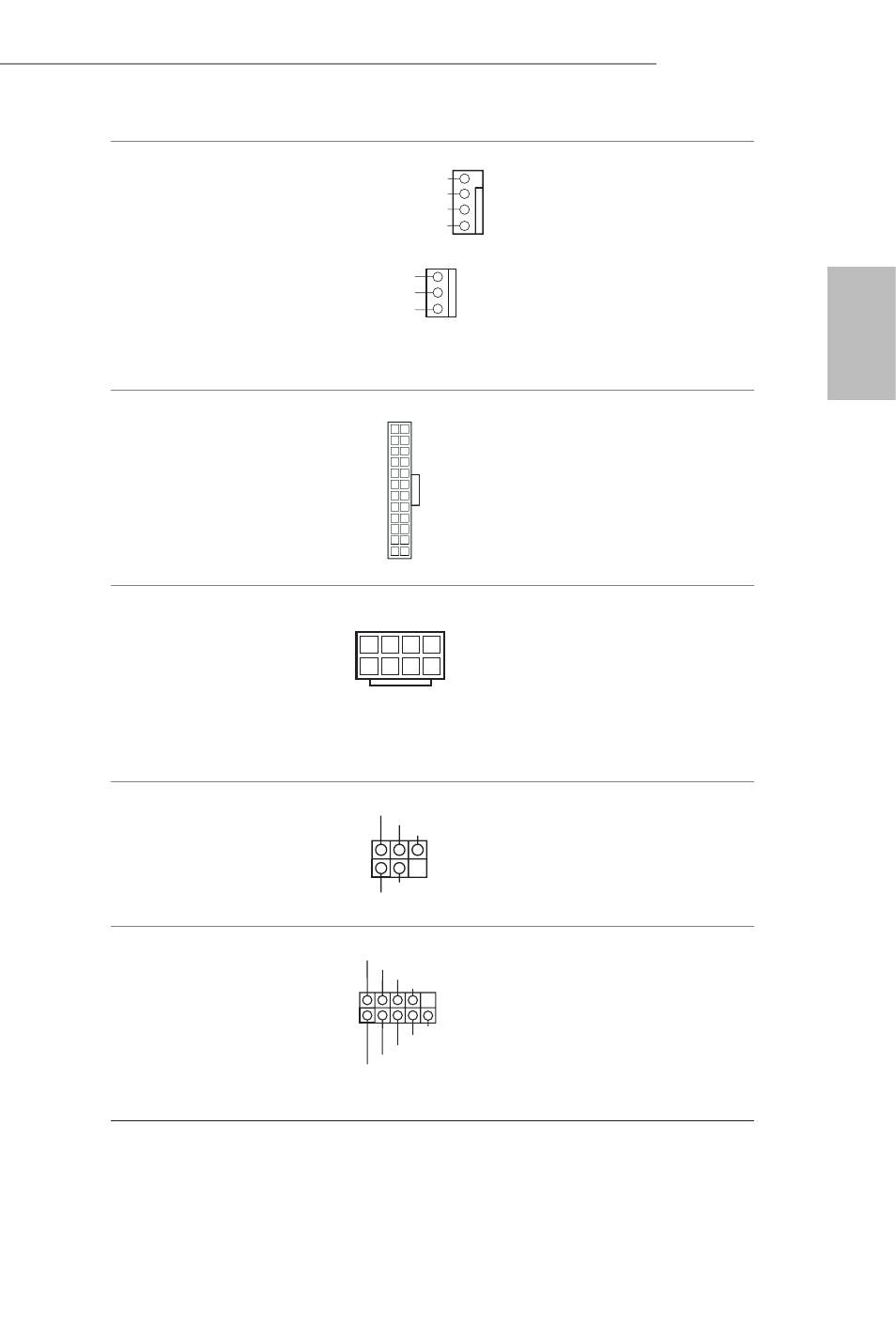

Konektor Kipas CPU
(CPU_FAN1 4-pin)
(lihat hal. 1, No. 3)
(CPU_FAN2 3-pin)
(lihat hal. 1, No. 4)
Motherboard ini
memberikan konektor
kipas CPU 4-Pin
(Kipas Hening). Jika
Anda berencana untuk
menyambungkan kipas
CPU 3-Pin, sambungkan
ke Pin 1-3.
Konektor Daya ATX
(ATXPWR1 24-pin)
(lihat hal. 1, No. 7) Motherboard ini
memberikan konektor
daya ATX 24-pin. Untuk
menggunakan catu daya
ATX 20-pin, pasang
bersama Pin 1 dan Pin 13.
Konektor Daya ATX 12V
(ATX12V1 8-pin)
(lihat hal. 1, No. 1) Motherboard ini
memberikan konektor
daya ATX 12V 8-pin.
Untuk menggunakan catu
daya ATX 4-pin, pasang
bersama Pin 1 dan Pin 5.
Header Modul Inframerah
(IR1 5-pin)
(lihat hal. 1, No. 28) Header ini mendukung modul
transmisi nirkabel opsional dan
menerima modul inframerah.
Header Port Seri
(COM1 9-pin)
(lihat hal. 1, No. 27) Header COM1 ini
mendukung modul port
seri.
GND
+ 12V
FAN_SPEED
GN D
+ 12V
FAN_SPEED
FAN_SPEED_CONTROL
1
2
3
4
1 4
5 8
12
1
24
13
GND
IRRX
DUMMY
+5VSB
IRTX
1
CCTS#1
RRTS#1
DDSR#1
DDTR#1
RRXD1
GND
TTXD1
DDCD#1
1
RRI#1
