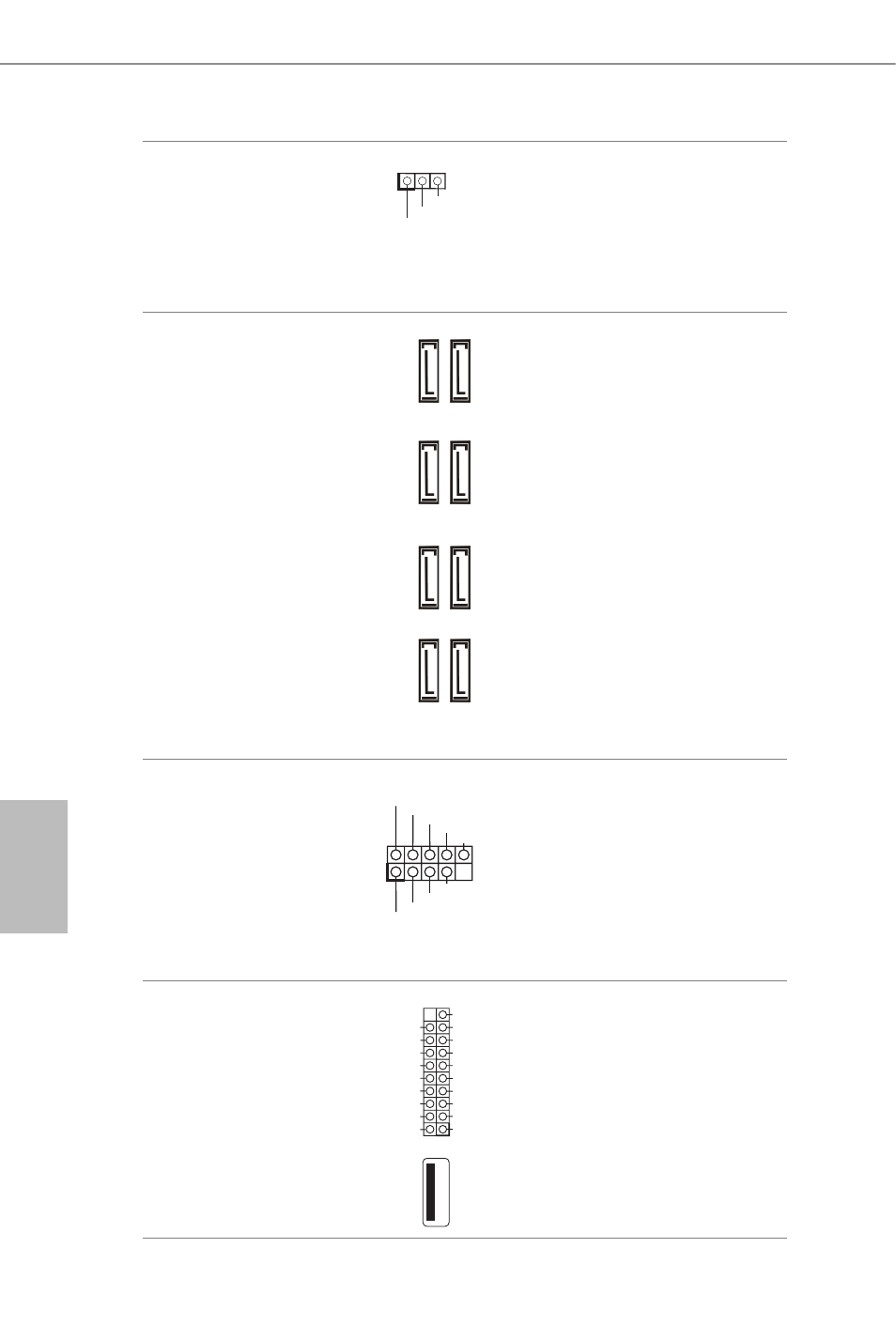

Cabezal de indicador LED
de alimentación
(PLED1 de 3 pines)
(consulte la pág.1, N.º 21) Conecte el indicador LED
de alimentación del chasis
a este cabezal para indicar
el estado de alimentación
del sistema.
Conectores Serie ATA3
(SATA3_0_1:
consulte la pág.1, N.º 12)
(SATA3_2_3:
consulte la pág.1, N.º 13)
(SATA3_4_5:
consulte la pág.1, N.º 14)
(SATA3_A0_A1:
consulte la pág.1, N.º 11) Estos ocho conectores
SATA3 son compatibles
con cables de datos SATA
para dispositivos de
almacenamiento interno
con una velocidad de
transferencia de datos de
hasta 6,0 Gb/s. Si se ha
conectado el puerto eSATA
en el panel trasero I/O,
no funcionará el puerto
interno SATA3_A0.
Para reducir el tiempo
de arranque, utilice
puertos SATA Z87 de
Intel® (SATA3_0) con sus
dispositivos de arranque.
Cabezales USB 2.0
(USB2_3 de 9 pines)
(consulte la pág.1, N.º 23)
(USB4_5 de 9 pines)
(consulte la pág.1, N.º 24)
(USB6_7 de 9 pines)
(consulte la pág.1, N.º 25) Además de dos puertos
USB 2.0 en el panel I/O,
esta placa base contiene
tres cabezales. Cada
cabezal USB 2.0 admite
dos puertos.
Cabezales USB 3.0
(USB3_4_5 de 19 pines)
(consulte la pág.1, N.º 8)
(USB3_6_7 de 19 pines)
(consulte la pág.1, N.º 9)
(USB3_8)
(consulte la pág.1, N.º 10)
Además de cuatro puertos
USB 3.0 en el panel I/O,
esta placa base contiene un
cabezal. Cada cabezal USB
3.0 admite dos puertos.
1
PLED+
PLED+
PLED-
SA
TA3_0_1
SA
TA3_4_5
SA
TA3_2_3
SA
TA3_A0_A1
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
1
IntA_PB_D+
Dummy
IntA_PB_D-
GND
IntA_PB_SSTX+
GND
IntA_PB_SSTX-
IntA_PB_SSRX+
IntA_PB_SSRX-
Vbus Vbus
Vbus
IntA_PA_SSRX-
IntA_PA_SSRX+
GND
IntA_PA_SSTX-
IntA_PA_SSTX+
GND
IntA_PA_D-
IntA_PA_D+
