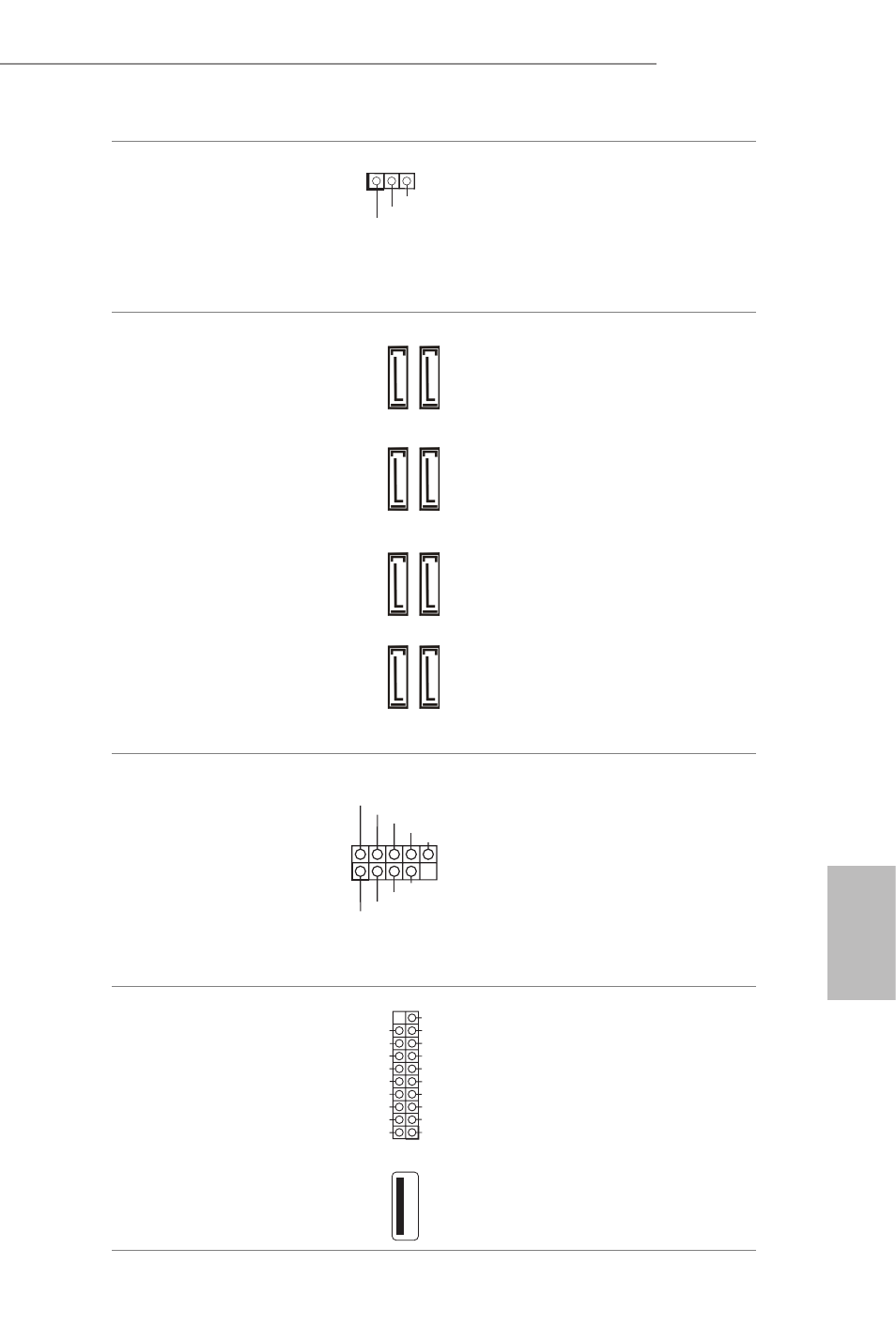

Header LED di
alimentazione
(PLED1 a 3 pin)
(vedere pag. 1, n. 21) Collegare il LED di
alimentazione chassis a
questo header per indicare
lo stato di alimentazione
del sistema.
Connettori Serial ATA3
(SATA3_0_1:
vedere pag.1,n. 12)
(SATA3_2_3:
vedere pag. 1, n. 13)
(SATA3_4_5:
vedere pag. 1, n. 14)
(SATA3_A0_A1:
vedere pag.1, n. 11) Questi otto connettori
SATA3 supportano cavi di
trasmissione dati SATA per
i dispositivi d’archiviazione
interni velocità di
trasferimento dati fino a 6,0
Gb/s. Se la porta eSATA
sul pannello posteriore I/
O è collegata, il connettore
SATA3_A0 interno non
funzionerà.
Per ridurre al minimo il
tempo d’avvio, usare le
porte SATA Intel ® Z87
(SATA3_0) per i dispositivi
di’avvio.
Header USB 2.0
(USB2_3 a 9 pin)
(vedere pag. 1, n. 23)
(USB4_5 a 9 pin)
(vedere pag. 1, n. 24)
(USB6_7 a 9 pin)
(vedere pag. 1, n. 25) Oltre alle due porte USB
2.0 standard del pannello
I/O, questa scheda madre
è dotata di tre collettori.
Ciascun header USB 2.0
può supportare due porte.
Header USB 3.0
(USB3_4_5 a 19 pin)
(vedere pag. 1, n. 8)
(19 pin USB3_6_7)
(vedere pag. 1, n. 9)
(USB3_8)
(vedere pag. 1, n. 10)
Oltre alle quattro porte
USB 3.0 sul pannello I/O,
su questa scheda madre
vi è un header. Ciascun
header USB 3.0 può
supportare due porte.
