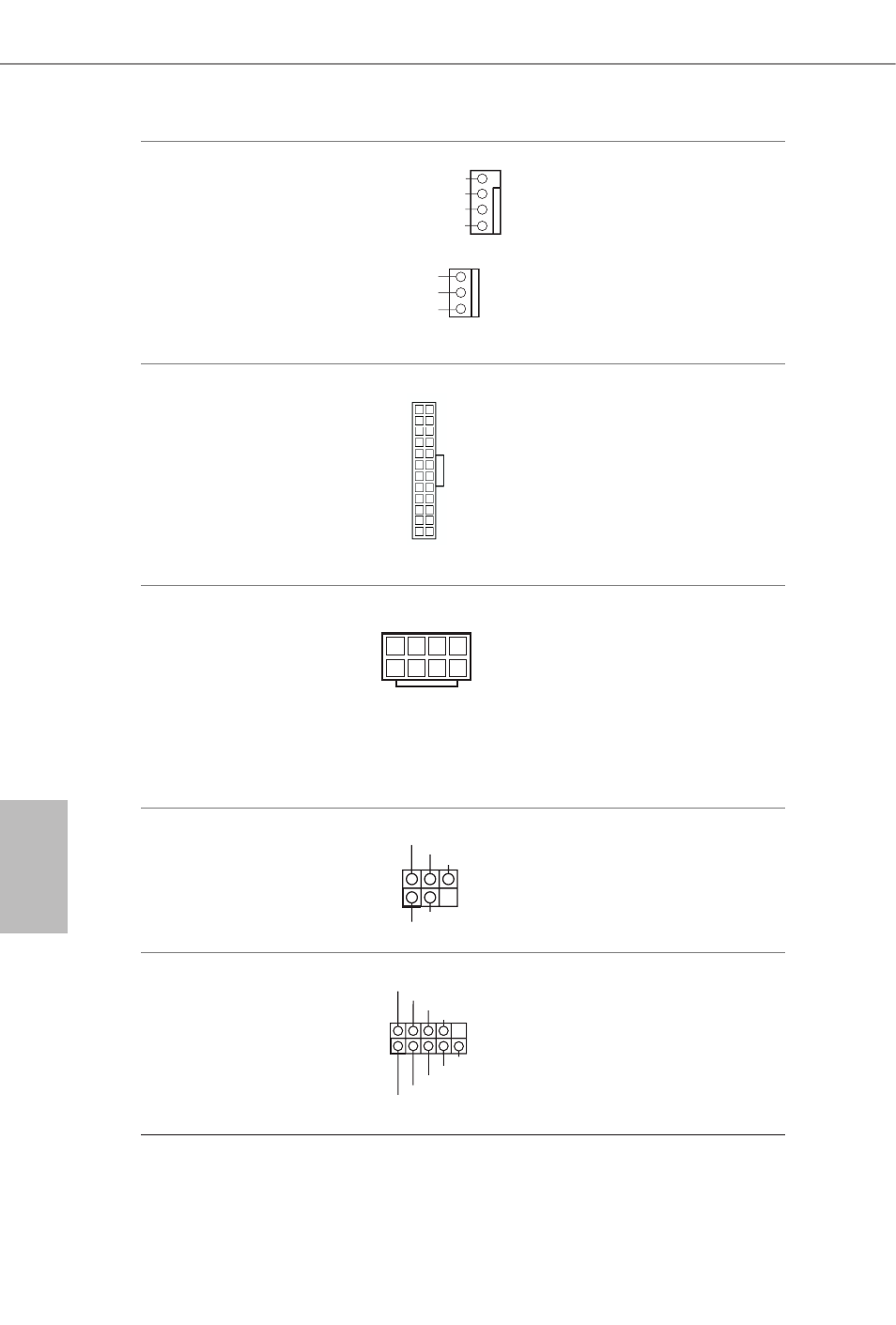

Conectores del ventilador
de la CPU
(CPU_FAN1 de 4 pines)
(consulte la pág.1, N.º 3)
(CPU_FAN2 de 3 pines)
(consulte la pág.1, N.º 4)
Esta placa base contiene
un conector de ventilador
(ventilador silencioso) de
CPU de 4 pines. Si tiene
pensando conectar un
ventilador de CPU de 3
pines, conéctelo al Pin 1-3.
Conector de alimentación
ATX
(ATXPWR1 de 24 pines)
(consulte la pág.1, N.º 7) Esta placa base contiene un
conector de alimentación
ATX de 24 pines. Para
utilizar una toma de
alimentación ATX de 20
pines, conéctela en los
Pines del 1 al 13.
Conector de alimentación
ATX de 12V
(ATX12V1 de 8 pines)
(consulte la pág.1, N.º 1) Esta placa base contiene un
conector de alimentación
ATX de 12V y 8 pines.
Para utilizar una toma
de alimentación ATX de
4 pines, conéctela en los
Pines del 1 al 5.
Cabezal de módulo
infrarrojo
(IR1 de 5 pines)
(consulte la pág.1, N.º 28) Este cabezal admite un módulo
infrarrojo opcional de transmisión
y recepción inalámbrico.
Cabezal de puerto serie
(COM1 de 9 pines)
(consulte la pág.1, N.º 27) Este cabezal COM1 admite
un módulo de puerto serie.
GND
+ 12V
FAN_SPEED
GN D
+ 12V
FAN_SPEED
FAN_SPEED_CONTROL
1
2
3
4
1 4
5 8
12
1
24
13
GND
IRRX
DUMMY
+5VSB
IRTX
1
CCTS#1
RRTS#1
DDSR#1
DDTR#1
RRXD1
GND
TTXD1
DDCD#1
1
RRI#1
