40
Deutsch

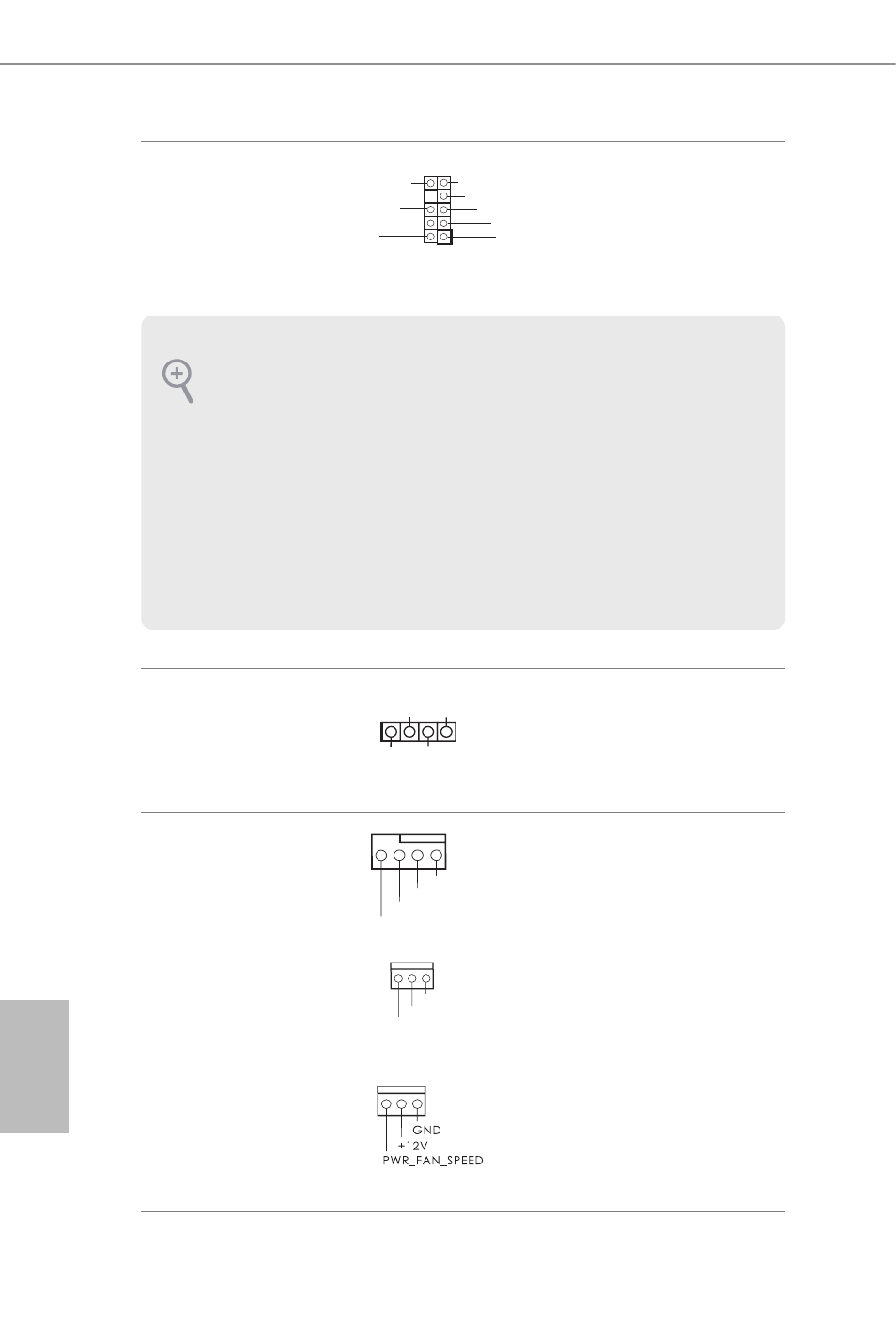

Audiostiftleiste
(Frontblende)
(9-polig, HD_AUDIO1)
(siehe S. 1, Nr. 29) Diese Stiftleiste dient
dem Anschließen von
Audiogeräten an der
Frontblende.
Gehäuselautsprecherstift-
leiste
(4-polig, SPEAKER1)
(siehe S. 1, Nr. 15) Bitte verbinden Sie den
Gehäuselautsprecher mit
dieser Stiftleiste.
Gehäuse- und
Netzteillüfteranschlüsse
(4-polig, CHA_FAN1)
(siehe S. 1, Nr. 26)
(3-polig, CHA_FAN2)
(siehe S. 1, Nr. 2)
(3-polig, CHA_FAN3)
(siehe S. 1, Nr. 31)
(3-polig, PWR_FAN1)
(siehe S. 1, Nr. 30)
Bitte verbinden Sie die
Lüfterkabel mit den
Lüfteranschlüssen; der
schwarze Draht gehört
zum Erdungskontakt.
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GN D
OUT2_R
MIC2_R
MIC2_L OUT_RET
1. High Definition Audio unterstützt Anschlusserkennung, der Draht am Gehäuse muss dazu
jedoch HDA unterstützt. Bitte befolgen Sie zum Installieren Ihres Systems die Anweisungen
in unserer Anleitung und der Anleitung zum Gehäuse.
2. Bei Nutzung eines AC’97-Audiopanels dieses bitte anhand folgender Schritte an der Audi-
ostiftleiste der Frontblende installieren:
A. Mic_IN (Mikrofon) mit MIC2_L verbinden.
B. Audio_R (RIN) mit OUT2_R und Audio_L (LIN) mit OUT2_L verbinden.
C. Erde (GND) mit Erde (GND) verbinden.
D. MIC_RET und OUT_RET sind nur für das HD-Audiopanel vorgesehen. Sie müssen sie
nicht für das AC’97-Audiopanel verbinden.
E. Rufen Sie zum Aktivieren des vorderen Mikrofons das „FrontMic (Vorderes Mikro-
fon)“-Register in der Realtek-Systemsteuerung auf und passen „Recording Volume (Aufnah-
melautstärke)“ an.
FAN_SPEED
FAN_SPEED_CONTROL
+12V
GND
GND
+12V
FAN_SPEED
1
+5V
DUMMY
DUMMY
SPEAKER
