39
Deutsch
Z87 Extreme4

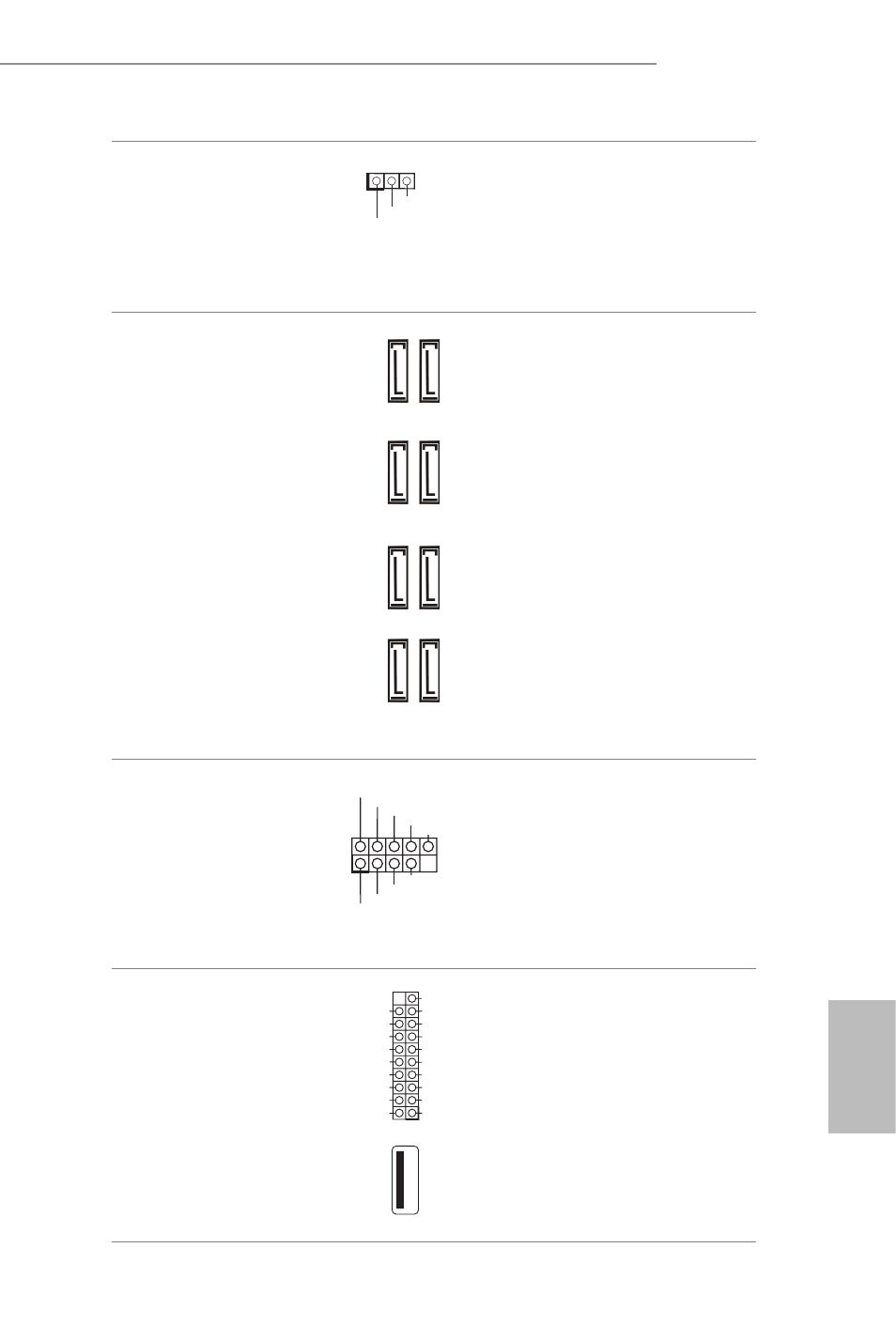

Betrieb-LED-Stiftleiste
(3-polig, PLED1)
(siehe S. 1, Nr. 21) Bitte verbinden Sie
die Betrieb-LED des
Gehäuses zur Anzeige des
Systembetriebsstatus mit
dieser Stiftleiste.
Serial-ATA-III-Anschlüsse
(SATA3_0_1:
siehe S. 1, Nr. 12)
(SATA3_2_3:
siehe S. 1, Nr. 13)
(SATA3_4_5:
siehe S. 1, Nr. 14)
(SATA3_A0_A1:
siehe S. 1, Nr. 11) Diese acht SATA-III-
Anschlüsse unterstützen
SATA-Datenkabel für
interne Speichergeräte
mit einer Datenübertr
agungsgeschwindigkei
t bis 6,0 Gb/s. Falls der
eSATA-Port am hinteren
E/A angeschlossen wurde,
funktioniert der interne
SATA3_A0-Anschluss
nicht.
Nutzen Sie zum
Minimieren der Startzeit
Intel® Z87-SATA-Ports
(SATA3_0) für Ihre
bootfähigen Geräte.
USB 2.0-Stiftleisten
(9-polig, USB2_3)
(siehe S. 1, Nr. 23)
(9-polig, USB4_5)
(siehe S. 1, Nr. 24)
(9-polig, USB6_7)
(siehe S. 1, Nr. 25) Neben zwei USB 2.0-Ports
an der E/A-Blende
befinden sich drei
Stiftleisten an diesem
Motherboard. Jede USB
2.0-Stiftleiste kann zwei
Ports unterstützen.
USB 3.0-Stiftleisten
(19-polig, USB3_4_5)
(siehe S. 1, Nr. 8)
(19-polig, USB3_6_7)
(siehe S. 1, Nr. 9)
(USB3_8)
(siehe S. 1, Nr. 10)
Neben vier USB 3.0-Ports
an der E/A-Blende befindet
sich eine Stiftleiste an
diesem Motherboard. Jede
USB 3.0-Stiftleiste kann
zwei Ports unterstützen.
1
PLED+
PLED+
PLED-
SA
TA3_0_1
SA
TA3_4_5
SA
TA3_2_3
SA
TA3_A0_A1
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
1
IntA_PB_D+
Dummy
IntA_PB_D-
GND
IntA_PB_SSTX+
GND
IntA_PB_SSTX-
IntA_PB_SSRX+
IntA_PB_SSRX-
Vbus Vbus
Vbus
IntA_PA_SSRX-
IntA_PA_SSRX+
GND
IntA_PA_SSTX-
IntA_PA_SSTX+
GND
IntA_PA_D-
IntA_PA_D+
