172
繁體中文

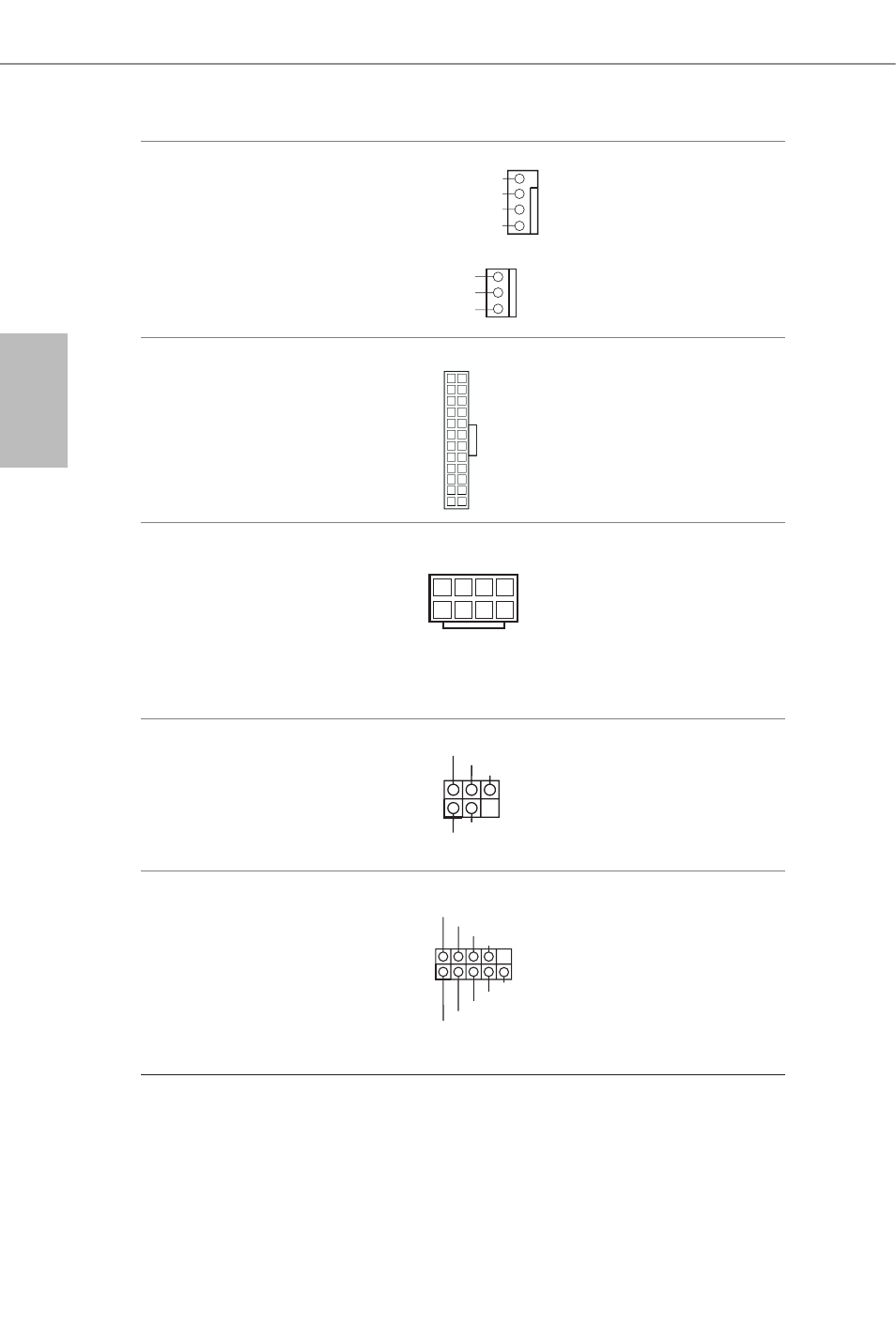

CPU 風扇接頭
(4-pin CPU_FAN1)
（請參閱第
1 頁， 編號 3）
(3-pin CPU_FAN2)
（請參閱第
1 頁， 編號 4）
本主機板配備 4-Pin
CPU 風扇 ( 靜音風
扇
) 接頭。若您計畫
連接 3-Pin CPU 風
扇，請接至 Pin 1-3。
ATX 電源接頭
(24-pin ATXPWR1)
（請參閱第
1 頁，編號 7）
本主機板配備一組
24-pin ATX 電源接
頭。若要使用
20-pin
ATX 電源供應器，請
插入
Pin 1 及 Pin 13。
ATX 12V 電源接頭
(8-pin ATX12V1)
（請參閱第
1 頁，編號 1）
本主機板配備一組
8-pin ATX 12V 電
源接頭。若要使用
4-pin ATX 電源供應
器，請插入
Pin 1 及
Pin 5。
紅外線模組排針
(5-pin IR1)
（請參閱第
1 頁，編號 28）
此排針支援選用的無線傳
送及接收紅外線模組。
序列連接埠排針
(9-pin COM1)
（請參閱第
1 頁，編號 27）
此 COM1 排針支援
序列連接埠模組。
GND
+ 12V
FAN_SPEED
GN D
+ 12V
FAN_SPEED
FAN_SPEED_CONTROL
1
2
3
4
1 4
5 8
12
1
24
13
GND
IRRX
DUMMY
+5VSB
IRTX
1
CCTS#1
RRTS#1
DDSR#1
DDTR#1
RRXD1
GND
TTXD1
DDCD#1
1
RRI#1
