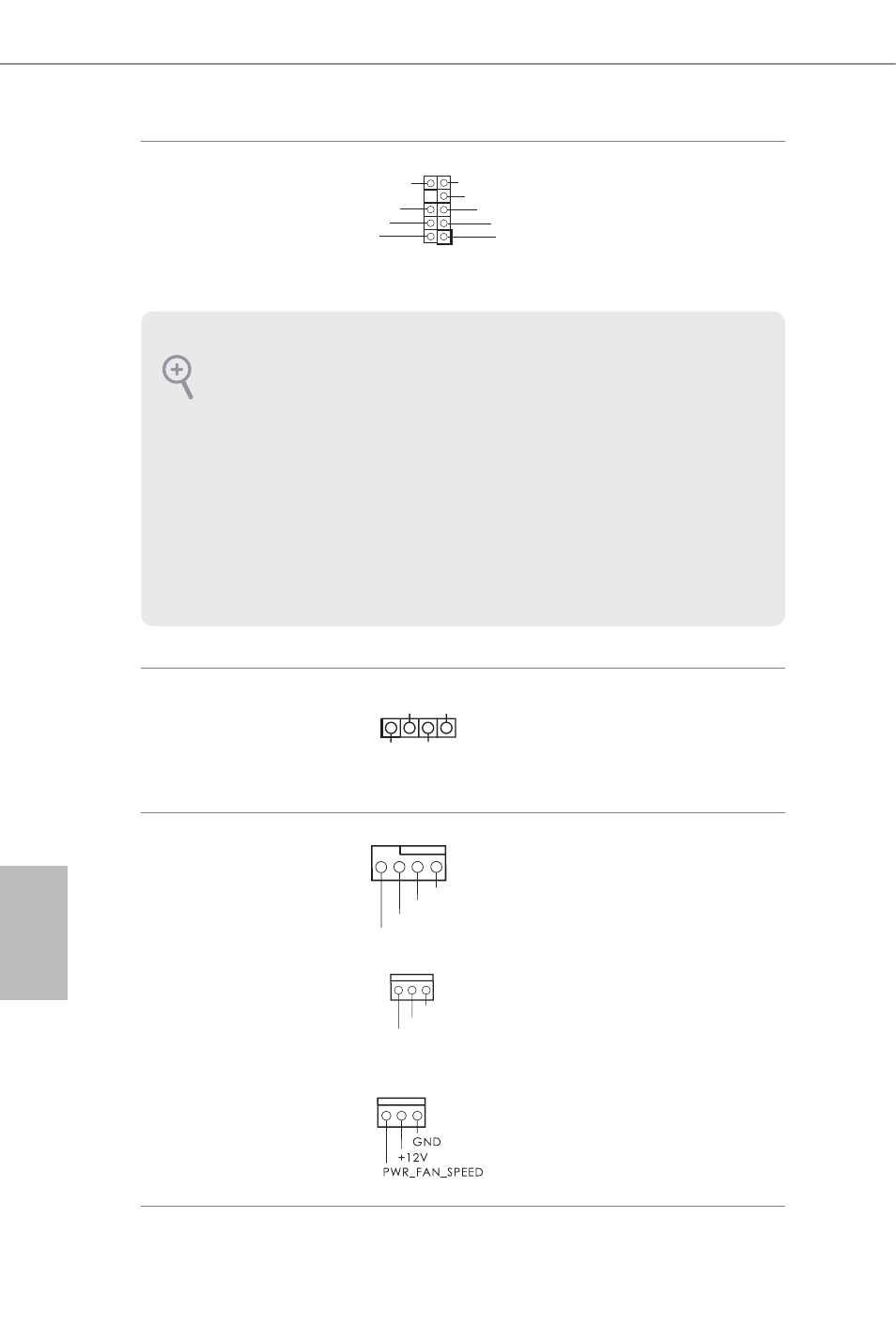

Header audio pannello
anteriore
(AUDIO1_HD a 9 pin)
(vedere pag. 1, n. 29) Questo header serve a
collegare i dispositivi
audio al pannello audio
anteriore.
Header altoparlante
chassis
(SPEAKER1 a 4 pin)
(vedere pag. 1, n. 15) Collegare l'altoparlante
dello chassis a questo
header.
Connettori ventola dello
chassis e di alimentazione
(CHA_FAN1 a 4 pin)
(vedere pag. 1, n. 26)
(CHA_FAN2 a 3 pin)
(vedere pag. 1, n. 2)
(CHA_FAN3 a 3 pin)
(vedere pag. 1, n. 31)
(PWR_FAN1 a 3 pin)
(vedere pag. 1, n. 30)
Collegare i cavi della
ventola ai connettori della
ventola e far corrispondere
il filo nero al pin di terra.
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GN D
OUT2_R
MIC2_R
MIC2_L OUT_RET
1. L'audio ad alta definizione supporta le funzioni Jack sensing, ma il filo del pannello sullo
chassis deve supportare HDA per funzionare correttamente. Seguire le istruzioni presenti nel
nostro manuale e nel manuale dello chassis per installare il sistema.
2. Se si utilizza un pannello audio AC’97, installarlo sull'header audio del pannello anteriore
seguendo le fasi di seguito:
A. Collegare Mic_IN (MIC) a MIC2_L.
B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
C. Collegare Ground (GND) a Ground (GND).
D. MIC_RET e OUT_RET servono soltanto per il pannello audio HD. Non è necessario
collegarli per il pannello audio AC’97.
Per attivare il microfono anteriore, andare alla scheda “MicAnt” nel pannello di controllo
Realtek e regolare il “Volume di registrazione”.
FAN_SPEED
FAN_SPEED_CONTROL
+12V
GND
GND
+12V
FAN_SPEED
1
+5V
DUMMY
DUMMY
SPEAKER
