ASRock FM2A85X Extreme6 - Manual (Page 94)

94
ASRock FM2A85X Extreme6 Motherboard
Ру
сский
Колодка USB 2.0 Помимо два стандартных
(9-контактный USB_0_1) портов USB 2.0 на панели ввода-
(см. стр. 2, п. 26) вывода, на данной материнской
плате предусмотрено три разъема
USB 2.0. Каждый разъем USB 2.0
поддерживает два порта USB 2.0.
(9-контактный USB_2_3)
(см. стр. 2, п. 27)
(9-контактный USB_4_5)
(см. стр. 2, п. 28)

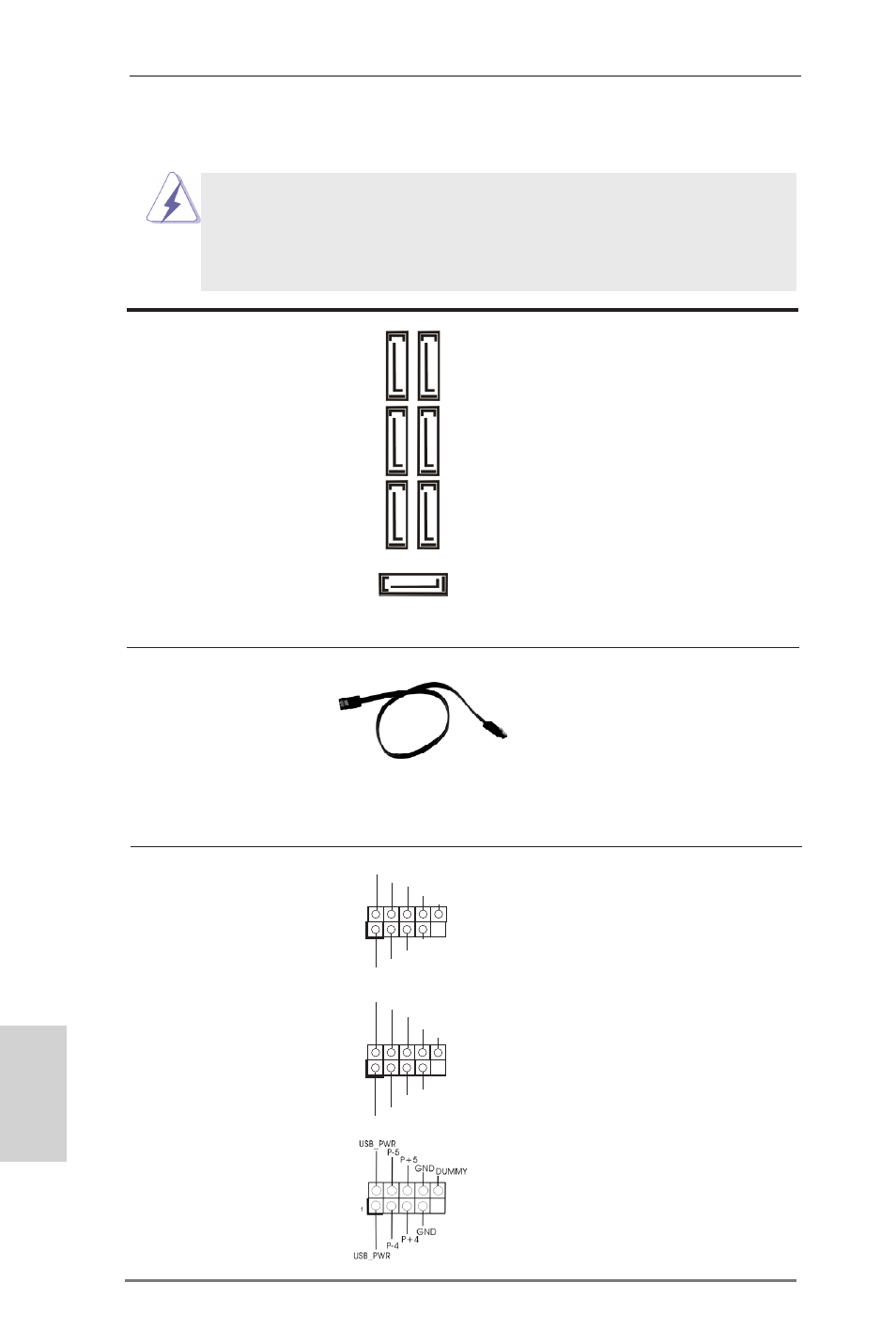

Разъемы Serial ATA3 семь соединителя Serial ATA3
(SATA3_1_2, см. стр. 2, п. 12) предназначаются для
(SATA3_3_4, см. стр. 2, п. 13) подключения внутренних
(SATA3_7_8, см. стр. 2, п. 14) устройств хранения с
(SATA3_5, см. стр. 2, п. 15) использованием нтерфейсных
кабелей SATA3. В настоящее
время интерфейс SATA
допускает скорость передачи
данных до \ 6,0 Гбит/с.
Информационный Информационный кабель
кабель Serial ATA (SATA) интерфейса SATA3 не является
(дополнительно) направленным. Любой из его
соединителей может быть
подключен либо к жесткому
диску интерфейса SATA3 либо к
материнской плате.
1.4 Колодки и разъемы на плате
Имеющиеся на плате колодки и разъемы НЕ ЯВЛЯЮТСЯ
контактами для перемычек. НЕ УСТАНАВЛИВАЙТЕ перемычки
на эти колодки и разъемы – это приведет к необратимому
повреждению материнской платы!
SA
TA3_7 SA
TA3_3 SA
TA3_1
SA
TA3_8 SA
TA3_4 SA
TA3_2
SATA3_5
1
USB_PWR
P-2
GND
DUMMY
USB_PWR
P+2
GND
P-3
P+3
1
USB_PWR
P-1
P+1
USB_PWR
P-0
P+0
GND
GND
DUMMY
