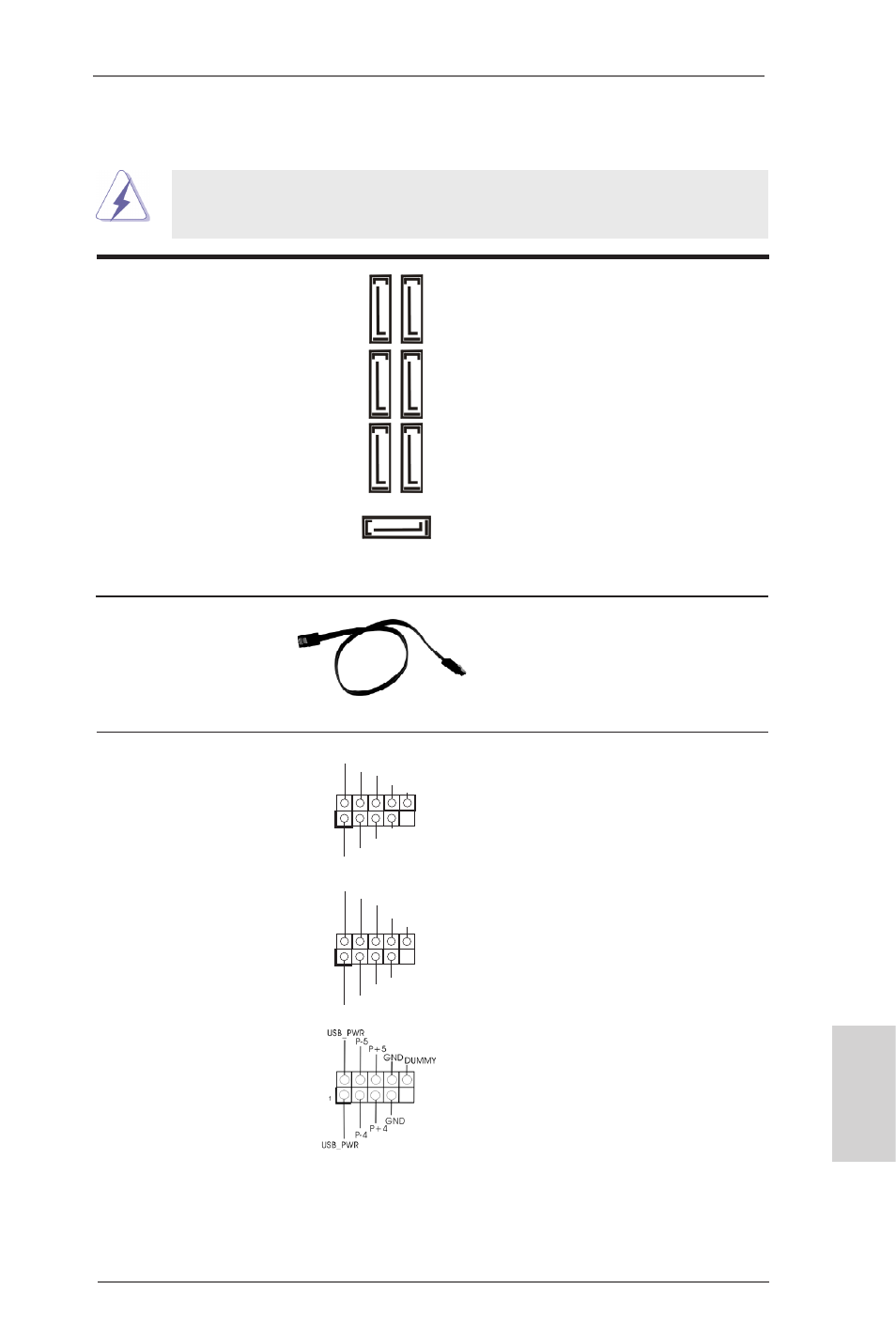

155
ASRock FM2A85X Extreme6 Motherboard
Serial ATA (SATA) SATA 數據線的任意一端均可
數據線 連接 SATA3 硬盤或者主板上的
( 選配 ) SATA3 接口。
Serial ATA3 接口 這裡有七組 Serial ATA3
(SATA3_1_2: 見第 2 頁第 12 項 ) (SATA3) 接口支持 Serial
(SATA3_3_4: 見第 2 頁第 13 項 ) (SATA) 數據線作為內部儲存
(SATA3_7_8: 見第 2 頁第 14 項 ) 設置。目前 SATA3 界面理論
(SATA3_5: 見第 2 頁第 15 項 ) 上可提供高達 6.0Gb/s 的數
據傳輸速率。
1.4 板載接頭和接口
板載接頭和接口不是跳線。切勿將跳線帽放置在這些接頭和接口上。將
跳線帽放置在接頭和接口上將會導致主板的永久性損壞！
USB 2.0 擴展接頭 除了位於 I/O 面板的兩個默
(9 針 USB_0_1) 認 USB 2.0 接口之外，這款
( 見第 2 頁第 26 項 ) 主板有三組 USB 2.0 接針。
這組 USB 2.0 接針可以支持
兩個 USB 2.0 接口。
(9 針 USB_2_3)
( 見第 2 頁第 27 項 )
(9 針 USB_4_5)
( 見第 2 頁第 28 項 )
簡體中文
SA
TA3_7 SA
TA3_3 SA
TA3_1
SA
TA3_8 SA
TA3_4 SA
TA3_2
SATA3_5
1
USB_PWR
P-2
GND
DUMMY
USB_PWR
P+2
GND
P-3
P+3
1
USB_PWR
P-1
P+1
USB_PWR
P-0
P+0
GND
GND
DUMMY
