159
ASRock FM2A85X Extreme6 Motherboard

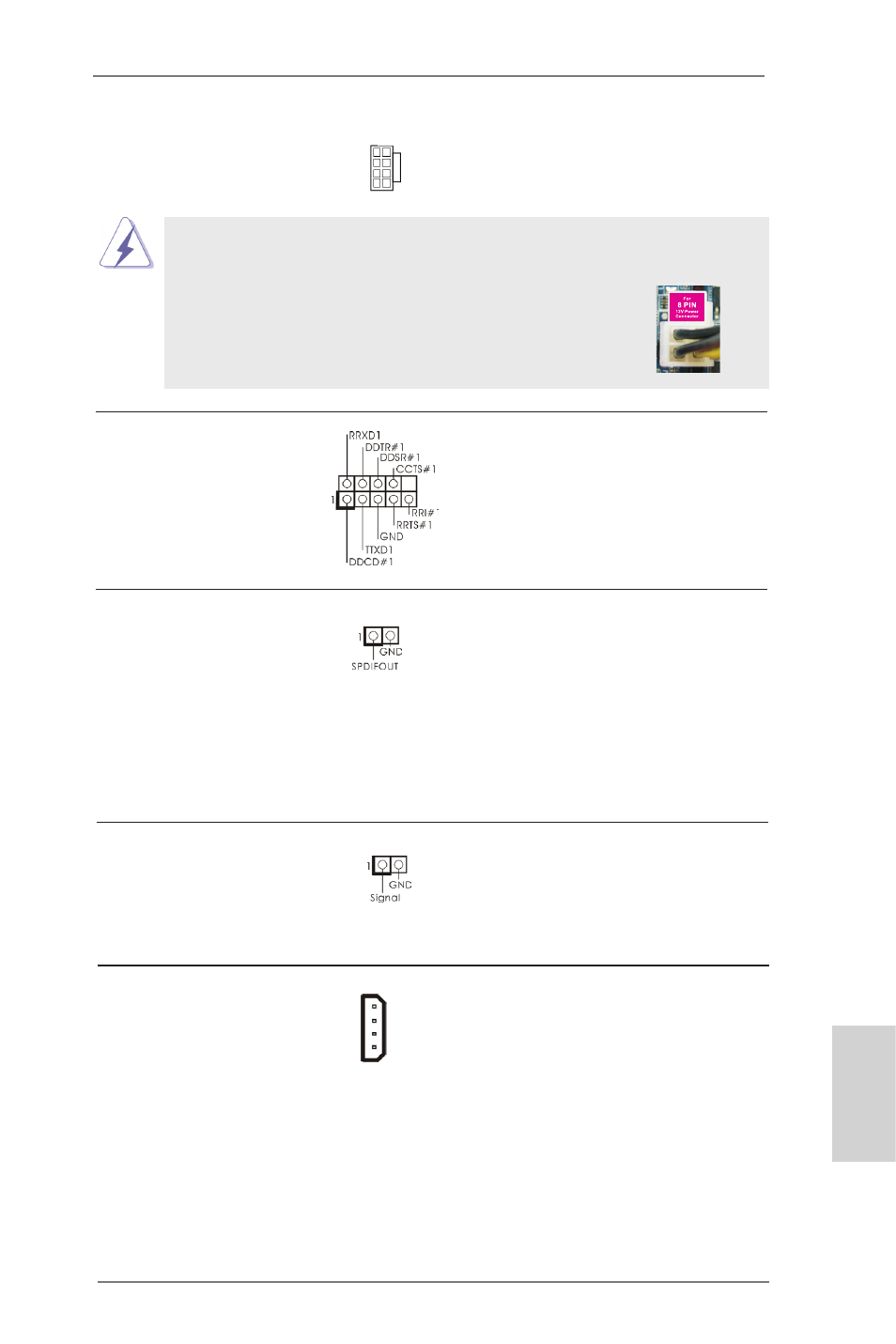

雖然此主板提供 8-pin ATX 12V 電源接口 , 但是您仍然可以使用傳統的 4-pin
ATX 12V 電源。為了使用 4-pin ATX 12V 電源 , 請順著 Pin 1 和 Pin 5 插上電
源接頭。
4-Pin ATX 12V 電源安裝說明
ATX 12V 接頭 請將一個 ATX 12V 電源供應
(8 針 ATX12V1) 器接到這個接頭。
( 見第 2 頁第 1 項 )
4 8
1 5
4 8
1 5
串行接口連接器 這個 COM1 端口支持一個串行
(9 針 COM1) 接口的外設。
( 見第 2 頁第 31 項 )
HDMI_SPDIF 接頭 HDMI_SPDIF 接頭，提供 SPDIF
(2 針 HDMI_SPDIF1) 音頻輸出至 HDMI 顯卡，支持
( 見第 2 頁第 32 項 ) 將電腦連接至帶 HDMI 的數字
電視 / 投影儀 / 液晶顯示器等
設備。請將 HDMI 顯卡的
HDMI_SPDIF 接口連接到這個
接頭。
簡體中文
CROSS_FIRE_PWR1
機箱開啟警告功能接針 本主板支持機箱開啟偵測功
(2 針 CI1) 能 , 可偵測機箱蓋是否被移動
( 見第 2 頁第 30 項 ) 。此功能需機箱具備機箱開
啟偵測設計。
XFire 電源接頭 一般不需要使用這個接口，
(4 針 CROSS_FIRE_PWR1) 但是如果主板上同時插入兩塊
( 見第 2 頁第 42 項 ) 顯卡時，請將它連接到硬盤
電源接口。
