81

ASRock FM2A85X Extreme6 Motherboard

Español

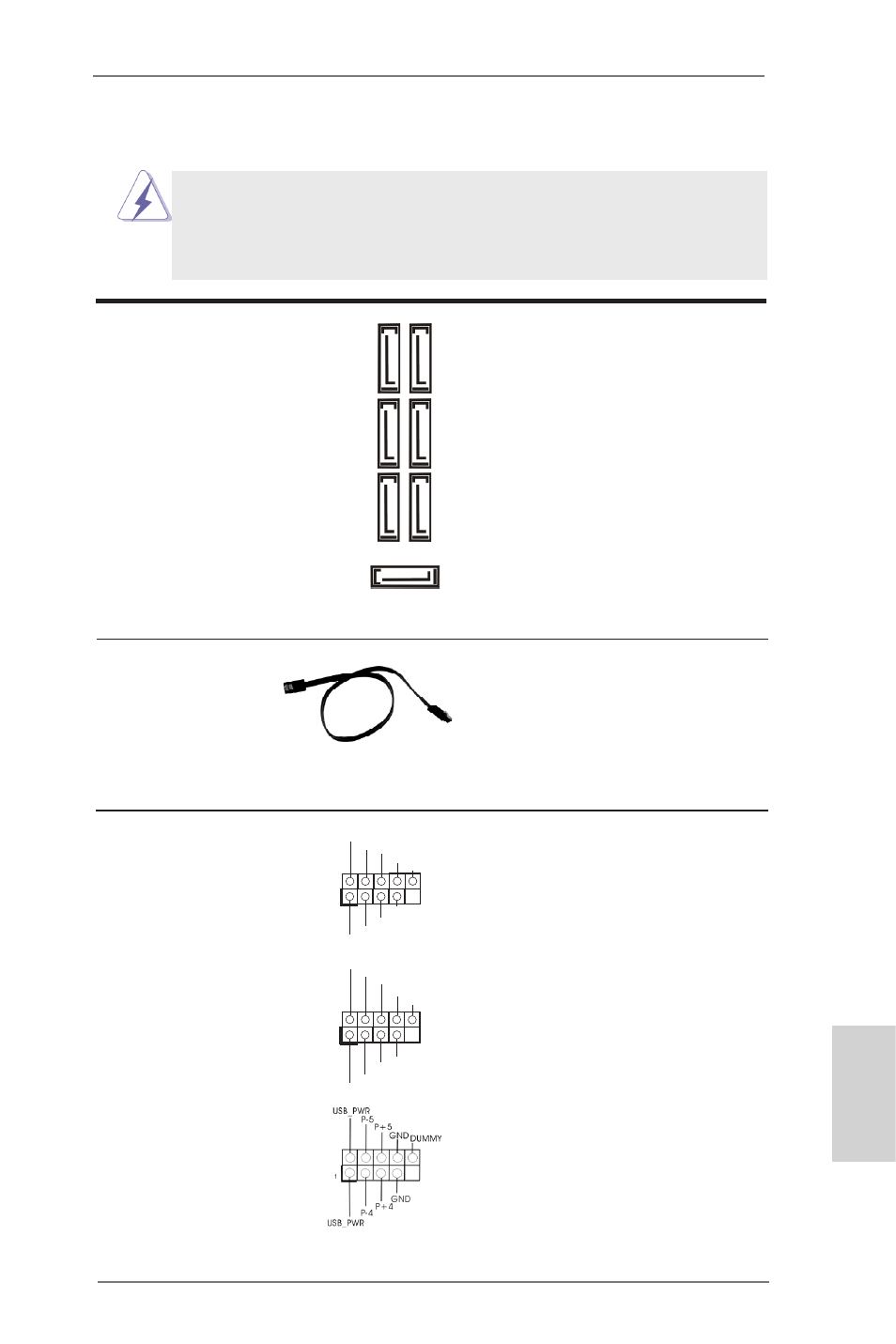

Cabezal USB 2.0

Además de dos puertos

(9-pin USB_0_1)

USB 2.0 predeterminados en el

(vea p.2, N. 26)

panel de E/S, hay tres bases

de conexiones USB 2.0 en

esta placa base. Cada una de

estas bases de conexiones

(9-pin USB_2_3)

admite dos puertos USB 2.0.

(vea p.2, N. 27)

(9-pin USB_4_5)
(vea p.2, N. 28)

Conexiones de serie ATA3

Estas siete conexiones de

(SATA3_1_2: vea p.2, N. 12)

serie ATA3 (SATA3) admiten

(SATA3_3_4: vea p.2, N. 13)

cables SATA para dispositivos

(SATA3_7_8: vea p.2, N. 14)

de almacenamiento internos. La

(SATA3_5: vea p.2, N. 15)

interfaz SATA3 actual permite

una velocidad de transferencia

de 6.0 Gb/s.

Cable de datos de

Cualquier extremo del cable de

serie ATA (SATA)

los datos de SATA puede ser

(Opcional)

conectado con el disco duro

de SATA3 o el conectador de

SATA3 en esta placa base.

1.4

Cabezales y Conectores en Placas

Los conectores y cabezales en placa NO son puentes. NO coloque
las cubiertas de los puentes sobre estos cabezales y conectores. El
colocar cubiertas de puentes sobre los conectores y cabezales provo-
cará un daño permanente en la placa base.

SA

TA3_7 SA

TA3_3 SA

TA3_1

SA

TA3_8 SA

TA3_4 SA

TA3_2

SATA3_5

1

USB_PWR

P-2

GND

DUMMY

USB_PWR

P+2

GND

P-3

P+3

1

USB_PWR

P-1

P+1

USB_PWR

P-0

P+0

GND

GND

DUMMY
