ASRock FM2A85X Extreme6 Motherboard

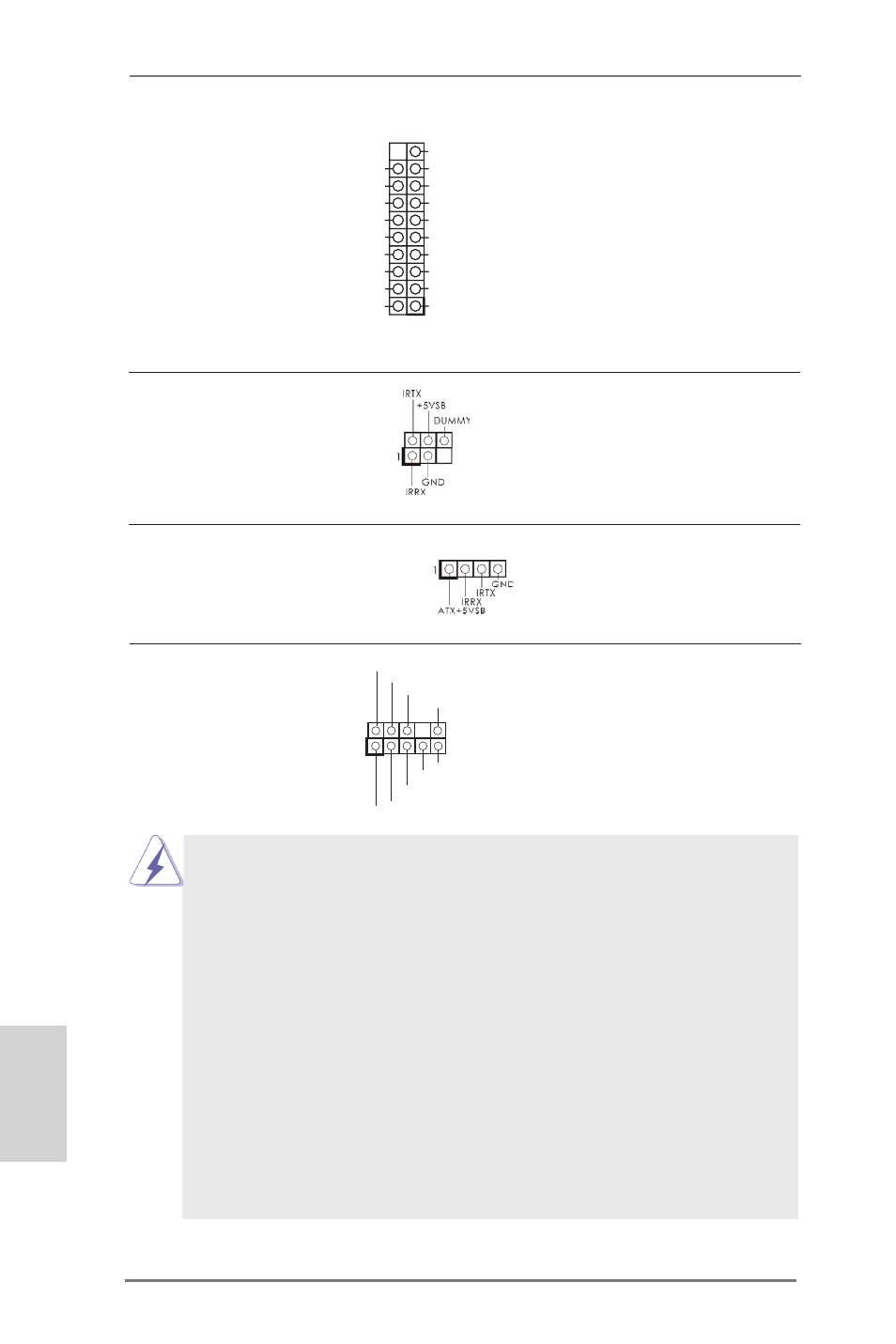

Kızılötesi Modülü Fişi Bu fiş, isteğe bağlı bir kablosuz
(5-pinli IR1) aktarma ve alma kızılötesi
(bkz. s.2 No. 23) modülünü destekler.
Ön Panel Ses Fişi Bu, panel ses kablosu için
(9-pinli HD_SES1) uygun bağlantı sağlayan ve
(bkz. s.2 No. 33) ses cihazlarını kontrol
etmeyi sağlayan bir arayüzdür.
Kullanıcı Kızılötesi Modül Bağlantısı Bu fiş, uzaktan kumanda alıcısı
(4-pinli CIR1) destekler.
(bkz. s.2 No. 29)
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
1. Yükse Tanımlı Ses Jak Duyarlılığını destekler, ancak kasadaki panel
kablosunun HDA'nın düzgün çalışmasını desteklemesi gerekir. Lütfen
sisteminizi yüklemek için kılavuzumuzdaki ve kasa kılavuzundaki
talimatları izleyin.
2. AC'97 ses paneli kullanıyorsanız, lütfen ön panel ses fişine aşağıdaki gibi
takın:
A. Mic_IN'i (MIC) MIC2_L'ye bağlayın.
B. Audio_R'yi (RIN) OUT2_R'ye ve Audio_L'yi (LIN) OUT2_L'ye bağlayın.
C. Ground’u (GND) Ground’a (GND) bağlayın.
D. MIC_RET ve OUT_RET yalnızca HD ses paneli içindir. Bunları AC’97 ses
paneli için bağlamanız gerekmez.
E. Ön mikrofonu etkinleştirmek için
Windows ® 8 / 8 64-bit / 7 / 7 64-bit / Vista TM / Vista TM 64-bit İS için:
Realtek Kontrol panelinde “Ön Mikrofon” Sekmesine gidin. “Kayıt Ses
Seviyesi”ni ayarlayın.
IntA_P6_D+
DUMMY
IntA_P6_D-
GND
IntA_P6_SSTX+
GND
IntA_P6_SSTX-
IntA_P6_SSRX+
IntA_P6_SSRX-
Vbus Vbus
Vbus
IntA_P5_SSRX-
IntA_P5_SSRX+
GND
IntA_P5_SSTX-
IntA_P5_SSTX+
GND
IntA_P5_D-
IntA_P5_D+
USB 3.0 Fişleri I/O panelinde bulunan dört adet
(19-pinli USB3_5_6) varsayılan USB 3.0 bağlantı
(bkz. s.2 No. 10)
noktasının yanı sıra, bu ana
kart üzerinde bir adet USB 3.0
bağlantısı bulunur. Bu USB 3.0
bağlantısı iki adet USB 3.0
bağlantı noktasını
destekleyebilir.
