68
ASRock FM2A85X Extreme6 Motherboard

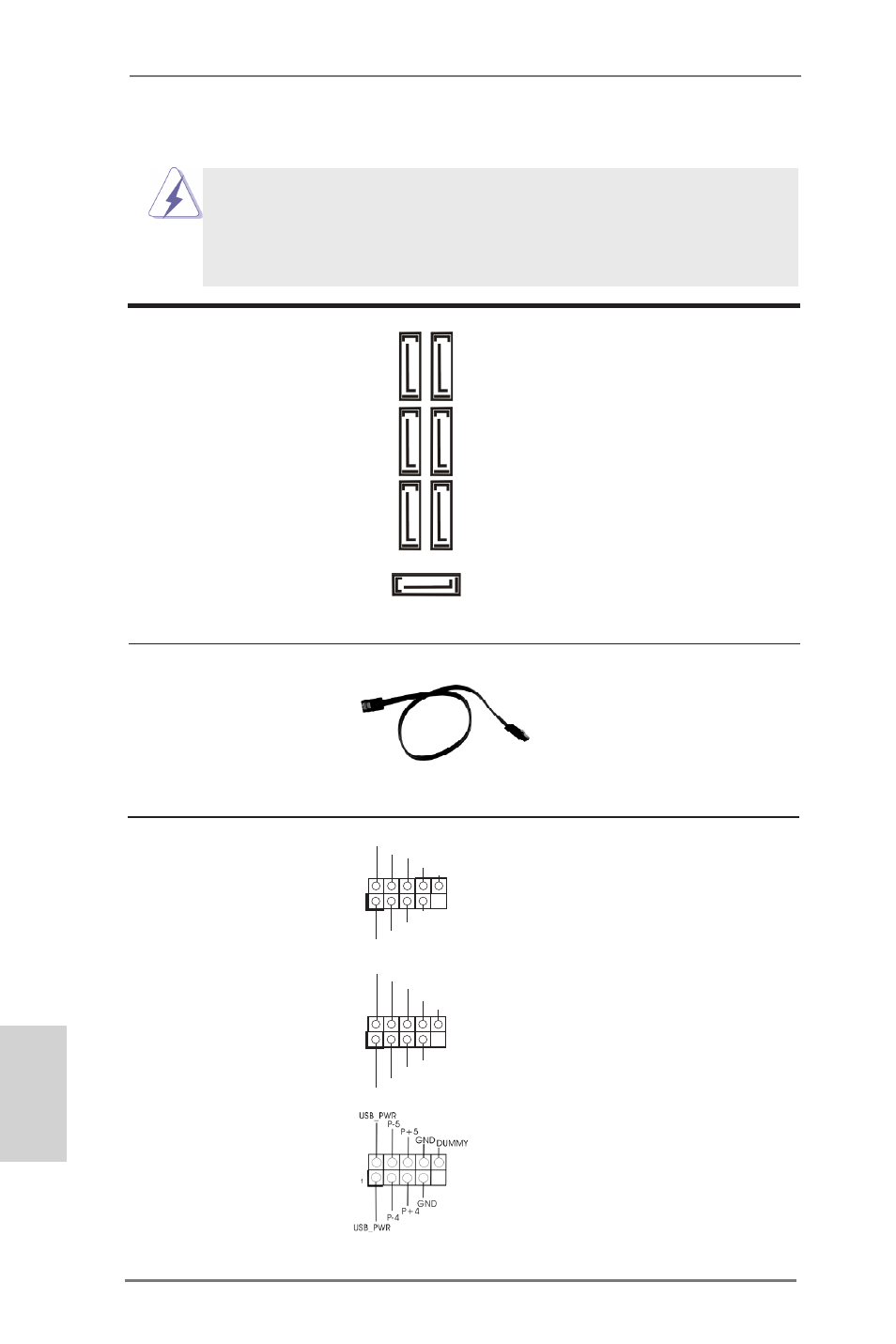

Connettori Serial ATA3 Questi sette connettori Serial
(SATA3_1_2: vedi p.2 Nr. 12) ATA3 (SATA3) supportano cavi
(SATA3_3_4: vedi p.2 Nr. 13) dati SATA per dispositivi di
(SATA3_7_8: vedi p.2 Nr. 14) immagazzinamento interni.
(SATA3_5: vedi p.2 Nr. 15) ATA3 (SATA3) supportano cavi
SATA per dispositivi di memoria
interni. L’interfaccia SATA3
attuale permette velocità di
trasferimento dati fino a
6.0 Gb/s.
Collettore USB 2.0 Oltre alle due porte USB 2.0
(9-pin USB_0_1) predefinite nel pannello I/O, la
(vedi p.2 Nr. 26) scheda madre dispone di
tre intestazioni USB 2.0.
Ciascuna intestazione USB 2.0
supporta due porte USB 2.0.
(9-pin USB_2_3)
(vedi p.2 Nr. 27)
(9-pin USB_4_5)
(vedi p.2 Nr. 28)
Cavi dati Serial ATA (SATA) Una o altra estremità del cavo
(Opzionale)
di dati SATA può essere
collegata al disco rigido SATA3
o al connettore di SATA3 su
questa cartolina base.
Italiano
1.4 Collettori e Connettori su Scheda
I collettori ed i connettori su scheda NON sono dei jumper. NON instal-
lare cappucci per jumper su questi collettori e connettori. L’installazione
di cappucci per jumper su questi collettori e connettori provocherà
danni permanenti alla scheda madre!
SA
TA3_7 SA
TA3_3 SA
TA3_1
SA
TA3_8 SA
TA3_4 SA
TA3_2
SATA3_5
1
USB_PWR
P-2
GND
DUMMY
USB_PWR
P+2
GND
P-3
P+3
1
USB_PWR
P-1
P+1
USB_PWR
P-0
P+0
GND
GND
DUMMY
