ASRock FM2A85X Extreme6 Motherboard

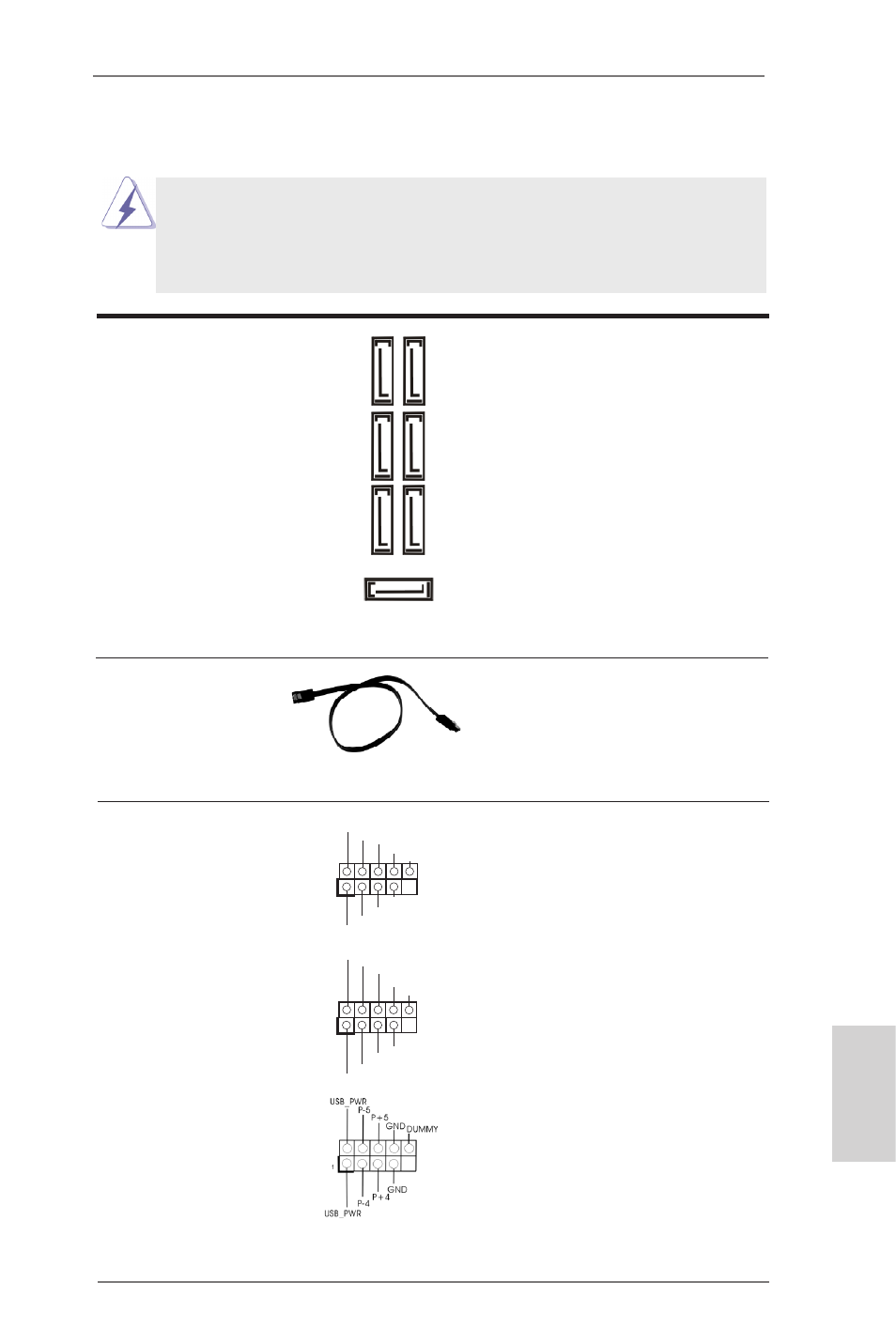

USB 2.0 Fişleri G/Ç panelindeki varsayılan iki
(9-pinli USB_0_1) USB 2.0 portundan başka, bu
(bkz. s.2 No. 26) anakartta üç USB 2.0 fişi
bulunur. Her USB 2.0 fişi iki
USB 2.0 portunu destekler.
(9-pinli USB_2_3)
(bkz. s.2 No. 27)
(9-pinli USB_4_5)
(bkz. s.2 No. 28)
Seri ATA3 Konektörler Bu yedi Seri ATA3 (SATA3)
(SATA3_1_2: bkz. s.2, No. 12) konektör, dahili depolama
(SATA3_3_4: bkz. s.2, No. 13) cihazları için SATA veri
(SATA3_7_8: bkz. s.2, No. 14) kablolarını destekler. Geçerli
(SATA3_5: bkz. s.2, No. 15) SATA3 arayüzü 6,0 Gb/sn veri
aktarım hızına izin verir.
Seri ATA (SATA) SATA veri kablosunu her iki ucu
Veri Kablosu da SATA3 sabit diskine veya
(İsteğe bağlı) anakarttaki SATA3 konektörüne
bağlanabilir.
1.4 Yerleşik Fişler ve Konektörler
Yerleşik fişler ve konektörler jumper DEĞİLDİR. Bu fişlerin ve
konektörlerin üzerine jumper kapakları YERLEŞTİRMEYİN.
Fişlerin ve konektörlerin üzerine jumper kapakları yerleştirmek
anakartın kalıcı olarak zarar görmesine neden olabilir!
