107
ASRock FM2A85X Extreme6 Motherboard
Português

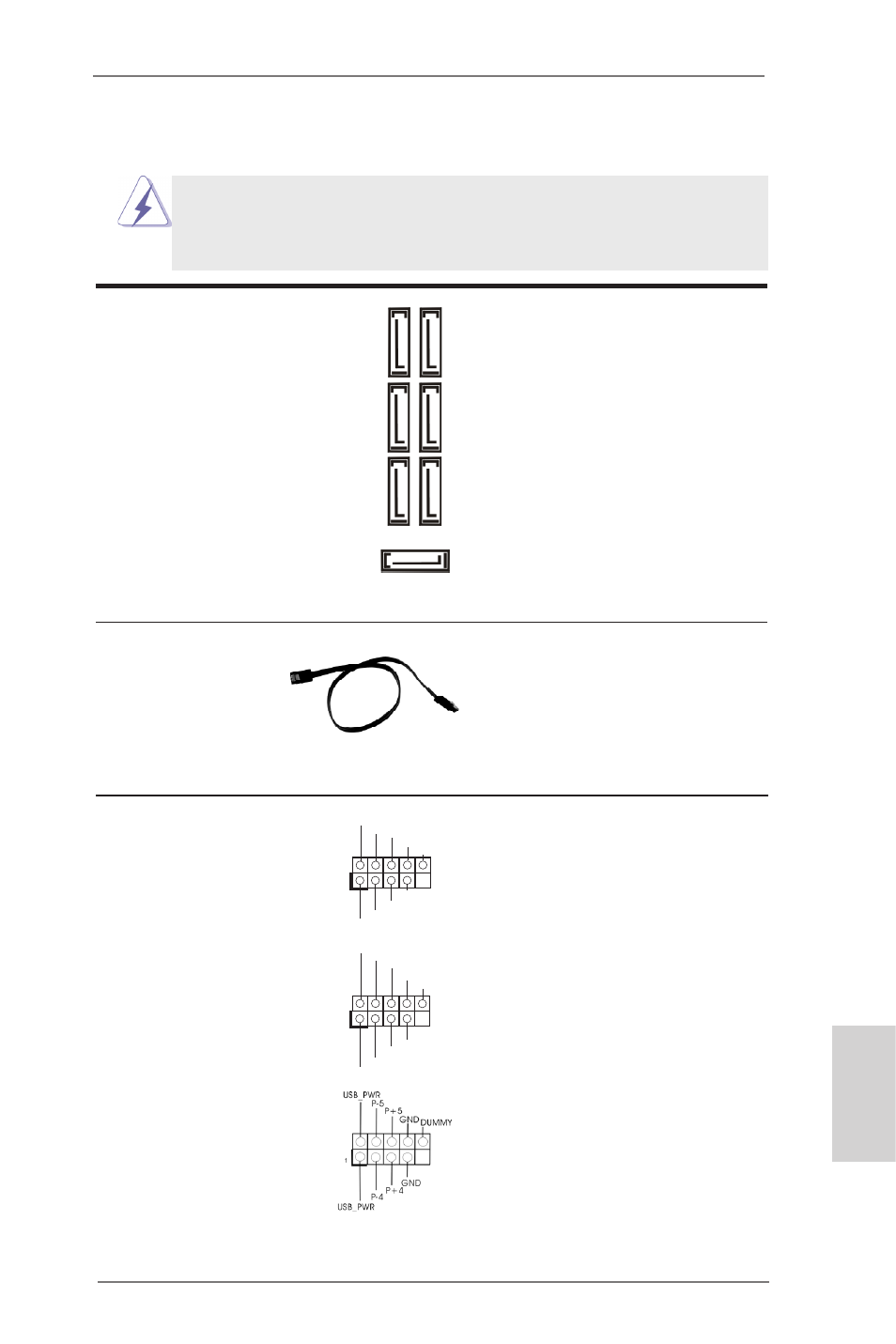

Conectores ATA3 Serial Estes sete conectores Serial
(SATA3_1_2: veja a folha 2, No. 12) ATA (SATA3) suportam
(SATA3_3_4: veja a folha 2, No. 13) unidades de disco rígido SATA
(SATA3_7_8: veja a folha 2, No. 14) ou SATA3 como dispositivos de
(SATA3_5: veja a folha 2, No. 15) armazenamento internos. A
atual interface SATA3 permite
uma taxa de transferência de
dados de até 6.0 Gb/s.
Cabo de dados Tanto a saída do cabo de Serial
ATA (SATA) dados SATA pode ser
(opcional) conectado ao disco rígido
SATA3 quanto o conector
SATA3 na placa mãe.
1.4 Conectores
Os conectores NÃO SÃO jumpers. NÃO coloque capas de jumper
sobre estes conectores. A colocação de pontos de jumper sobre os
conectores causará danos irreversíveis à placa-mãe.
Cabezal USB 2.0 Além das dois portas USB 2.0
(USB_0_1 de 9 pinos) por defeito no painel de
(veja a folha 2, No. 26) entrada/saída, há três ligações
USB 2.0 nesta placa-mãe.
Cada ligação USB 2.0 pode
(USB_2_3 de 9 pinos) suportar dois portas USB 2.0.
(veja a folha 2, No. 27)
(USB_4_5 de 9 pinos)
(veja a folha 2, No. 28)
SA
TA3_7 SA
TA3_3 SA
TA3_1
SA
TA3_8 SA
TA3_4 SA
TA3_2
SATA3_5
1
USB_PWR
P-2
GND
DUMMY
USB_PWR
P+2
GND
P-3
P+3
1
USB_PWR
P-1
P+1
USB_PWR
P-0
P+0
GND
GND
DUMMY
