54
ASRock FM2A85X Extreme6 Motherboard

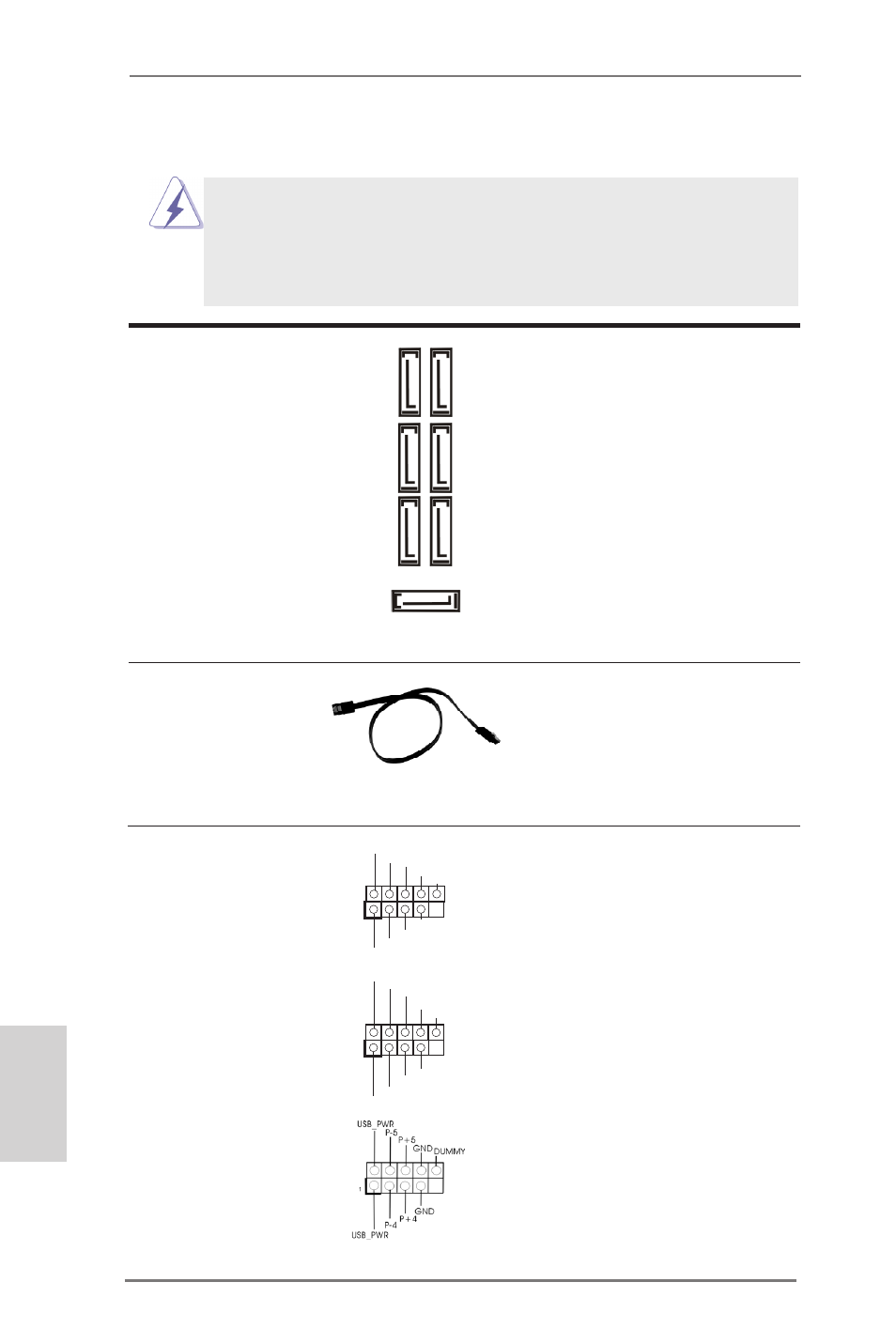

En-tête USB 2.0 A côté des deux ports USB
(USB_0_1 br.9)
2.0 par défaut sur le panneau
(voir p.2 No. 26) E/S, il y a trois embases USB
2.0 sur cette carte mère.
Chaque embase USB 2.0 peut
(USB_2_3 br.9) prendre en charge 2 ports USB
(voir p.2 No. 27) 2.0.
(USB_4_5 br.9)
(voir p.2 No. 28)
Connecteurs Série ATA3 Ces sept connecteurs Série
(SATA3_1_2: voir p.2 No. 12) ATA3 (SATA3) prennent en
(SATA3_3_4: voir p.2 No. 13) charge les câbles SATA pour
(SATA3_7_8: voir p.2 No. 14) les périphériques de stockage
(SATA3_5: voir p.2 No. 15)
internes. L’interface SATA3
actuelle permet des taux
transferts de données pouvant
aller jusqu’à 6,0 Gb/s.
Câble de données Toute cote du cable de data
Série ATA (SATA) SATA peut etre connecte au
(en option) disque dur SATA3 ou au
connecteur SATA3 sur la carte
mere.
1.4 En-têtes et Connecteurs sur Carte
Les en-têtes et connecteurs sur carte NE SONT PAS des cavaliers.
NE PAS placer les capuchons de cavalier sur ces en-têtes et con-
necteurs. Le fait de placer les capuchons de cavalier sur les en-
têtes et connecteurs causera à la carte mère des dommages irré-
versibles!
Français
SA
TA3_7 SA
TA3_3 SA
TA3_1
SA
TA3_8 SA
TA3_4 SA
TA3_2
SATA3_5
1
USB_PWR
P-2
GND
DUMMY
USB_PWR
P+2
GND
P-3
P+3
1
USB_PWR
P-1
P+1
USB_PWR
P-0
P+0
GND
GND
DUMMY
