91
Por
tuguês
Fatal1ty H87 Performance Series

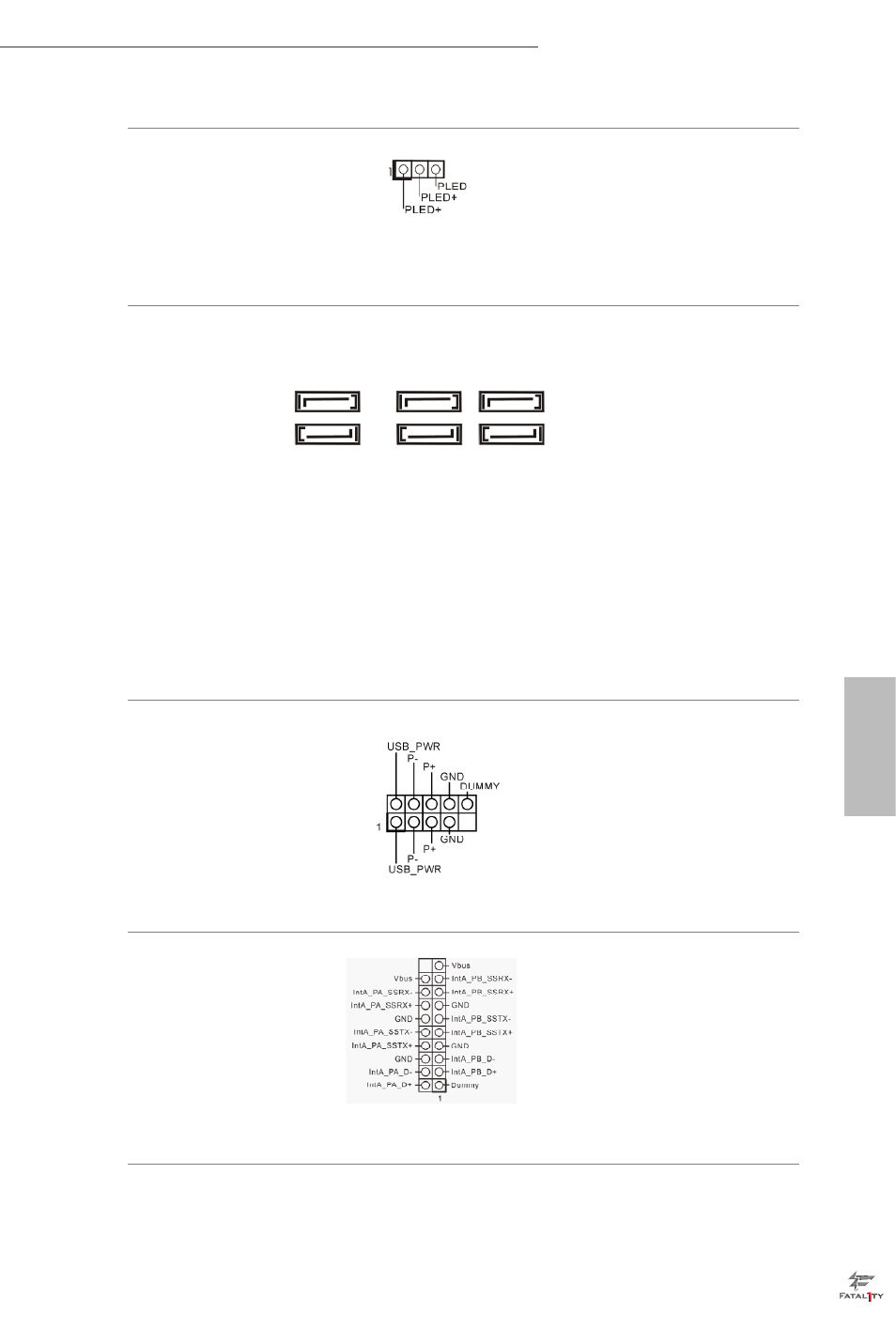

Conector do LED de ali-
mentação
(PLED1 de 3 pinos)
(consultar p.1, N.º 9) Ligue o LED de alimen-
tação do chassis a este
terminal para indicar o
estado de alimentação do
sistema.
Conectores ATA3 de série
(SATA3_0:
consultar p.1, N.º 12)
(SATA3_1:
consultar p.1, N.º 13)
(SATA3_2:
consultar p.1, N.º 15)
(SATA3_3:
consultar p.1, N.º 14)
(SATA3_4:
consultar p.1, N.º 19)
(SATA3_5:
consultar p.1, N.º 18) Estes seis conectores
SATA3 suportam cabos
de dados SATA para
dispositivos de arma-
zenamento interno
com uma velocidade de
transferência de dados de
até 6,0 Gb/s.
Terminais USB 2.0
(USB4_5 de 9 pinos)
(consultar p.1, N.º 20)
(USB6_7 de 9 pinos)
(consultar p.1, N.º 21) Para além das quatro
portas USB 2.0 no painel
de E/S, existem dois
terminais nesta placa
principal. Cada terminal
USB 2,0 é capaz de su-
portar duas portas.
Terminais USB 3,0
(USB3_4_5 de 19 pinos)
(consultar p.1, N.º 8) Para além das quatro
portas USB 3.0 no painel
de E/S, existe um termi-
nal nesta placa principal.
Cada terminal USB 3.0 é
capaz de suportar duas
portas.
SATA3_0 SATA3_4 SATA3_2
SATA3_1 SATA3_5 SATA3_3
