80
Ру
сский

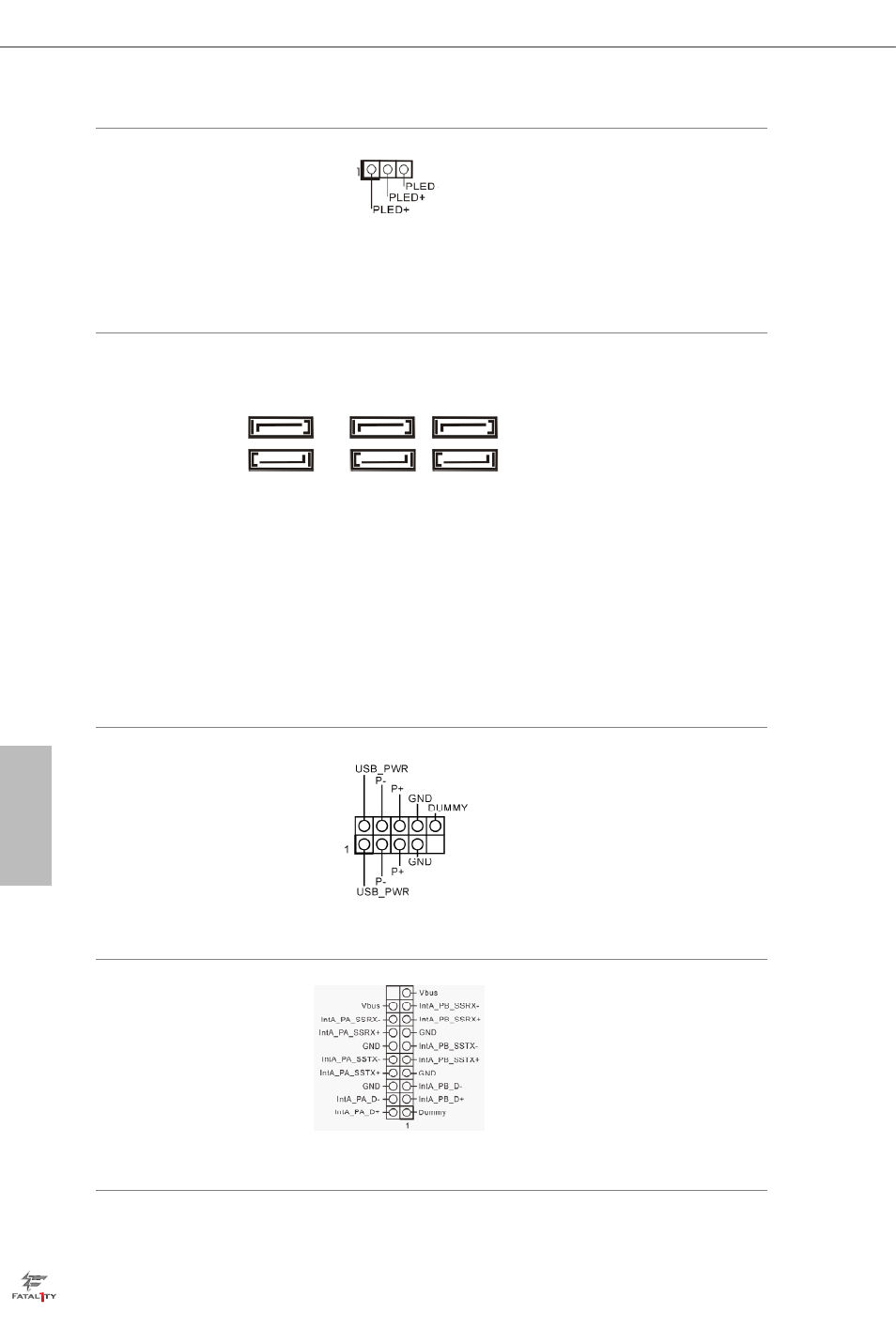

Колодка светодиодного
индикатора питания
(3-контактная, PLED1)
(См. стр. 1, № 9) Подключите светодиод-
ный индикатор питания
корпуса к этой колод-
ке, чтобы обеспечить
индикацию состояния
питания системы.
Разъемы Serial ATA3
(SATA3_0:
см. стр.1, № 12)
(SATA3_1:
(См. стр. 1, № 13)
(SATA3_2:
(См. стр. 1, № 15)
(SATA3_3:
см. стр.1, № 14)
(SATA3_4:
см. стр.1, № 19)
(SATA3_5:
см. стр.1, № 18) Эти шесть разъемов
SATA3 предназначе-
ны для подключения
кабелей SATA внутрен-
них запоминающих
устройств для передачи
данных со скоростью до
6,0 Гб/с.
Колодки USB 2.0.
(9-контактная, USB4_5)
(См. стр. 1, № 20)
(9-контактная, USB6_7)
(См. стр. 1, № 21) Кроме четырех портов
USB 2.0 на панели ввода-
вывода на материнской
плате также есть две ко-
лодки. Каждая колодка
USB 2.0 может поддер-
живать два порта.
Колодки USB 3.0.
(19-контактная,
USB3_4_5)
(См. стр. 1, № 8) Кроме четырех портов
USB 3.0 на панели ввода-
вывода на материнской
плате также есть одна
колодка. Каждая колод-
ка USB 3.0 может под-
держивать два порта.
SATA3_0 SATA3_4 SATA3_2
SATA3_1 SATA3_5 SATA3_3
