58
Italiano

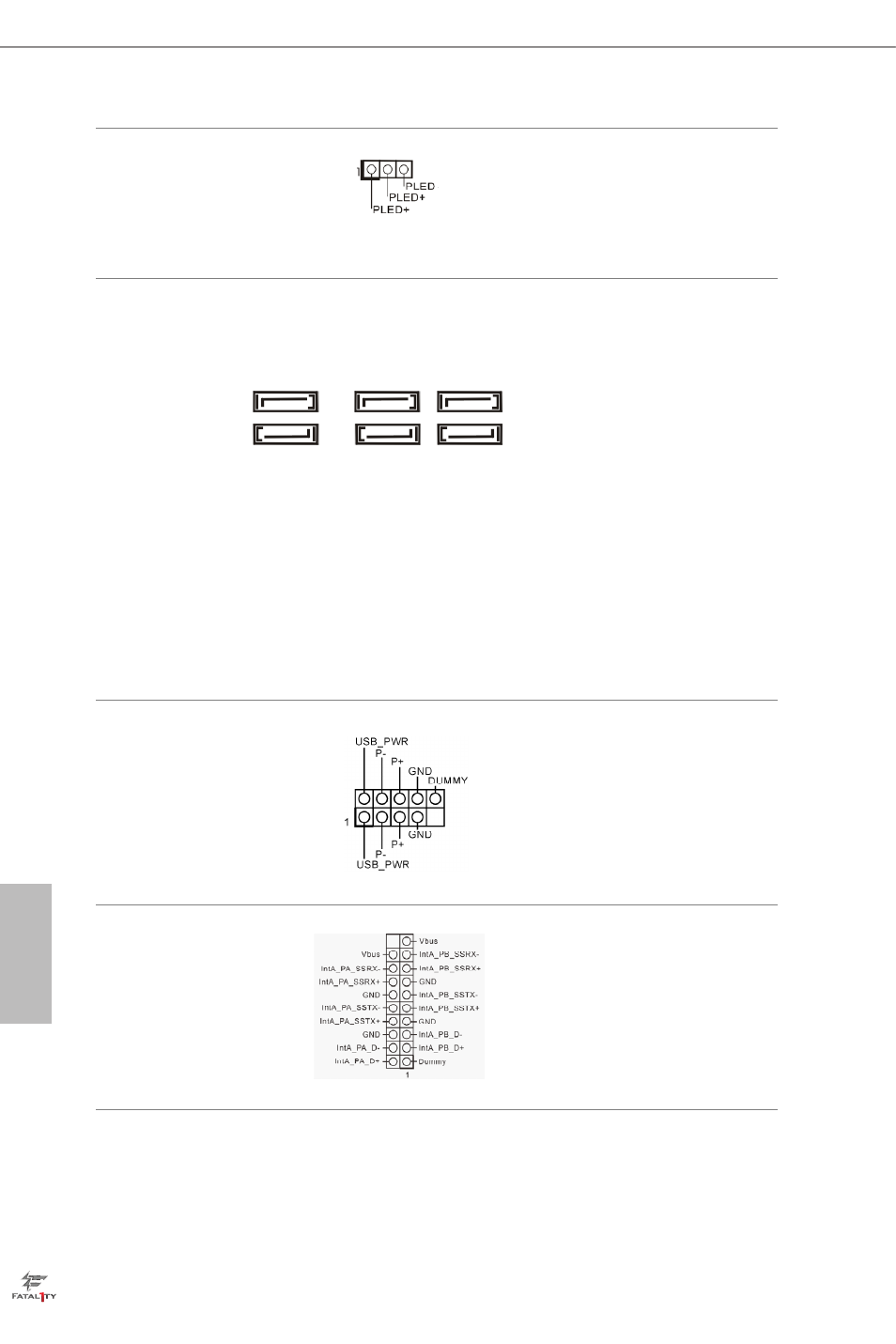

Header LED di alimenta-
zione
(PLED1 a 3 pin)
(vedere pag. 1, n. 9) Collegare il LED di alimen-
tazione chassis a questo he-
ader per indicare lo stato di
alimentazione del sistema.
Connettori Serial ATA3
(SATA3_0:
vedere pag.1, n. 12)
(SATA3_1:
vedere pag. 1, n. 13)
(SATA3_2:
vedere pag. 1, n. 15)
(SATA3_3:
vedere pag.1, n. 14)
(SATA3_4:
vedere pag.1, n. 19)
(SATA3_5:
vedere pag.1, n. 18) Questi sei connettori
SATA3 supportano cavi
dati SATA per dispositivi di
archiviazione interna, con
una velocità di trasferimen-
to dati fino a 6,0 Gb/s.
Header USB 2.0
(USB4_5 a 9 pin)
(vedere pag. 1, n. 20)
(USB6_7 a 9 pin)
(vedere pag. 1, n. 21) Oltre alle quattro porte
USB 2.0 sul pannello I/O,
su questa scheda madre vi
sono due header. Ciascun
header USB 2.0 può sup-
portare due porte.
Header USB 3.0
(USB3_4_5 a 19 pin)
(vedere pag. 1, n. 8) Oltre alle quattro porte
USB 3.0 sul pannello I/O,
su questa scheda madre vi è
un header. Ciascun header
USB 3.0 può supportare due
porte.
SATA3_0 SATA3_4 SATA3_2
SATA3_1 SATA3_5 SATA3_3
