147
Fatal1ty H87 Performance 系列
繁
體
中
文

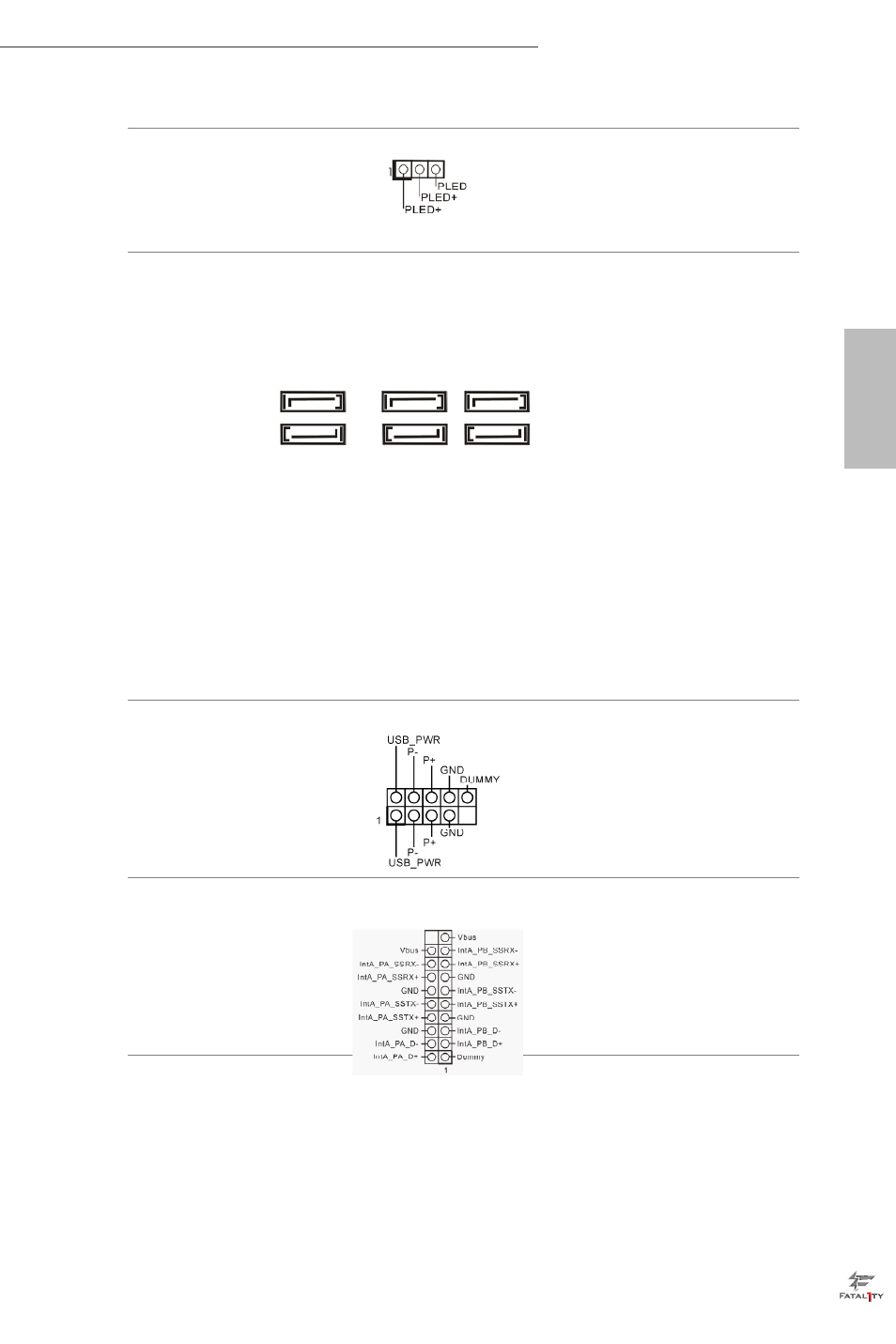

電源 LED 排針
(3-pin PLED1)
( 請參閱第 1 頁，編號 9）
請將機殼電源 LED 連
接至此排針，以 指示系
統的電源狀態。
Serial ATA3 接頭
(SATA3_0：
請參閱第
1 頁，編號 12）
(SATA3_1：
請參閱第
1 頁，
編號 13)
(SATA3_2：
請參閱第
1 頁，
編號 15)
(SATA3_3：
請參閱第
1 頁，編號 14）
(SATA3_4：
請參閱第
1 頁，編號 19）
(SATA3_5：
請參閱第
1 頁，編號 18）
這六組 SATA3 接頭皆
支援內部儲存裝置的
SATA 資料纜線，最高
可達
6.0 Gb/s 資料傳輸
率。
USB 2.0 排針
(9-pin USB4_5)
( 請參閱第 1 頁，編號 20）
(9-pin USB6_7)
( 請參閱第 1 頁，編號 21） 除了 I/O 面板上的四個
USB 2.0 連接埠外，在本
主機板上還有另外兩組
排針。各
USB 2.0 排針
皆可支援兩個連接埠。
USB 3.0 排針
(19-pin USB3_4_5)
( 請參閱第 1 頁，編號 8） 除了 I/O 面板上的四個
USB 3.0 連接埠外，在本
主機板上還有另外一組
排針。各
USB 3.0 排針
皆可支援兩個連接埠。
SATA3_0 SATA3_4 SATA3_2
SATA3_1 SATA3_5 SATA3_3
