135
简体中文
Fatal1ty H87 Performance 系列

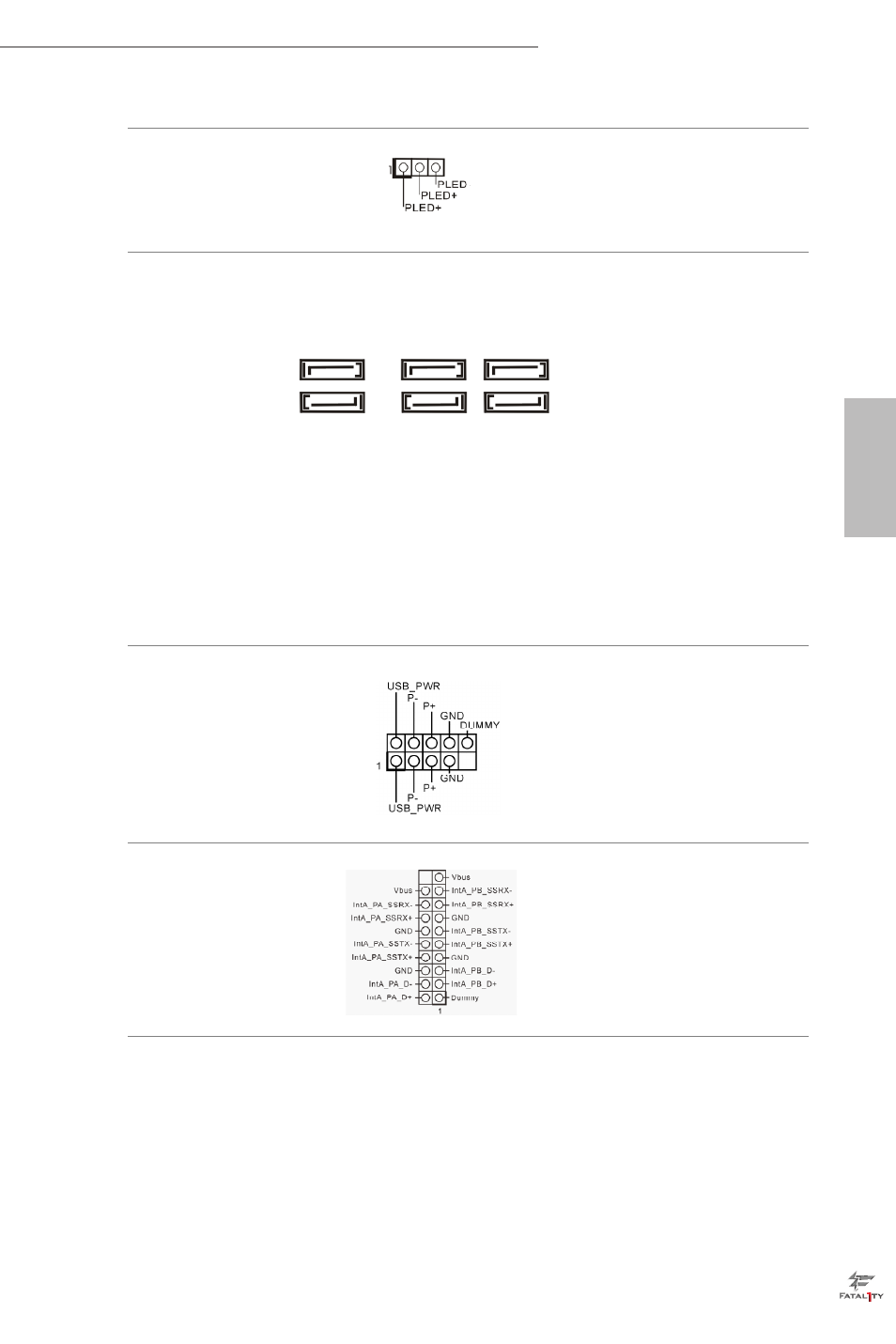

电源 LED 接脚
(3 针 PLED1)
( 见第 1 页，第 9 个 )
请将机箱电源 LED 连接
到此接脚以指示系统电源
状态。
串行 ATA3 接口
(SATA3_0:
见第
1 页， 第 12 个 )
(SATA3_1:
见第
1 页， 第 13 个 )
(SATA3_2:
见第
1 页， 第 15 个 )
(SATA3_3:
见第
1 页， 第 14 个 )
(SATA3_4:
见第
1 页， 第 19 个 )
(SATA3_5:
见第
1 页， 第 18 个 )
这六个 SATA3 接口支持
最高 6.0 Gb/s 数据传输
速率的内部存储设备的
SATA 数据线。
USB 2.0 接脚
(5 针 USB4_9)
( 见第 1 页，第 20 个 )
(9 针 USB6_7)
( 见第 1 页，第 21 个 ) 除 I/O 面板上的四个 USB
2.0 端口外，此主板上还
有两个接脚。每个
USB 2.0
接脚可以支持两个端口。
USB 3.0 接脚
(19 针 USB3_4_5)
( 见第 1 页，第 8 个 ) 除 I/O 面板上的四个 USB
3.0 端口外，此主板上还
有一个接脚。每个
USB 3.0
接脚可以支持两个端口。
SATA3_0 SATA3_4 SATA3_2
SATA3_1 SATA3_5 SATA3_3
