81
Ру
сский
Серия Fatal1ty H87 Performance

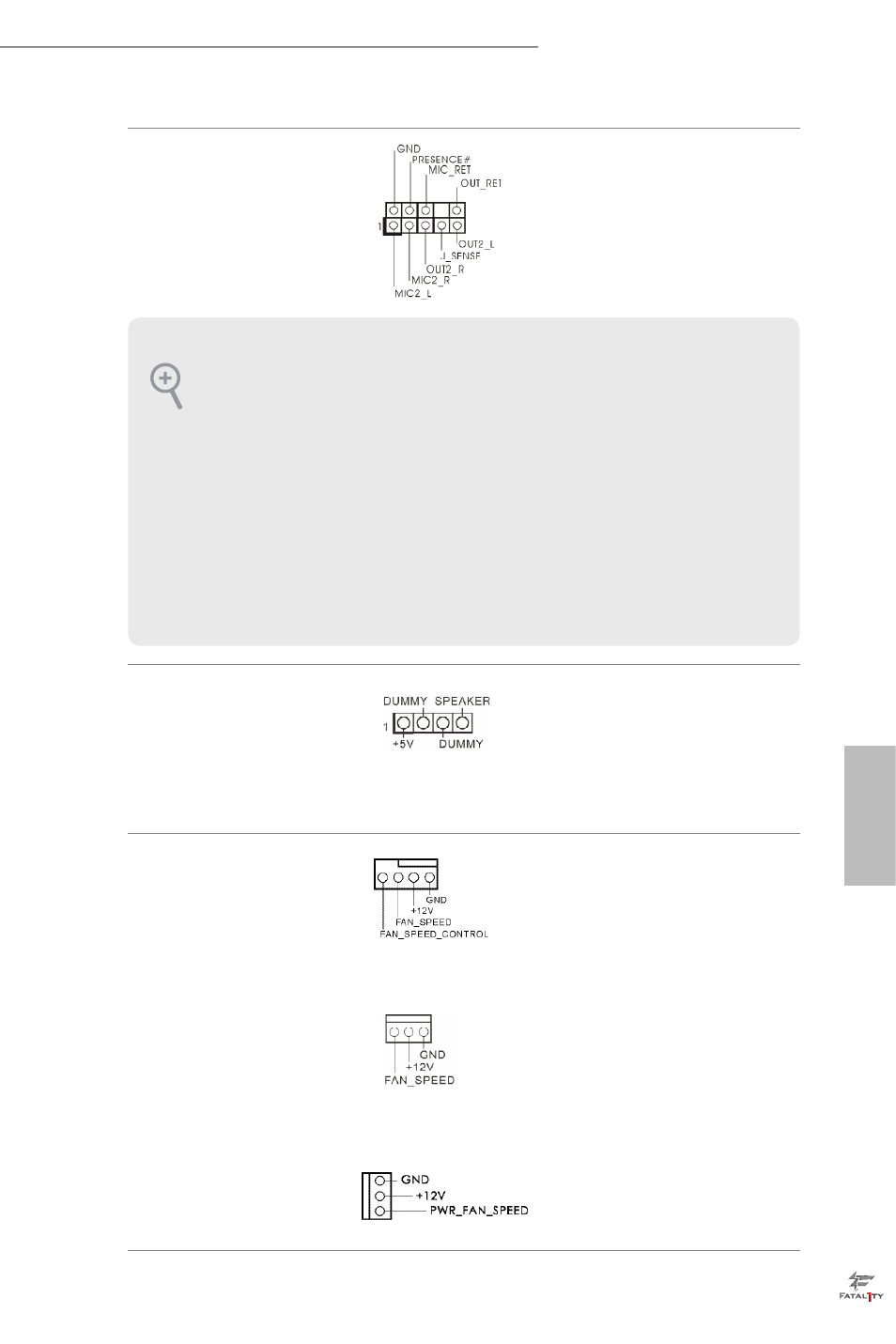

Аудиоколодка передней
панели
(9-контактная, HD_
AUDIO1)
(См. стр. 1, № 24) Эта колодка предна-
значена для подключе-
ния аудиоустройств к
передней аудиопанели.
Колодка динамика
корпуса
(4-контактная,
SPEAKER1)
(См. стр. 1, № 10) Предназначена для
подключения динамика
корпуса.
Разъемы для вентиля-
торов корпуса и блока
питания
(4-контактный, CHA_
FAN1)
(См. стр. 1, № 17)
(3-контактный, CHA_
FAN2)
(См. стр. 1, № 27)
(3-контактный, CHA_
FAN3)
(См. стр. 1, № 26)
(3-контактный, PWR_
FAN1)
(См. стр. 1, № 7)
Предназначены для
подключения кабелей
разъемов вентиляторов
и подключения черного
провода к заземлению.
1. Аудиосистема высокого разрешения поддерживает функцию распознавания
разъема, но для е правильной работы необходимо, чтобы провод панели
корпуса поддерживал передачу сигналов HDA. Инструкции по установке
системы см. в этом руководстве и руководстве на корпус.
2. При использовании аудиопанели AC’97 подключите ее к аудиоколодке перед-
ней панели, как указано далее:
A. Подключите Mic_IN (MIC) к MIC2_L.
B. Подключите Audio_R (RIN) к OUT2_R, Audio_L (LIN) к OUT2_L.
C. Подключите провод заземления (GND) к контакту заземления (GND).
D. Контакты MIC_RET и OUT_RET используются только для аудиопанели
высокого разрешения. При использовании аудиопанели AC’97 их подключать
не нужно.
E. Чтобы активировать передний микрофон, перейдите на вкладку FrontMic
панели управления Realtek и отрегулируйте параметр Recording Volume
(Громкость записи).
